उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रोडक्ट का नाम: | लेबस ग्रूव्स ड्रम स्लीव्स | नालीदार प्रकार: | लेबस ग्रूव्ड |
|---|---|---|---|
| रिश्ते का प्रकार: | चिकने ड्रम पर प्लग वेल्डिंग | Dia. दीया। of Rope रस्सी का: | 34 मिमी |
| परतें: | 2~40 परतें | रस्सी की क्षमता: | 890 मिमी |
| आवाज़ का उतार-चढ़ाव: | 35.7 | सुरक्षा मोड़: | 8.4 मी |
| प्रमुखता देना: | Grooves ड्रम स्लीव 35.7 पिच रेंज,लेबस स्लीव 35.7 पिच रेंज,टिकाऊ ग्रूव ड्रम स्लीव |
||
पैसे बचाने का तरीका यह है कि एक चिकने ड्रम और लाइन के लिए खांचे वाली एक बाहरी झाड़ी का उपयोग करें, झाड़ी को क्षैतिज रूप से दो भागों में काटें और इसे बोल्ट या वेल्ड करें या इसे चिकने ड्रम में वेल्ड करें।यदि भविष्य में किसी भिन्न प्रकार या विशिष्ट तार रस्सी का उपयोग किया जाता है, तो झाड़ी को हटाया जा सकता है और उसके स्थान पर नई तार रस्सी के लिए डिज़ाइन की गई झाड़ी लगाई जा सकती है।लेबस ग्रूव सिस्टम यह सुनिश्चित करता है कि रील पर बहु-परत घुमावदार तार रस्सी ड्रम के अंदर और बाहर पूरी तरह से चिकनी है, और तार रस्सी के जीवन को काफी बढ़ा सकती है।यह प्रणाली आज भी सबसे प्रभावी एवं उत्तम पद्धति है।परीक्षणों से पता चला है कि लेबस ड्रम तार रस्सी के विनिर्देशों से मेल खाने वाली रस्सी नाली के साथ तार रस्सी का विस्तार कर सकता है।
नालीदार चरखी ड्रम सामग्री: कार्बन स्टील, मिश्र धातु इस्पात, स्टेनलेस स्टील, एल्यूमीनियम, उच्च शक्ति स्टील, आदि
सामग्री मानक: जीबी, एआईएसआई, एएसएमई, एएसटीएम, जेआईएस, डीआईएन, ...
परिवेश का तापमान: -40°C से +45°C
स्ट्रोएज परिवेश तापमान: -40 डिग्री सेल्सियस से +50 डिग्री सेल्सियस
ड्रम का ग्रूव प्रकार: सर्पिल ग्रूव्स या लेबस ग्रूव्स
ड्रम की घूर्णन दिशा: बायां हाथ या दाहिना हाथ
प्रसंस्करण विधि: मशीन कार्य
तार रस्सी का व्यास: 3 MM~100 MM
प्रसंस्करण उपकरण: सीएनसी मशीनिंग केंद्र

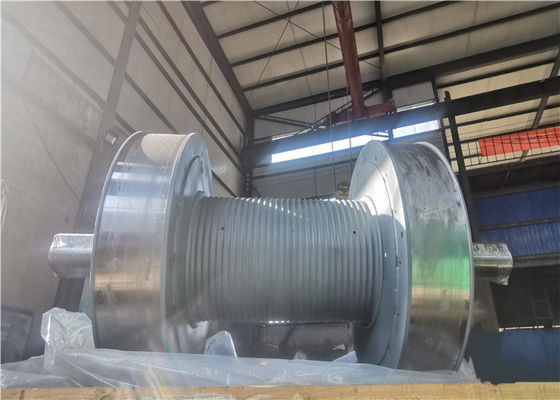

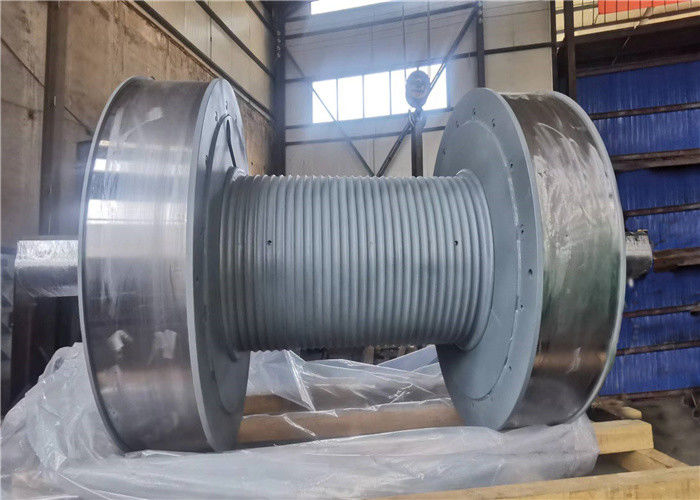

नाली ड्रम संरचना: ड्रम कोर, फ्लैंगेस, शाफ्ट, आदि
प्रसंस्करण: खांचे के साथ रस्सी के ड्रम सीधे उनमें काटे जाते हैं। निकला हुआ किनारा के साथ चरखी ड्रम, एलबीएस खांचे को सीधे शरीर में काटा जाता है
ड्रम, ग्राहकों की आवश्यकताओं के अनुसार, फ्लैंज या तो वेल्डेड होते हैं या स्क्रू-बोल्ट किए जाते हैं।नाली की ज्यामिति रस्सी द्वारा निर्धारित की जाती है
निर्माण, व्यास और लंबाई, और अनुप्रयोग द्वारा।ड्रम में वास्तविक परिचालन स्थितियों के लिए आवश्यक माउंटिंग आयाम हैं।

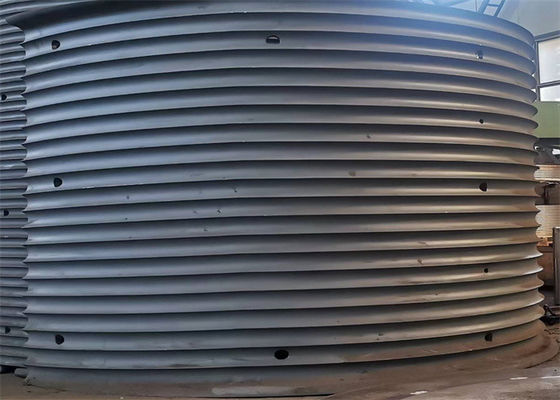

रस्सी की नाली प्रणाली नाली के आकार की एक आस्तीन में बनती है, जिसे LEBUS आस्तीन के रूप में भी जाना जाता है।ख़त्म होने के बाद, इसे 180 डिग्री की दिशा में दो टुकड़ों में काटा जाता है, और अंत में ड्रम बॉडी के साथ वेल्ड किया जाता है।यह विधि मशीनिंग समय को कम कर सकती है और मशीनिंग दक्षता में सुधार कर सकती है।जब रस्सी के खांचे को लंबे समय तक बदलने की आवश्यकता होती है, तो बाहरी आस्तीन को सीधे बदला जा सकता है, जिससे लागत में 500% की बचत होती है।
आम तौर पर, तार की रस्सी जितनी अधिक कसी होती है, वह उतनी ही अच्छी तरह से लपेटी जाती है।तार रस्सी को LEBUS द्वारा अनुशंसित ब्रेकिंग लोड का कम से कम 2% या ऑपरेटिंग लोड का 10% सहन करना चाहिए।बेशक, सुरक्षा कारक और तार रस्सी डिजाइन के लिए, विनाशकारी भार का सामना करने के लिए तैयार रहना चाहिए।
LEBUS ग्रूव ड्रम के डिजाइन और निर्माण को उठाने के संचालन की विशेष आवश्यकताओं को पूरा करना चाहिए, और रस्सी ग्रूव का प्रकार तार रस्सी की लंबाई, व्यास और संरचना प्रकार के अनुकूल होना चाहिए।मैकेनिकल डिजाइन, मशीनिंग, डिजाइन सॉफ्टवेयर, मैकेनिकल इंजीनियर, उपकरण प्रबंधन, वेल्डिंग, हाइड्रोलिक, कास्टिंग, सीलिंग।
|
नहीं: |
तार व्यास (मिमी) |
खींचने वाला बल (केएन) |
घूर्णन दिशा |
ड्रम व्यास (मिमी) |
ड्रम की लंबाई (मिमी) |
|
1 |
3~8 |
3~10 |
बायां हाथ, दायां हाथ |
>160 |
<1000 |
|
2 |
10~16 |
12~20 |
बायां हाथ, दायां हाथ |
>320 |
<1000 |
|
3 |
18~24 |
20~80 |
बायां हाथ, दायां हाथ |
>480 |
<1000 |
|
4 |
26~32 |
100~120 |
बायां हाथ, दायां हाथ |
>640 |
<1000 |
|
5 |
34~40 |
150~200 |
बायां हाथ, दायां हाथ |
>800 |
<1000 |
|
6 |
42~50 |
240~400 |
बायां हाथ, दायां हाथ |
>1000 |
<100 |
