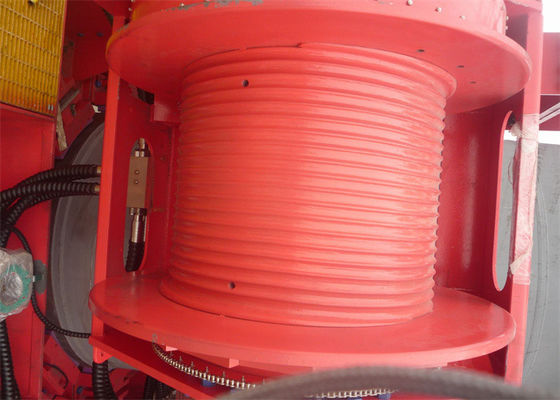

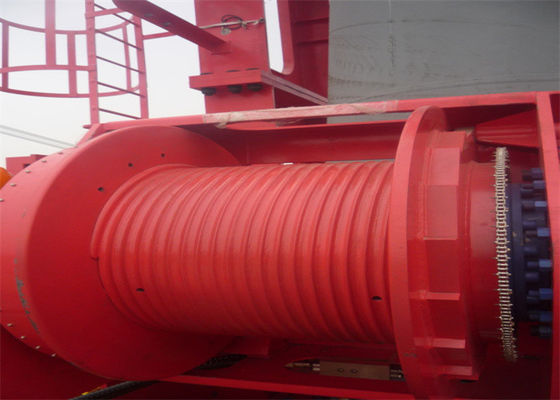

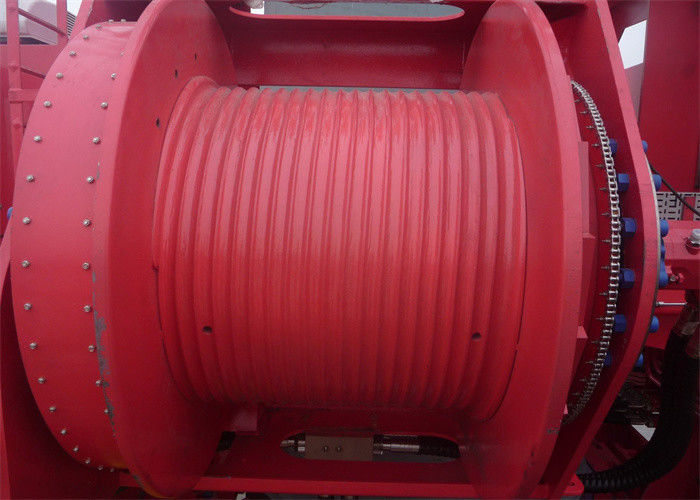

तार रस्सी चरखी के लिए अनुकूलित लेबस ड्रम ग्रोव्ड आस्तीन लाल

बड़े पैमाने पर कोयला खदान परिवहन उपकरण तार रस्सी चरखी नालीदार ड्रम आस्तीन

अवलोकनकीलेबस ग्रूव्ड

एलबीएस ड्रम विदेश से लाई गई तार रस्सी की मल्टी-लेयर वाइंडिंग के लिए एक प्रकार का खांचा है।इस रस्सी के कारण ड्रम में नाली बन जाती है
अधिकांश परिधीय खंड को निकला हुआ किनारा अंत चेहरे के समानांतर रखा जाता है, केवल एक बहुत छोटे खंड में और निकला हुआ किनारा अंत का सामना करना पड़ता है, इसलिए रस्सी नाली होनी चाहिए
हालाँकि, मुड़ने की एक घटना है, इसलिए इसका नाम "फोल्डिंग रोप ग्रूव" है।
वर्षों के व्यावहारिक उपयोग ने साबित कर दिया है कि विशेष रस्सी नाली संरचना के साथ इस तरह का ड्रम मल्टी-लेयर घुमावदार रस्सी की कठिनाई को अच्छी तरह से हल कर सकता है
डबल फोल्डिंग केबल ग्रूव सिस्टम यह सुनिश्चित करता है कि ड्रम पर मल्टी-लेयर वाइंडिंग वायर रस्सी पूरी तरह से सुचारू रूप से खींची जाती है और ड्रम से बाहर निकाली जाती है, और इसे किया जा सकता है
तार रस्सी के जीवन को बढ़ाने के लिए यह प्रणाली अभी भी सबसे प्रभावी और सही तरीका है।परीक्षणों से पता चला है कि इसके साथ प्रयोग
तार रस्सी के विनिर्देश रस्सी के खांचे से मेल खाते हैं, लेबस ड्रम तार रस्सी के जीवन को 500% से अधिक बढ़ा सकता है।

आस्तीन का लाभ

जब स्प्लिट टाइप ड्रम फेंस स्किन स्थापित की जाती है, तो स्प्लिट फेंस स्किन स्लीव को चिकने स्लॉटलेस ड्रम पर लपेटा जाता है, और बोल्ट या वेल्डिंग के माध्यम से ड्रम के साथ निकटता से जोड़ा जाता है, ताकि सतह के बाहर ड्रम की मूल चिकनी सतह का रूप बन जाए। लेबस डबल फोल्डिंग रस्सी नाली का, जो चरखी संशोधन या ड्रम के प्रतिस्थापन के अनुप्रयोग के लिए सुविधाजनक है।

उत्पादन के उपकरण

हमारे कारखाने में कास्टिंग, फोर्जिंग, गियर प्रोसेसिंग, शीट मेटल स्टैम्पिंग, रिवेटिंग, हीट ट्रीटमेंट और मैकेनिकल प्रोसेसिंग जैसे उन्नत उपकरणों के 2000 से अधिक सेट हैं।हाल के वर्षों में, जर्मनी सीडब्ल्यू1000 मशीनिंग केंद्र, सीएनसी चार अक्ष, पांच अक्ष लिंकेज मशीनिंग केंद्र, सीएनसी पंच, बड़ी सीएनसी हॉबिंग गियर ग्राइंडिंग मशीन, बड़ी सीएनसी फर्श बोरिंग और मिलिंग मशीन, वैक्यूम इलेक्ट्रॉन बीम वेल्डिंग, सीएनसी वेल्डिंग रोबोट और 80 रोल मशीन



ग्रूव्ड ड्रम स्लीव्स परिचय

नालीदार चरखी ड्रम सामग्री: कार्बन स्टील, मिश्र धातु इस्पात, स्टेनलेस स्टील, एल्यूमीनियम, उच्च शक्ति स्टील, आदि

सामग्री मानक: जीबी, एआईएसआई, एएसएमई, एएसटीएम, जेआईएस, डीआईएन, ...

परिवेश का तापमान: -40°C से +45°C

स्ट्रोएज परिवेश तापमान: -40 डिग्री सेल्सियस से +50 डिग्री सेल्सियस

ड्रम का ग्रूव प्रकार: सर्पिल ग्रूव्स या लेबस ग्रूव्स

ड्रम की घूर्णन दिशा: बायां हाथ या दाहिना हाथ

प्रसंस्करण विधि: मशीन कार्य

तार रस्सी का व्यास: 3 MM~100 MM

प्रसंस्करण उपकरण: सीएनसी मशीनिंग केंद्र

नाली ड्रम संरचना: ड्रम कोर, फ्लैंगेस, शाफ्ट, आदि

प्रसंस्करण: खांचे के साथ रस्सी के ड्रम सीधे उनमें काटे जाते हैं। निकला हुआ किनारा के साथ चरखी ड्रम, एलबीएस खांचे को सीधे शरीर में काटा जाता है

ड्रम, ग्राहकों की आवश्यकताओं के अनुसार, फ्लैंज या तो वेल्डेड होते हैं या स्क्रू-बोल्ट किए जाते हैं।नाली की ज्यामिति रस्सी द्वारा निर्धारित की जाती है

निर्माण, व्यास और लंबाई, और अनुप्रयोग द्वारा।ड्रम में वास्तविक परिचालन स्थितियों के लिए आवश्यक माउंटिंग आयाम हैं।



उत्पाद व्यवहार्यता:

1. अपतटीय समुद्री मशीनरी: अपतटीय पेट्रोलियम क्रेन चरखी, मूरिंग चरखी, ट्रैक्शन चरखी, मैन-राइडिंग चरखी, एंकर चरखी, हाइड्रोलॉजिकल चरखी

2. इंजीनियरिंग मशीनरी: केबल चरखी, टॉवर क्रेन, पाइलिंग मशीन, हाइड्रोलिक चरखी

3. तेल क्षेत्र उद्योग: तेल ड्रिलिंग रिग, पेट्रोलियम ट्रैक्टर लहरा, पेट्रोलियम वर्कओवर रिग, ट्रेलरमाउंटेड पंपिंग यूनिट चरखी, लॉगिंग चरखी, आदि

4. बिल्डिंग मशीनरी: बिल्डिंग वाइप वॉल विंच, वाइंडिंग होइस्ट, विंडलास

5. खनन चरखी: डिस्पैचिंग चरखी, प्रोप-पुलिंग चरखी, सिंकिंग चरखी, आदि

6. क्रेन मशीनरी: पुल उठाने वाली मशीन, टॉवर क्रेन, गैन्ट्री क्रेन, क्रॉलर क्रेन चरखी



तकनीकी मापदंड

नहीं:	तार व्यास (मिमी)	खींचने वाला बल (केएन)	घूर्णन दिशा	ड्रम व्यास (मिमी)	ड्रम की लंबाई (मिमी)
1	3~8	3~10	बायां हाथ, दायां हाथ	>160	<1000
2	10~16	12~20	बायां हाथ, दायां हाथ	>320	<1000
3	18~24	20~80	बायां हाथ, दायां हाथ	>480	<1000
4	26~32	100~120	बायां हाथ, दायां हाथ	>640	<1000
5	34~40	150~200	बायां हाथ, दायां हाथ	>800	<1000
6	42~50	240~400	बायां हाथ, दायां हाथ	>1000	<1000





कंपनी का परिचय

हमारी कंपनी ने वर्षों के अनुसंधान और विकास और सुधार के बाद, देश और विदेश में उन्नत प्रौद्योगिकी की प्रारंभिक शुरूआत की, उत्थापन मशीनरी मल्टी-लेयर वायर रस्सी पंक्ति रस्सी क्षेत्र में एक बड़ी सफलता हासिल की है,

2010 में, कंपनी ने डबल फोल्डिंग रोप ग्रूव ड्रम का उत्पादन पेटेंट प्राप्त किया, और अपना खुद का ब्रांड - एलबीएस स्थापित किया।वर्तमान में, कंपनी ने एक परिपक्व और स्थिर, क्रमबद्ध उत्पाद उत्पादन मोड का गठन किया है।
