उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

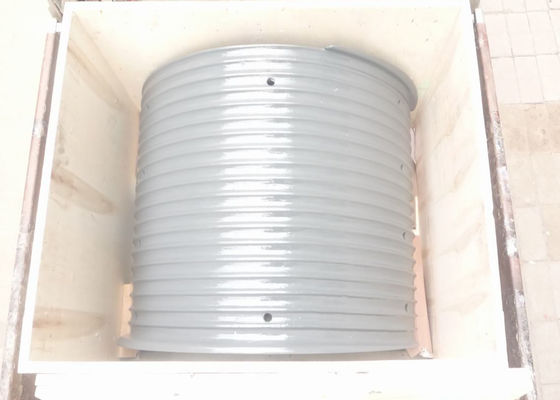

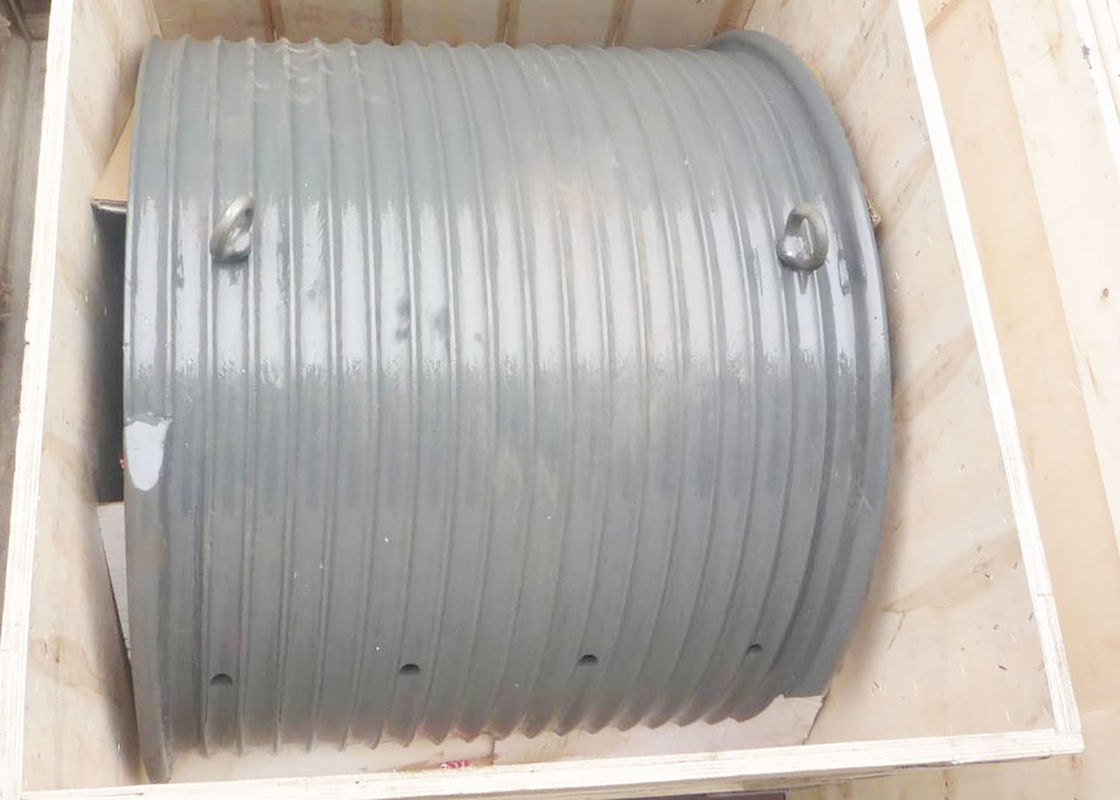

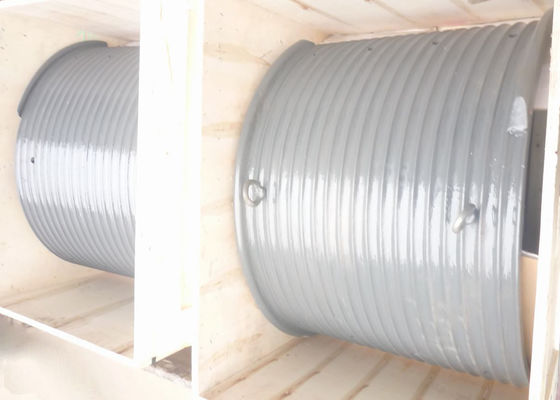

| सामग्री: | Q235/Q355B/Q355D/Q355E | उत्पाद का नाम: | ग्रूव्ड स्लीव स्लीव्स के साथ विंच ड्रम |
|---|---|---|---|
| नालीदार प्रकार: | लेबस ग्रूव्ड | सतह का रंग: | स्लेटी |
| कनेक्शन प्रकार: | वेल्डेड या बोल्टेड | Dia. दीया। of Rope रस्सी का: | 2 ~ 100 मिमी |
| लेयस: | 2~20 परतें | इस्तेमाल किया गया: | विधानसभा चरखी |
| ग्रूविंग मशीन: | खनन मशीनिंग | सतह: | जिंक रिच प्राइमर का छिड़काव करें |
| वारंटी: | 12 महीने | तृतीय पक्ष निरीक्षण: | उपलब्ध |
| प्रमुखता देना: | 240KN अंडाकार ड्रम आस्तीन,1000 मिमी अंडाकार ड्रम आस्तीन |
||
|
नहीं:
|
तार का व्यास ((मिमी)
|
खींचने का बल (KN)
|
घूर्णन दिशा
|
ड्रम व्यास ((मिमी)
|
ड्रम की लंबाई ((मिमी)
|
|
1
|
3~8
|
3~10
|
बाएं हाथ, दाएं हाथ
|
>160
|
<1000
|
|
2
|
10~16
|
12 से 20
|
बाएं हाथ, दाएं हाथ
|
>320
|
<1000
|
|
3
|
18 से 24 वर्ष
|
20 से 80
|
बाएं हाथ, दाएं हाथ
|
>480
|
<1000
|
|
4
|
26 से 32
|
100~120
|
बाएं हाथ, दाएं हाथ
|
>640
|
<1000
|
|
5
|
34~40
|
150~200
|
बाएं हाथ, दाएं हाथ
|
> 800
|
<1000
|
|
6
|
42 से 50
|
240~400
|
बाएं हाथ, दाएं हाथ
|
>1000
|
<1000
|
एलबीएस रस्सी ग्रूव ड्रम को भी कुछ परिचालन स्थितियों की आवश्यकता होती है। इन स्थितियों में सबसे महत्वपूर्ण तार रस्सी का विचलन कोण है,जो रील से तार रस्सी के बीच कोण है और पहले फिक्स्ड पली के बीच हैआम तौर पर, यह विक्षोभ कोण 1.5° से अधिक नहीं होना चाहिए और 0.5° से कम नहीं होना चाहिए। कुछ मामूली अंतर (लगभग 0.25° भिन्नता) हैं।लेकिन यह सामान्य आंकड़ा याद रखना अच्छा है. इष्टतम विक्षेपण कोण भार, केबल संरचना और उठाने की गति पर भी निर्भर करता है। यह विक्षेपण कोण इंगित करता है कि ड्रम से पल्ली तक हर 10 मीटर के लिए,तार रस्सी और ड्रम के मध्य बिंदु के बीच की दूरी 260 मिमी (520 मिमी दो flanges के बीच) से अधिक नहीं होना चाहिए. 9 Q2 ` 2 L! एलबीएस ग्रूव रीलों के लिए, यदि झुकने का कोण अनुशंसित सीमा से अधिक है,एक विशेष रस्सी कोण क्षतिपूर्तिकर्ता कहा जाता है रिलेक्स करने के लिए इस्तेमाल किया जा सकता है और बाहर के तार रस्सी के ग्रूव पर extruding या मोड़ से क्षतिग्रस्त हो
एलबीएस रस्सी नाली ड्रम के लिए सटीक उद्धरण प्रदान करने के लिए, उपयोगकर्ता को निम्नलिखित मापदंडों को प्रदान करना चाहिएः
1कंपनी का नाम:
2संपर्क व्यक्ति:
3संपर्क जानकारी: मोबाइल फोन:
4ईमेल पताः
5ड्रम व्यासः मिमी
6फ्लैनेल के बीच की चौड़ाई: मिमी
7तार या केबल का व्यास: मिमी
8रोल सामग्री और आवश्यकताएं:
9तार के तार या केबल की अधिकतम रस्सी क्षमताः एम
10स्थिति रोल और फिक्स्ड पोली का कोण:
11तार रस्सी या केबल की प्रवेश दिशा (एलबीएस रस्सी ग्रूव रोटेशन): बाएंः दाएंः
12फ्लैंज व्यासः मिमी
तार के तार या केबल का अधिकतम कार्य भार:
14. विस्तृत ड्रम चित्र प्रदान करने की आवश्यकताः
15. रस्सी के रास्ते, फ्लैंज के माध्यम से या मुख्य बैरल के माध्यम सेः
16अन्य जानकारी और आवश्यकताएं:
