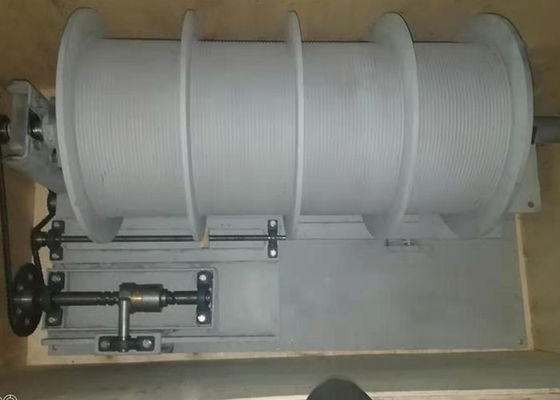

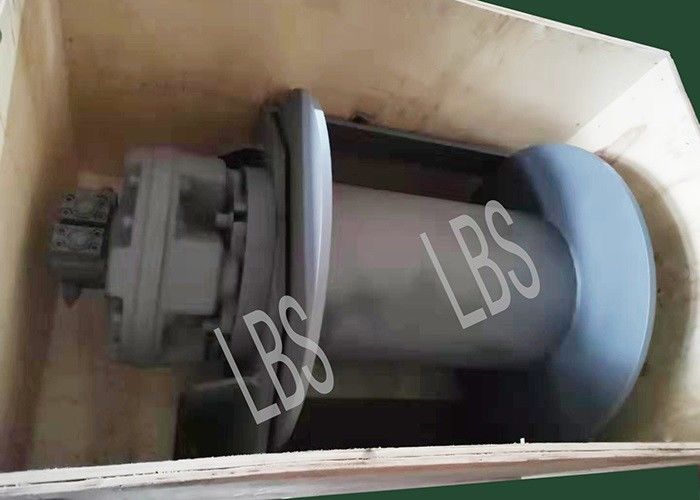

स्पूलिंग डिवाइस के साथ चरखी के लिए अनुकूलित नालीदार या चिकना ड्रम

स्पूलिंग डिवाइस केबल स्टोरेज विंच का एक महत्वपूर्ण हिस्सा है।गाइड केबलों को केबल भंडारण चरखी के ड्रम पर व्यवस्थित रूप से व्यवस्थित किया जाता है।यह मुख्य रूप से स्क्रू, रस्सी रिट्रैक्टर और लोड-बेयरिंग बीम से बना है।केबल ड्रम और केबल सेटर का स्क्रू चेन ड्राइव डिवाइस के माध्यम से समकालिक रूप से घूमता है।पेंच द्वि-दिशात्मक धागा है और लीड केबल का व्यास है।रस्सी रिट्रेक्टर में एक छोटा रोलर, एक पुली बैफल, एक चरखी और एक स्लाइडर नट होता है, जो एक छोटे रोलर द्वारा असर बीम पर लगाया जाता है।द्वि-दिशात्मक पेंच के घूमने से स्लाइडर नट केबल को निर्देशित करने के लिए रिट्रैक्टर के साथ पेंच की धुरी के साथ बाएं और दाएं घूमता है।अत्यधिक दबाव के तहत पेंच के झुकने की विकृति से बचने के लिए, लोड-असर बीम का बल और परिमित तत्व विधि द्वारा विश्लेषण किया गया था, और आवश्यकताओं को पूरा करने के लिए इसकी ताकत और कठोरता की गणना की गई थी।
