उठाने और खींचने वाले उपकरण में प्रयोग किया जाने वाला स्पूलिंग उपकरण के साथ 10T इलेक्ट्रिक विंच
ड्रम के आस्तीन का फायदा
जब स्प्लिट प्रकार के ड्रम बाड़ त्वचा स्थापित है, स्प्लिट बाड़ त्वचा आस्तीन चिकनी स्लॉटलेस ड्रम पर लपेटा जाता है, और बोल्ट या वेल्डिंग के माध्यम से ड्रम के साथ निकटता से जुड़ा हुआ है,ताकि सतह के बाहर ड्रम की मूल चिकनी सतह lebus डबल तह रस्सी ग्रूव के रूप में बन जाता है, जो लिंच संशोधन या ड्रम की प्रतिस्थापन के आवेदन के लिए सुविधाजनक है।
उत्पादन उपकरण
हमारे कारखाने में 2000 से अधिक सेट उन्नत उपकरण हैं जैसे कि कास्टिंग, फोर्जिंग, गियर प्रोसेसिंग, शीट मेटल स्टैम्पिंग, रिवेटिंग, हीट ट्रीटमेंट और मैकेनिकल प्रोसेसिंग। हाल के वर्षों में,जर्मनी CW1000 मशीनिंग सेंटर, सीएनसी चार अक्ष, पांच अक्ष लिंकेज मशीनिंग केंद्र, सीएनसी पंच, बड़े सीएनसी hobbing गियर पीसने की मशीन, बड़े सीएनसी मंजिल ड्रिलिंग और मिलिंग मशीन, वैक्यूम इलेक्ट्रॉन बीम वेल्डिंग,सीएनसी वेल्डिंग रोबोट और 80 रोल मशीन और अन्य उन्नत प्रसंस्करण उपकरण.
तकनीकी मापदंड
| नहीं: | तार का व्यास ((मिमी) | खींचने का बल (KN) | घूर्णन दिशा | ड्रम व्यास ((मिमी) | ड्रम की लंबाई ((मिमी) |
1
| 3~8 | 3~10 | बाएं हाथ, दाएं हाथ | >160 | <1000 |
2
| 10~16 | 12 से 20 | बाएं हाथ, दाएं हाथ | >320 | <1000 |
3
| 18 से 24 वर्ष | 20 से 80 | बाएं हाथ, दाएं हाथ | >480 | <1000 |
4
| 26 से 32 | 100~120 | बाएं हाथ, दाएं हाथ | >640 | <1000 |
5
| 34~40 | 150~200 | बाएं हाथ, दाएं हाथ | > 800 | <1000 |
6
| 42 से 50 | 240~400 | बाएं हाथ, दाएं हाथ | >1000 | <1000 |
अवलोकन
उत्पाद का नाम | केबल विंच ड्रम |
ड्रम मात्रा | एकल या डबल |
ड्रम डिजाइन | एलबीएस ग्रूव या स्पाइरल ग्रूव |
सामग्री | कार्बन स्टेनलेस और मिश्र धातु स्टील्स |
आकार | अनुकूलन |
अनुप्रयोग दायरा | निर्माण खनन टर्मिनल संचालन |
बिजली स्रोत | विद्युत और हाइड्रोलिक |
रस्सी क्षमता | 100~300M |
उत्पाद की विशेषताएं:
1स्टील वायर रस्सी विद्युत वाइंच के साथ स्पूलिंग प्रणाली
2. स्वचालित रस्सी व्यवस्था का एहसास किया जा सकता है
3- कॉम्पैक्ट संरचना और उचित डिजाइन
4. वाइंच और क्रेन के लिए तार रस्सी के तंग तंग रखें
5. स्पूलिंग मशीन रस्सी को एक तनावपूर्ण बल बनाए रखने के लिए रस्सी पर एक बैक बल प्रदान कर सकती है.

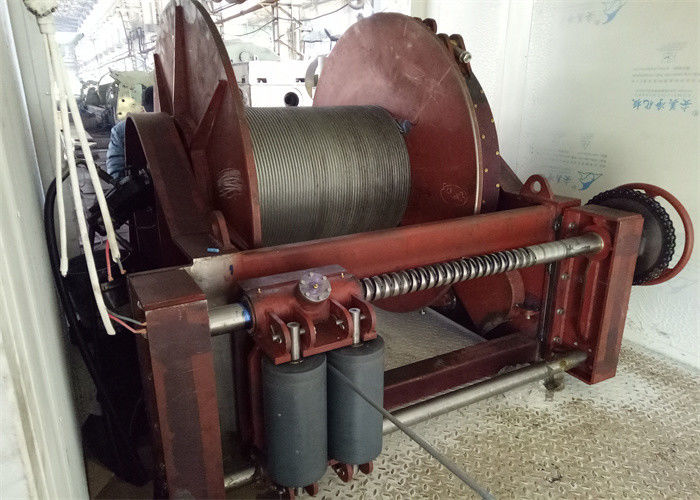

स्पूलिंग डिवाइसः

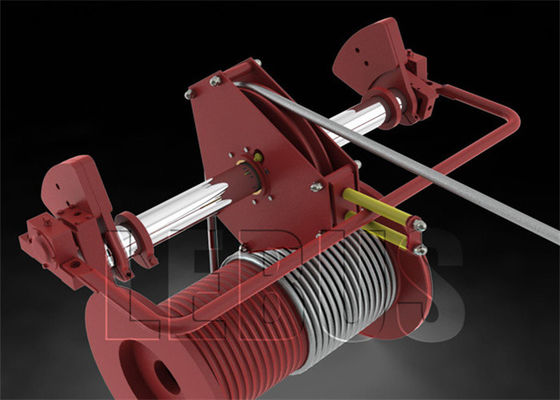

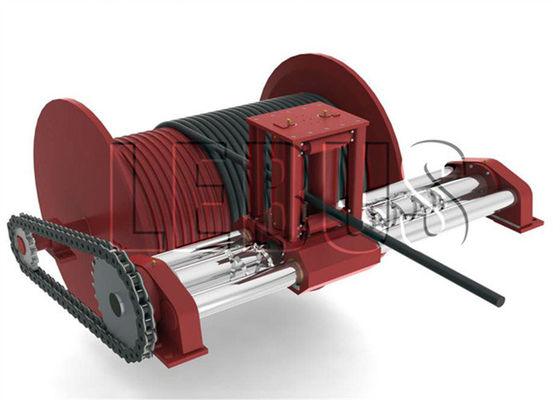

1. लिंच का रस्सी घुमावदार यंत्र (स्पूलिंग यंत्र लिंच) रस्सी के पहिया को आगे और पीछे ले जाने के लिए दोहरे घूर्णन वाले पेंच के सिद्धांत को अपनाता है। यह यांत्रिक ट्रांसमिशन यंत्र है।प्रयोग करने में आसान, सुरक्षित और विश्वसनीय।
2लिंच रस्सी व्यवस्थित करने वाले उपकरण में छह भाग होते हैं, अर्थात्, पावर आउटपुट भाग, ट्रांसमिशन बॉक्स, क्लच, सर्पिल आस्तीन भाग, रस्सी समर्थन भाग और आधार।
3. स्थापना प्रक्रिया में, लिंच के परिवर्तन के किसी भी हिस्से की आवश्यकता नहीं है, केवल लिंच मोटर पक्ष पर बाहरी गियर स्थापित करने की आवश्यकता है, मोटर के उत्पादन की शक्ति।
ड्राइव का सिद्धांत:
विंच ड्रम - गियरबॉक्स - स्क्रू आस्तीन घूर्णन - रस्सी पहिया प्रतिवर्ती आंदोलन।
