स्पूलिंग डिवाइस के साथ हाई पावर हाइड्रोलिक विंच लेबस ग्रूव्ड ड्रम विंच
चरखी की परिभाषा
चरखी, प्रकाश की भारी वस्तुओं और छोटे उठाने वाले उपकरणों को उठाने या खींचने के लिए ड्रम के साथ स्टील के तार की रस्सी या चेन को घुमाना, जिसे चरखी भी कहा जाता है।लहरा वजन को लंबवत उठा सकता है, क्षैतिज या तिरछा खींच सकता है।विंच को मैनुअल विंच और इलेक्ट्रिक विंच दो में बांटा गया है।अब मुख्यतः विद्युत चरखी के साथ।अकेले इस्तेमाल किया जा सकता है, उठाने, सड़क निर्माण और खदान उठाने वाले मशीनरी घटकों के लिए भी इस्तेमाल किया जा सकता है, क्योंकि सरल ऑपरेशन, बड़ी रस्सी घुमावदार, स्थानांतरित करने में आसान और व्यापक रूप से उपयोग किया जाता है।मुख्य रूप से निर्माण, जल संरक्षण इंजीनियरिंग, वानिकी, खनन, घाट और अन्य सामग्री उठाने या फ्लैट टो में उपयोग किया जाता है।
हाइड्रोलिक चरखी की परिभाषा
हाइड्रोलिक चरखी, जिसे हाइड्रोलिक चरखी के रूप में भी जाना जाता है, का उपयोग विभिन्न प्रकार के उठाने वाले उपकरण अवसरों में किया जाता है।प्रकारों को विभाजित किया गया है: छिपे हुए हाइड्रोलिक होइस्ट, उजागर हाइड्रोलिक होइस्ट, उच्च गति हाइड्रोलिक होइस्ट, कम गति हाइड्रोलिक होइस्ट, हाइड्रोलिक होइस्ट आमतौर पर हाइड्रोलिक मोटर, नियंत्रण वाल्व समूह, गियर बॉक्स, ड्रम, ब्रैकेट, (क्लच), रस्सी प्रेस या से बना होता है। रस्सी व्यवस्था उपकरण, स्थापना ब्रैकेट इत्यादि।कुछ हाइड्रोलिक लहरा सीधे हाइड्रोलिक मोटर, नियंत्रण वाल्व, सिलेंडर, सहायक शाफ्ट के अंत और इतने पर नहीं लेते हैं, इन्हें ग्राहकों की जरूरतों के अनुसार चुना जा सकता है, कन्वेयर टेंशनिंग डिवाइस, इंजीनियरिंग मशीनरी में व्यापक रूप से उपयोग किया जा सकता है उत्थापन मशीनरी जैसे क्रेन, क्रॉलर क्रेन, ओवरहेड वर्किंग ट्रक, क्रेन, वानिकी और जहाज वर्ग के बंदरगाह जैसे पोर्ट क्रेन, फ्लोटिंग क्रेन, ड्रेजर, क्रेन, नाव, और तेल ड्रिलिंग रिग जैसे बड़े उठाने वाले उपकरण के लिए इस्तेमाल किया जा सकता है। अपतटीय तेल ड्रिलिंग प्लेटफ़ॉर्म, पाइल मशीनरी रोटरी खुदाई ड्रिल, रॉक ड्रिल, कोर ड्रिल, हाइड्रोस्टैटिक पाइल प्रेस इत्यादि।
उत्पाद उपकरण
हमारे कारखाने में कास्टिंग, फोर्जिंग, गियर प्रोसेसिंग, शीट मेटल स्टैम्पिंग, रिवेटिंग, हीट ट्रीटमेंट और मैकेनिकल प्रोसेसिंग जैसे उन्नत उपकरणों के 2000 से अधिक सेट हैं।हाल के वर्षों में, जर्मनी सीडब्ल्यू1000 मशीनिंग केंद्र, सीएनसी चार अक्ष, पांच अक्ष लिंकेज मशीनिंग केंद्र, सीएनसी पंच, बड़ी सीएनसी हॉबिंग गियर ग्राइंडिंग मशीन, बड़ी सीएनसी फर्श बोरिंग और मिलिंग मशीन, वैक्यूम इलेक्ट्रॉन बीम वेल्डिंग, सीएनसी वेल्डिंग रोबोट और 80 रोल मशीन और अन्य उन्नत प्रसंस्करण उपकरण।
तकनीकी मापदंड
| नहीं: |
तार व्यास (मिमी) |
खींचने वाला बल (केएन) |
घूर्णन दिशा |
ड्रम व्यास (मिमी) |
ड्रम की लंबाई (मिमी) |
|
1
|
3~8 |
3~10 |
बायां हाथ, दायां हाथ |
>160 |
<1000 |
|
2
|
10~16 |
12~20 |
बायां हाथ, दायां हाथ |
>320 |
<1000 |
|
3
|
18~24 |
20~80 |
बायां हाथ, दायां हाथ |
>480 |
<1000 |
|
4
|
26~32 |
100~120 |
बायां हाथ, दायां हाथ |
>640 |
<1000 |
|
5
|
34~40 |
150~200 |
बायां हाथ, दायां हाथ |
>800 |
<1000 |
|
6
|
42~50 |
240~400 |
बायां हाथ, दायां हाथ |
>1000 |
<1000 |
अवलोकन
|
प्रोडक्ट का नाम
|
केबल चरखी ड्रम |
|
ड्रम मात्रा
|
एक ही या द्वि |
|
ड्रम डिज़ाइन
|
एलबीएस नाली या सर्पिल नाली |
|
सामग्री
|
कार्बन स्टेनलेस और मिश्र धातु इस्पात |
|
आकार
|
अनुकूलन |
|
आवेदन रेंज
|
निर्माण खनन टर्मिनल संचालन |
|
शक्ति का स्रोत
|
इलेक्ट्रिक और हाइड्रोलिक |
|
रस्सी की क्षमता
|
100~300M |
उत्पाद की विशेषताएँ:
1. स्पूलिंग सिस्टम के साथ स्टील वायर रस्सी इलेक्ट्रिक चरखी
2. स्वचालित रस्सी व्यवस्था का एहसास किया जा सकता है
3. कॉम्पैक्ट संरचना और उचित डिजाइन
4. विंच और क्रेन के लिए तार की रस्सी की टेंशन को टाइट रखें
5. स्पूलिंग मशीन रस्सी पर एक तनाव बल बनाए रखने के लिए रस्सी पर एक बैक फोर्स की आपूर्ति कर सकती है। स्पूलिंग मशीन और इसका एचपीयू हटाने योग्य है

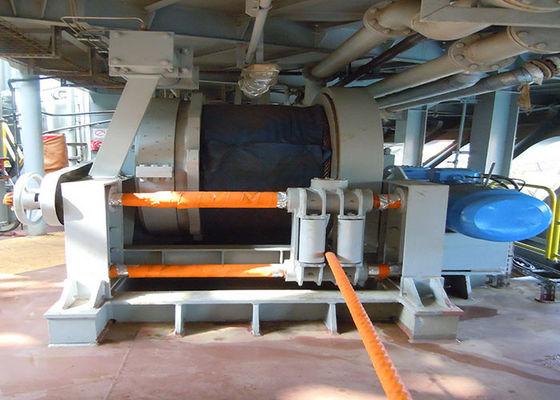

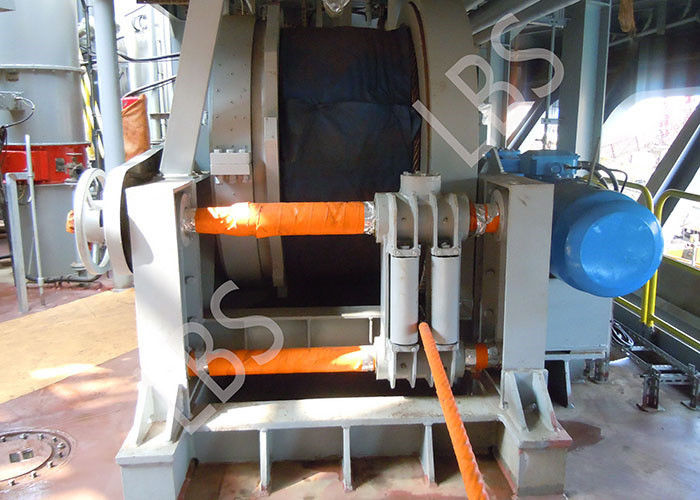

स्पूलिंग डिवाइस:
1. चरखी की रस्सी घुमावदार डिवाइस (स्पूलिंग डिवाइस चरखी) रस्सी के पहिये को आगे और पीछे ले जाने के लिए डबल रोटेटिंग स्क्रू के सिद्धांत को अपनाती है, यह मैकेनिकल ट्रांसमिशन डिवाइस है, उपयोग में आसान, सुरक्षित और विश्वसनीय है।
2. चरखी रस्सी की व्यवस्था करने वाले उपकरण में छह भाग होते हैं, अर्थात् बिजली उत्पादन भाग, ट्रांसमिशन बॉक्स, क्लच, सर्पिल आस्तीन भाग, रस्सी का समर्थन भाग और आधार।
3. स्थापना प्रक्रिया में, चरखी के परिवर्तन के किसी भी भाग की आवश्यकता नहीं होती है, केवल चरखी मोटर पक्ष पर बाहरी गियर स्थापित करने की आवश्यकता होती है, मोटर आउटपुट की शक्ति।
ड्राइव सिद्धांत:
विंच ड्रम - गियर बॉक्स - स्क्रू स्लीव रोटेशन - रस्सी पहिया प्रत्यावर्ती गति।
