उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| मानक: | एनएस-आईएसओ 13920बीएफ | रंग: | इंटरथेन 990 नीला सफेद |
|---|---|---|---|
| आवेदन रेंज: | समुद्री क्रेन | लंबाई: | 1600 मिमी |
| सामग्री: | S355J2H | उच्च: | 890 मिमी |
| वज़न: | 230 किग्रा | भूतल सामान्य: | रा 6.3 |
| प्रसंस्करण मोड: | वेल्डिंग और मशीनिंग | समारोह: | चरखी के असर का समर्थन करें |
| नाम: | विंच रोप लाइफिंग एंड डाउन के लिए ब्रैकेट-बेयरिंग | ||
| प्रमुखता देना: | Q355D समुद्री चरखी सहायक उपकरण,समुद्री चरखी सहायक उपकरण ब्रैकेट असर,Q355D समुद्री चरखी भागों |
||

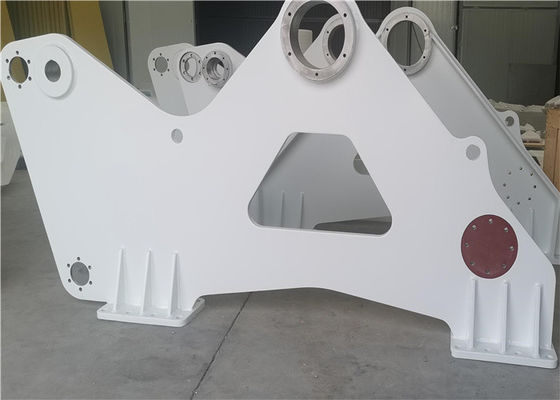

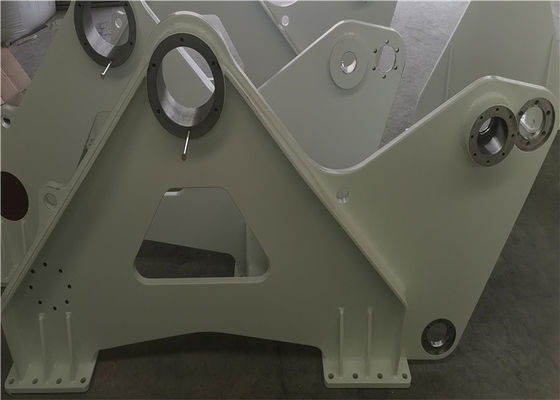

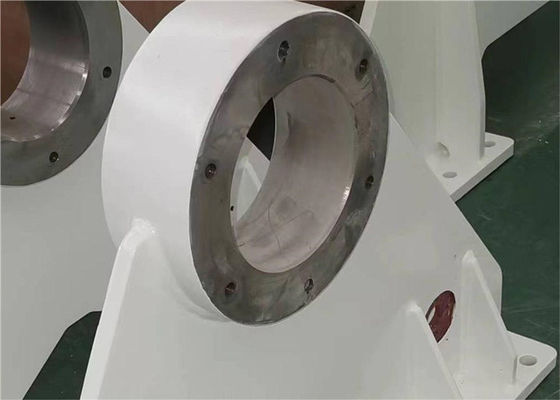

उत्पाद का नाम: Q355D समुद्री क्रेन उपकरण पार्ट्स ब्रैकेट - चरखी रस्सी जीवन और नीचे के लिए असर
अन्य नाम: समुद्री चरखी ब्रैकेट-बेयरिंग।
मानक: एनएस-आईएसओ 2768एमके
स्लिंग प्रकार: केबल या तार
पावर: इलेक्ट्रिक
रंग:इनरथेन 990 नीला सफेद
रस्सी: 100-1000 मिमी
रस्सी का व्यास: 3-199 मिमी
सहनशीलता सामान्य: NS-ISO 2768mK
हमारी कंपनी मुख्य रूप से उठाने वाली मशीनरी, समुद्री मशीनरी, पेट्रोलियम मशीनरी, जल संरक्षण मशीनरी का काम करती है, हम चरखी और चरखी के लिए सभी इस्पात भागों का उत्पादन कर सकते हैं।
| क्यू/टीआई | वस्तु | विवरण | तकनीकी विवरण | सामग्री | द्रव्यमान | |
| 1 | 1 | तश्तरी | पीएल30 | S355J2+N | 146.68 किग्रा | |
| 2 | 2 | तश्तरी | पीएल25 | S355J2+N | 11.23 किग्रा | |
| 1 | 3 | तश्तरी | पीएल25 | S355J2+N | 18.63 किग्रा | |
| 1 | 4 | तश्तरी | पीएल20 | S355J2+N | 18.63 किग्रा | |
| 2 | 5 | तश्तरी | पीएल20 | S355J2+N | 4.25 किग्रा | |
| 1 | 6 | ट्यूब वर्ग | w300* H300 *T12 *L1250 | S355J2H | 26.26 किग्रा |
जब तक ड्राइंग में स्पष्ट रूप से न लिखा हो, किसी भी हिस्से को बिना वेल्ड नहीं होने दिया जाएगा, कुशल और आसान पहुंच के लिए यह अनुशंसा की जाती है कि भागों को जोड़ने से पहले तेज किनारों (जिन्हें वेल्ड नहीं किया जाना है) को न्यूनतम R2.5 तक गोल किया जाए।
सतह के उपचार के लिए पर्याप्त आसंजन सुनिश्चित करने के लिए सभी सर्प किनारों को न्यूनतम R2.5 तक गोल किया जाएगा, वेल्डिंग स्पैटर मोतियों और स्लैग को पूरी तरह से हटा दिया जाएगा, डीसतहों में अमेजिंग को दाखिल किया जाएगा और फ्लश पीस दिया जाएगा, नकारात्मक मोटाई माप निषिद्ध है।
परीक्षण तापमान और चार्पी वी-नॉच प्रभाव ऊर्जा डीएनवी लिफ्टिंग उपकरण संख्या 2.22 के अनुरूप होगी।प्राथमिक और आवश्यक वेल्डेड इस्पात संरचना में प्लेटों के मान नीचे तालिका में सूचीबद्ध हैं:
| उपज तनाव Re(MPa) | मोटाई(मिमी) | अस्थायी(डिग्री सेल्सियस) | प्रभाव ऊर्जा(जे) |
| 355 | 6< टी ≤ 25 | 0 | 34 |
| 25< टी ≤ 50 | -20 | 34 | |
| 50< टी ≤ 70-40 | -40 | 41 | |
| 70< टी ≤ 150 | -40 | 50 | |
| 690 | 6< टी ≤ 25 | 0 | 46 |
| 6< टी ≤ 25 | -20 | 46 | |
| 50< टी ≤ 70 | -40 | 46 |
