उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | समुद्री क्रेन सहायक उपकरण ब्रैकेट ड्राइव समर्थन, अनुकूलित किया जा सकता है | मानक: | एनएस-आईएसओ 13920बीएफ |
|---|---|---|---|
| रंग: | इंटरथेन 990 नीला सफेद | आवेदन रेंज: | समुद्री चरखी |
| लंबाई: | 1720 मिमी | सामग्री: | S355J2H |
| उच्च: | 525 | वज़न: | 65 किग्रा |
| भूतल सामान्य: | रा 6.3 | प्रसंस्करण मोड: | वेल्डिंग और मशीनिंग |
| समारोह: | लाइफ लाइन / कोए एंड विंच मशीनिंग के लिए | ||
| प्रमुखता देना: | अनुकूलित क्रेन सहायक उपकरण,क्रेन सहायक उपकरण ब्रैकेट ड्राइव,अनुकूलित समुद्री चरखी सामान |
||

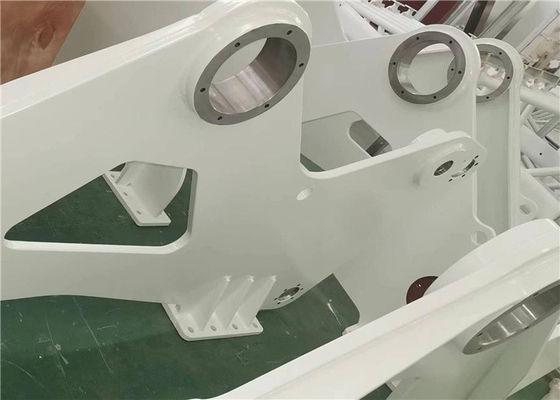

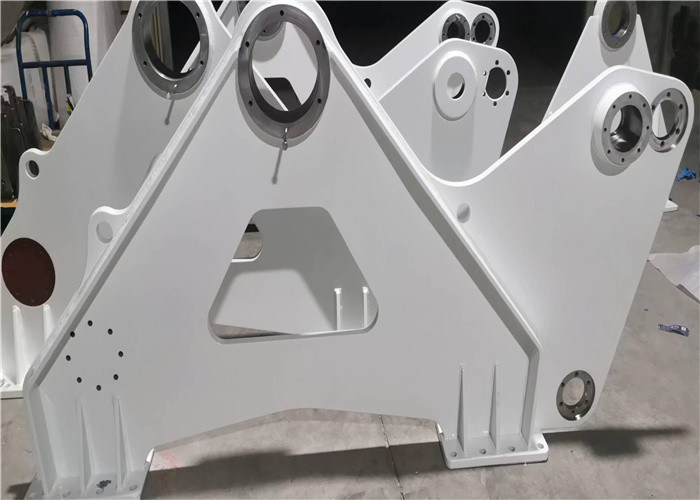

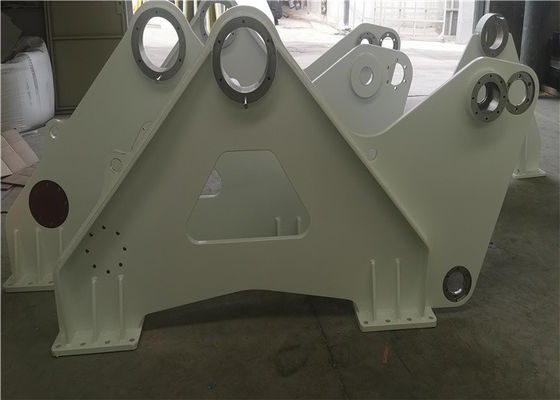

उत्पाद का नाम: समुद्री क्रेन सहायक ब्रैकेट - ड्राइव समर्थन को अनुकूलित किया जा सकता है
अन्य नाम: समुद्री चरखी ब्रैकेट-ड्राइव।
मानक: एनएस-आईएसओ 13920बीएफ
स्लिंग प्रकार: केबल या तार
पावर: इलेक्ट्रिक
रंग:इनरथेन 990 नीला सफेद
रस्सी: 100-1000 मिमी
रस्सी का व्यास: 3-199 मिमी
सहनशीलता सामान्य: एनएस-आईएसओ 13920बीएफ
हमारी कंपनी मुख्य रूप से उठाने वाली मशीनरी, समुद्री मशीनरी, पेट्रोलियम मशीनरी, जल संरक्षण मशीनरी का काम करती है, हम चरखी और चरखी के लिए सभी इस्पात भागों का उत्पादन कर सकते हैं।
| क्यू/टीआई | वस्तु | विवरण | तकनीकी विवरण | सामग्री | द्रव्यमान | |
| 1 | 1 | तश्तरी | पीएल30 | S355J2+N | 146.68 किग्रा | |
| 2 | 2 | तश्तरी | पीएल25 | S355J2+N | 11.23 किग्रा | |
| 1 | 3 | तश्तरी | पीएल25 | S355J2+N | 18.63 किग्रा | |
| 1 | 4 | तश्तरी | पीएल20 | S355J2+N | 18.63 किग्रा | |
| 2 | 5 | तश्तरी | पीएल20 | S355J2+N | 4.25 किग्रा | |
| 1 | 6 | ट्यूब वर्ग | w300* H300 *T12 *L1250 | S355J2H | 26.26 किग्रा |
सामग्री की कटिंग और बेवलिंग थर्मल कटिंग या मशीनिंग द्वारा की जाएगी।
वेल्डिंग से पहले थर्मल रूप से काटे गए किनारों को ध्वनि धातु के लिए पीसा जाएगा।
सभी नुकीले किनारों, कोनों और क्योरिंग ज़ोन को R=2.5 मिमी तक गोल किया जाना चाहिए।
उपयोग से पहले स्टेनलेस स्टील को पीसा जाएगा और फिर एसिड से उपचारित और साफ किया जाएगा।
जब तक ड्राइंग में स्पष्ट रूप से न लिखा हो, किसी भी हिस्से को बिना वेल्ड नहीं होने दिया जाएगा, प्रभावी और आसान पहुंच के लिए यह अनुशंसा की जाती है कि भागों को जोड़ने से पहले तेज किनारों (जिन्हें वेल्ड नहीं किया जाना है) को न्यूनतम R2.5 तक गोल किया जाए।
परीक्षण तापमान और चार्पी वी-नॉच प्रभाव ऊर्जा डीएनवी लिफ्टिंग उपकरण संख्या 2.22 के अनुरूप होगी।प्राथमिक और आवश्यक वेल्डेड इस्पात संरचना में प्लेटों के मान नीचे तालिका में सूचीबद्ध हैं:
| उपज तनाव Re(MPa) | मोटाई(मिमी) | अस्थायी(डिग्री सेल्सियस) | प्रभाव ऊर्जा(जे) |
| 355 | 6< टी ≤ 25 | 0 | 34 |
| 25< टी ≤ 50 | -20 | 34 | |
| 50< टी ≤ 70-40 | -40 | 41 | |
| 70< टी ≤ 150 | -40 | 50 | |
| 690 | 6< टी ≤ 25 | 0 | 46 |
| 6< टी ≤ 25 | -20 | 46 | |
| 50< टी ≤ 70 | -40 | 46 |
