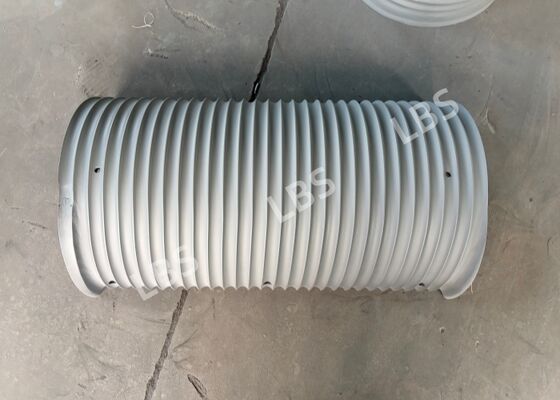

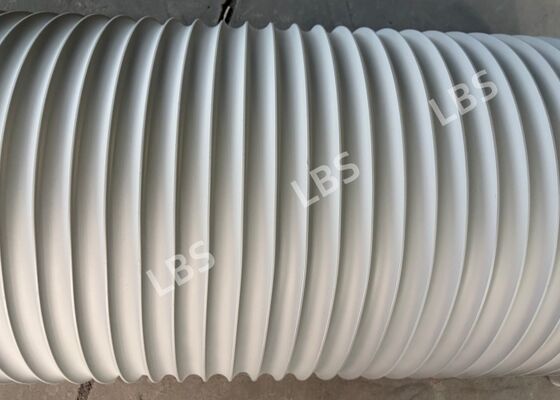

26 मिमी वायर रस्सी के लिए बायां 60° लेबस ग्रूव स्लीव

1. उत्पाद विवरण

यह लेबस ग्रूव स्लीव ग्रेड 45 कार्बन स्टील से बनी है, जिसमें बायां 60° लेबस सेगमेंटेड ग्रूव प्रोफाइल है, जो विशेष रूप से Ø26 वायर रस्सी के लिए मेल खाता है। यह मल्टी-लेयर स्पूलिंग विंच ड्रम के लिए मुख्य लैगिंग पार्ट है। सभी ग्रूव्स लेबस स्पूलिंग सिद्धांत के अनुसार सीएनसी मशीनिंग द्वारा बनाए गए हैं। लिफ्टिंग होल ड्रम शेल पर प्लग वेल्डिंग के लिए डिज़ाइन किए गए हैं। मशीनिंग के बाद, सभी बर्र्स हटा दिए जाते हैं और तेज किनारों को तोड़ा जाता है। अनिर्दिष्ट आयामी सहनशीलता GB/T1804-m का पालन करती है और ज्यामितीय सहनशीलता GB/T1184-K का पालन करती है। यह वायर रस्सी को कई परतों पर साफ-सुथरा और सुचारू रूप से लपेटने के लिए निर्देशित करता है।

2. उत्पाद पैरामीटर

3. उत्पाद लाभ

• स्थिर मल्टी-लेयर स्पूलिंग: विशेष लेबस क्रॉसओवर डिज़ाइन रस्सी के ओवरलैपिंग, क्रशिंग और बाइटिंग से बचाता है, जिससे वायर रस्सी की सेवा जीवन काफी बढ़ जाती है।
• ठोस सामग्री: ग्रेड 45 स्टील भारी-भरकम चक्रों के लिए अच्छी यांत्रिक शक्ति और घिसाव प्रतिरोध प्रदान करता है।
• आसान इंस्टॉलेशन और कम रखरखाव: प्लग वेल्डिंग द्वारा ठीक करें। घिस जाने पर पूरे ड्रम के बजाय केवल ग्रूव प्लेट को बदलें, जिससे लागत बचती है।
• सटीक सीएनसी मशीनिंग: सटीक ग्रूव रेडियस, पिच और एंगल एकदम सही रस्सी संपर्क के लिए।
• लचीला अनुकूलन: रस्सी का आकार, ग्रूव एंगल, बायां/दायां हाथ, समग्र लंबाई को अनुकूलित किया जा सकता है।

4. अनुप्रयोग

यह ऑफशोर विंच, मरीन क्रेन, ऑयल ड्रिलिंग विंच, कंस्ट्रक्शन होइस्ट, अम्बिलिकल केबल स्टोरेज ड्रम और अन्य मल्टी-लेयर वायर रस्सी स्पूलिंग उपकरणों के लिए व्यापक रूप से उपयोग किया जाता है। ऑफशोर प्लेटफॉर्म, बंदरगाहों, खनन और भारी उठाने वाले उद्योगों के लिए उपयुक्त, मौजूदा ड्रम रेट्रोफिटिंग परियोजनाओं के लिए भी एकदम सही है।
