ऑफशोर लिफ्टिंग, सिंगल लेयर वाइंडिंग के लिए हेवी ड्यूटी लेबस डबल हेलिक्स ग्रूव्ड विंच ड्रम असेंबली

1. उत्पाद विवरण

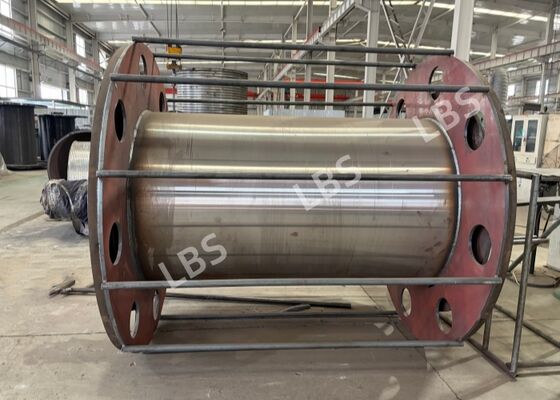

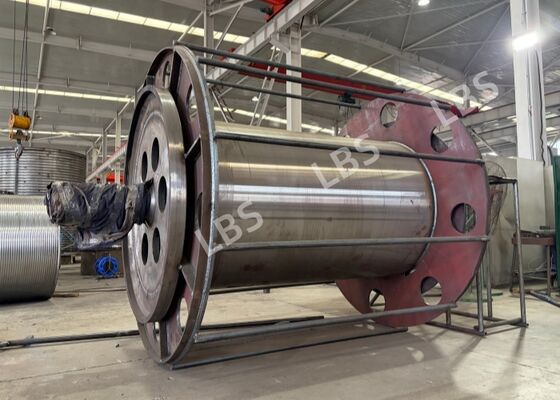

यह C1350L लेबस ग्रूव्ड ड्रम असेंबली समुद्री और ऑफशोर विंच सिस्टम के लिए एक हेवी-ड्यूटी वेल्डेड ड्रम है। यह सिंगल-लेयर वायर रोप वाइंडिंग के लिए लेफ्ट-हैंड 55° एंगल के साथ लेबस डबल हेलिक्स रोप ग्रूव को अपनाता है।
ड्रम बॉडी, एंड प्लेट्स, ब्रेक प्लेट और रोप क्लैंपिंग कंपोनेंट्स Q355D हाई-स्ट्रेंथ स्ट्रक्चरल स्टील से बने हैं। फैक्ट्री-फिटेड रोप क्लैंपिंग असेंबली के साथ पूरा, यह वायर रोप एंड के लिए विश्वसनीय फिक्स्ड कनेक्शन प्रदान करता है। सभी महत्वपूर्ण वेल्डिंग JB/T11157-2011 मानक का पालन करती हैं। मशीनीकृत सतहों और थ्रेडेड छेदों को पेंटिंग से सुरक्षित रखा जाता है ताकि असेंबली की सटीकता सुनिश्चित हो सके।
लेबस रोप ग्रूव वायर रोप ओवरलैपिंग को समाप्त करता है, घर्षण को कम करता है और हेवी लोड साइक्लिक ऑपरेशन के तहत स्टील वायर रोप के सेवा जीवन को बढ़ाता है।

2. पैरामीटर

3. उत्पाद लाभ

1. लेबस डबल हेलिक्स रोप ग्रूव डिज़ाइन: वायर रोप क्रॉस-ओवर और अराजक वाइंडिंग को रोकता है, रोप वियर और थकान क्षति को बहुत कम करता है।
2. उच्च शक्ति Q355D स्टील: उत्कृष्ट कम-तापमान क्रूरता, कठोर ऑफशोर और समुद्री वातावरण के लिए उपयुक्त।
3. मजबूत रोप क्लैंपिंग सिस्टम: Q355D प्रेशर प्लेट्स, स्टॉप ब्लॉक और M33 डैक्रोमेट फास्टनरों से सुसज्जित; वायर रोप एंड फिक्सेशन को फर्म और सुरक्षित बनाता है।
4. सख्त वेल्डिंग नियंत्रण: JB/T11157-2011 के अनुसार क्लास B और क्लास C वेल्ड का निरीक्षण किया जाता है, जो हेवी डायनामिक लोड के तहत संरचनात्मक अखंडता सुनिश्चित करता है।
5. सटीक मशीनिंग: विंच असेंबली के दौरान सटीक संरेखण सुनिश्चित करने के लिए प्रमुख माउंटिंग सतहों को कोटिंग के बिना आरक्षित किया जाता है।
6. लंबा सेवा जीवन और कम रखरखाव: शार्प किनारों को चैम्फर किया गया चिकना रोप ग्रूव, ऑपरेशन के दौरान कोई रोप जाम नहीं।

4. अनुप्रयोग

यह लेबस विंच ड्रम ऑफशोर लिफ्टिंग विंच, मरीन डेक विंच, ऑफशोर क्रेन सिस्टम, हेवी-ड्यूटी मरीन होइस्टिंग उपकरण के लिए व्यापक रूप से उपयोग किया जाता है। यह ऑफशोर प्लेटफॉर्म, बार्ज और जहाजों पर हेवी लोड होइस्टिंग और पुलिंग ऑपरेशन के लिए उपयुक्त है।
