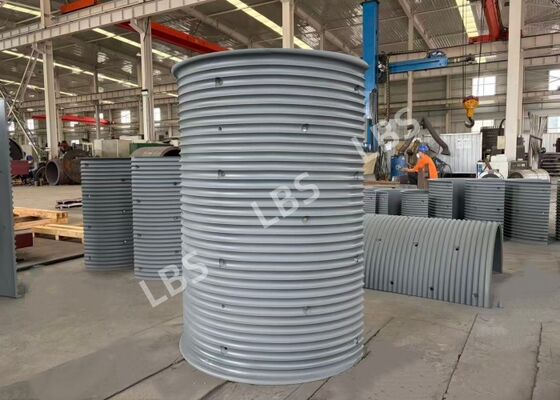

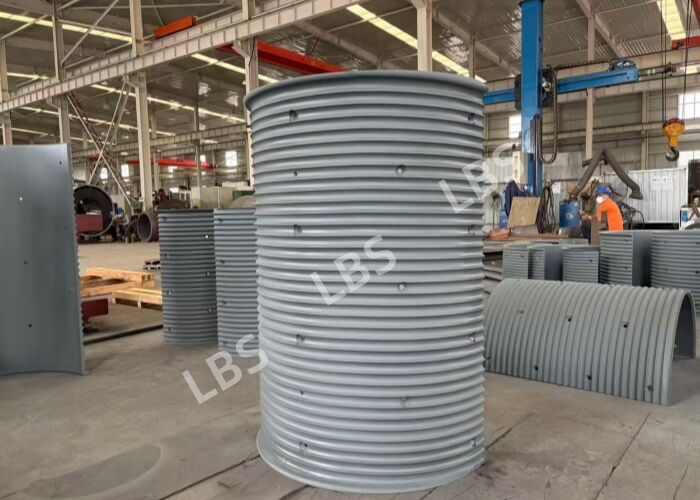

52 मिमी केबल के लिए दाहिने हाथ के लेबस ग्रूव ड्रम आस्तीन

1वर्णन

यह लेबस ग्रूव स्लीव Q460NE कम मिश्र धातु उच्च शक्ति वाले स्टील से निर्मित है, जिसे विशेष रूप से लिंच ड्रम से मेल खाने के लिए डिज़ाइन किया गया है। यह लेबस सेगमेंटेड रस्सी ग्रूव संरचना को अपनाता है।आस्तीन नंगे ड्रम बैरल पर bolted है, पूर्ण ड्रम मशीनिंग की आवश्यकता को समाप्त करता है। इसे अलग से निर्मित, इकट्ठा, असेंबल और प्रतिस्थापित किया जा सकता है।

यह उत्पाद 52 मिमी व्यास के केबलों के लिए उपयुक्त है। ग्रिव का मूल व्यास 1500 मिमी है, रस्सी ग्रिव पिच 1500 मिमी है, रस्सी ग्रिव पिच 54.34 मिमी है,यह कुल 30 के साथ एक दाएं हाथ 60 ° ग्रूव हैएक टुकड़े का शुद्ध भार 1311.4KG है। इसकी सतह जस्ता-समृद्ध एपॉक्सी प्राइमर से लेपित है, जो समुद्री वातावरण के लिए उत्कृष्ट एंटी-जंग प्रदर्शन प्रदान करता है,इसे जहाजों और अपतटीय इंजीनियरिंग के भारी कार्य परिस्थितियों के लिए अत्यधिक उपयुक्त बनाना.

2विनिर्देश

3लाभ

(1) तार रस्सियों की सुरक्षा के लिए स्थिर बहु-परत स्पूलिंग लेबस सेगमेंटेड ग्रूव संरचना तार रस्सियों के व्यवस्थित बहु-परत घुमाव को निर्देशित करती है, रस्सियों को निचोड़ने से रोकती है,आपस में जुड़ा हुआ और अव्यवस्थित स्पूलिंगयह तार रस्सी के घर्षण को बहुत कम करता है, रस्सी के सेवा जीवन को प्रभावी ढंग से बढ़ाता है और अपतटीय उपकरणों के प्रतिस्थापन और डाउनटाइम लागत में कटौती करता है।

(2) कम रखरखाव लागत के लिए स्प्लिट बोल्ट निर्माण ड्रम के आधार पर स्वतंत्र रूप से घुमाया जाता है।केवल आस्तीन पूरे ड्रम के बजाय प्रतिस्थापन की जरूरत हैयह स्पेयर पार्ट्स की खरीद लागत और साइट पर रखरखाव समय को कम करता है, जो समुद्र में जहाज की ओवरहाल के लिए आदर्श है।

(3) समुद्री संक्षारण प्रतिरोध के साथ अपतटीय-ग्रेड सामग्री Q460NE बेस स्टील कम तापमान पर अनुकूल कठोरता प्रदान करती है।यह नमक छिड़काव और नम समुद्री संक्षारण का सामना करता है, समुद्र में जाने वाले जहाजों और अपतटीय प्लेटफार्मों के तापमान और मौसम की स्थितियों के अनुकूल।

(4) उच्च भार क्षमता के साथ भारी भार के तहत विश्वसनीय प्रदर्शन बड़े व्यास Φ52 मिमी भारी तार रस्सियों के लिए डिज़ाइन किया गया है, यह समुद्री विंचों के उच्च तनाव उठाने के संचालन के लिए उपयुक्त है।सटीक रूप से मशीनीकृत ग्रूव प्रोफाइल एक समान तनाव वितरण सुनिश्चित करता है, संपीड़न और विरूपण के लिए मजबूत प्रतिरोध, और भारी भार के तहत स्थिर संचालन।

(5) मानकीकृत परिशुद्धता मशीनिंग रस्सी के ग्रिव पिच और प्रोफाइल कोणों को सख्ती से चित्रों के अनुसार परिशुद्धता मशीनिंग किया जाता है। चिकनी रस्सी प्रवेश संक्रमण तार रस्सी पर झुकने तनाव को कम करता है।समान रूप से वितरित बोल्ट छेद स्थापना के दौरान संतुलित तनाव सुनिश्चित करते हैं.

4आवेदन

विभिन्न समुद्री लिंच, अपतटीय प्लेटफार्म लिफ्टिंग लिंच, लंगर लिंच, बचाव लिंच और अपतटीय लिफ्टिंग उपकरण के लिए उपयुक्त। यह इंजीनियरिंग जहाजों पर लगाया जा सकता है,अपतटीय सहायता पोत, अपतटीय ड्रिलिंग प्लेटफार्म, जैसे अपतटीय उठाने, लंगर लगाने, लंगर लगाने और समुद्री कार्गो उठाने के लिए भारी शुल्क वाले संचालन के लिए।
