उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

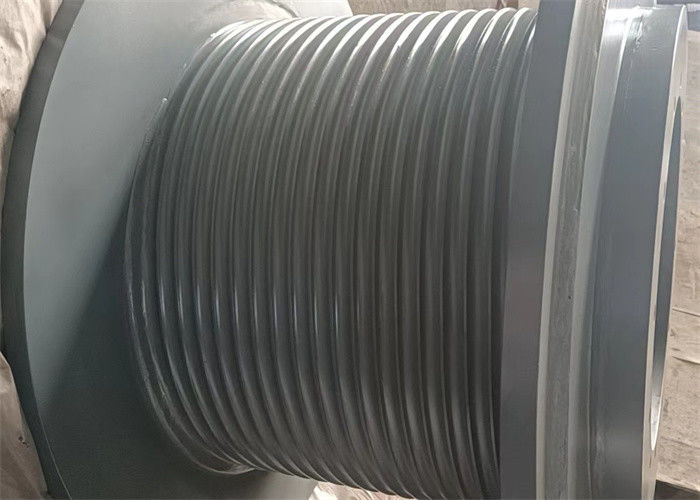

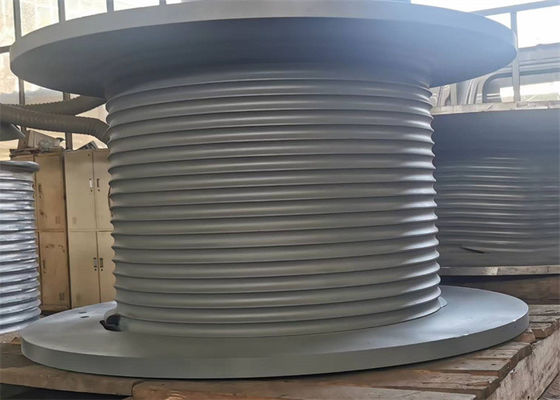

| नाम: | लेबस सिस्टम | आवेदन: | 35 टी क्रेन |
|---|---|---|---|
| सामग्री: | इस्पात | रस्सी की क्षमता: | 500 मी |
| रस्सी नाली प्रकार: | लेबस ग्रूव्स | गारंटी: | 12 महीने |
| वज़न: | 1800 किग्रा | रस्सी का व्यास: | 40 मिमी |
| ड्रम दीया।: | 1200 एमएम | ||
| प्रमुखता देना: | 35t क्षमता क्रेन चरखी ड्रम,लेबस रस्सी खांचे क्रेन चरखी ड्रम |
||
नालीदार चरखी ड्रम सामग्री: कार्बन स्टील, मिश्र धातु इस्पात, स्टेनलेस स्टील, एल्यूमीनियम, उच्च शक्ति स्टील, आदि
सामग्री मानक: जीबी, एआईएसआई, एएसएमई, एएसटीएम, जेआईएस, डीआईएन, ...
परिवेश का तापमान: -40°C से +45°C
स्ट्रोएज परिवेश तापमान: -40 डिग्री सेल्सियस से +50 डिग्री सेल्सियस
ड्रम का ग्रूव प्रकार: सर्पिल ग्रूव्स या लेबस ग्रूव्स
ड्रम की घूर्णन दिशा: बायां हाथ या दाहिना हाथ
प्रसंस्करण विधि: मशीन कार्य
तार रस्सी का व्यास: 3 MM~100 MM
प्रसंस्करण उपकरण: सीएनसी मशीनिंग केंद्र
खांचे वाले चरखी ड्रम में मुख्य रूप से निम्नलिखित तीन प्रकार की संरचना होती है:
1. स्प्लिसिंग प्रकार।इस संरचना में, रस्सी के खांचे के शरीर को पहले टाइल के 4 टुकड़ों में बनाया जाता है, और फिर टाइल के खांचे और हल्के ड्रम के शरीर के 4 टुकड़ों को एक साथ जोड़कर वेल्ड किया जाता है।
2. अभिन्न, रस्सी नाली सीधे ड्रम शरीर, रस्सी नाली और ड्रम शरीर पर एक के रूप में स्थित है।
3. प्लग वेल्डिंग प्रकार, रस्सी के खांचे को सिलेंडर बॉडी में बनाएं, और फिर इसे टाइल्स के 2 टुकड़ों में काटें, और ड्रम बॉडी पर वेल्डिंग प्लग करें।
नाली ड्रम संरचना: ड्रम कोर, फ्लैंगेस, शाफ्ट, आदि।
प्रसंस्करण: खांचे वाले रस्सी के ड्रम सीधे उनमें काटे जाते हैं। फ्लैंज के साथ विंच ड्रम, एलबीएस खांचे को सीधे ड्रम के शरीर में काटा जाता है, ग्राहकों की आवश्यकताओं के अनुसार, फ्लैंज या तो वेल्डेड होते हैं या स्क्रू-बोल्ट किए जाते हैं।खांचे की ज्यामिति रस्सी के निर्माण, व्यास और लंबाई और अनुप्रयोग द्वारा निर्धारित की जाती है।ड्रम में वास्तविक परिचालन स्थितियों के लिए आवश्यक माउंटिंग आयाम हैं।
एलबीएस ग्रूव्ड ड्रम ने तार रस्सी स्पूलिंग की समस्या का समाधान किया।
साधारण तार रहित ग्रूव (चिकनी) ड्रम और हेलिकल रस्सी ग्रूव ड्रम की तुलना में, एलबीएस रस्सी ग्रूव के मल्टी-लेयर वायर रस्सी स्पूलिंग में स्पष्ट फायदे हैं, एलबीएस विशेष ग्रूव सिस्टम तार रस्सी की स्पूलिंग को सुचारू बनाता है, और प्रत्येक परत का भार समान रूप से वितरित होता है , रस्सी की सेवा जीवन का विस्तार करें, तार रस्सी की क्षति को कम करें, उपकरण के संचालन की सुरक्षा में सुधार करें, और रस्सी बदलने के लिए यांत्रिक उपकरण बंद होने की समस्या को कम करें।
| नहीं: | तार व्यास (मिमी) | खींचने वाला बल (केएन) | घूर्णन दिशा | ड्रम व्यास (मिमी) | ड्रम की लंबाई (मिमी) |
| 1 | 3~8 | 3~10 | बायां हाथ, दायां हाथ | >160 | <1000 |
| 2 | 10~16 | 12~20 | बायां हाथ, दायां हाथ | >320 | <1000 |
| 3 | 18~24 | 20~80 | बायां हाथ, दायां हाथ | >480 | <1000 |
| 4 | 26~32 | 100~120 | बायां हाथ, दायां हाथ | >640 | <1000 |
| 5 | 34~40 | 150~200 | बायां हाथ, दायां हाथ | >800 | <1000 |
| 6 | 42~50 | 240~400 | बायां हाथ, दायां हाथ | >1000 | <1000 |
