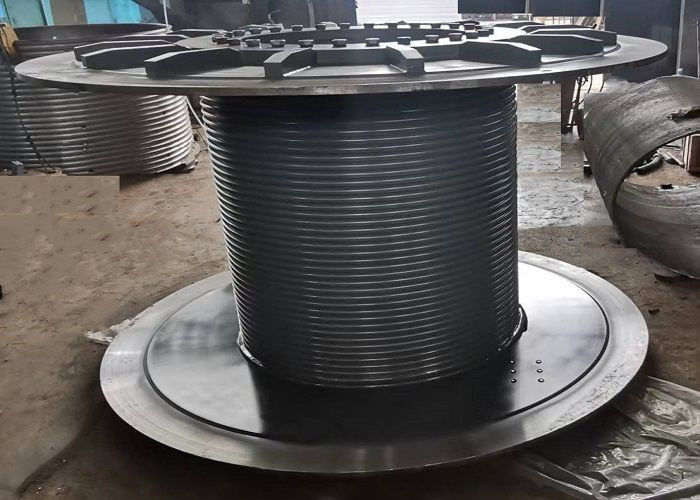

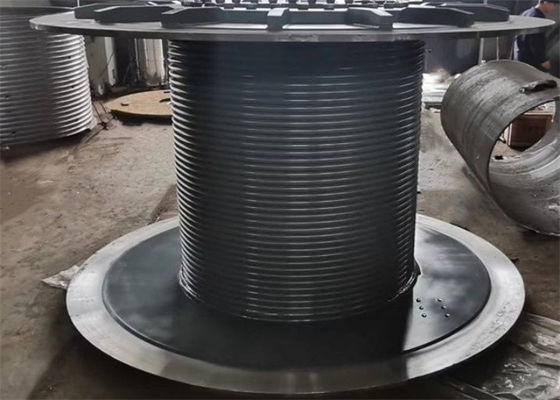

बड़े क्रेन विंच ड्रम के साथ लेबस ग्रूव्स घुमावदार केबल रस्सी स्वचालित पंक्ति

बड़े क्रेन विंच ड्रम के साथ लेबस ग्रूव्स घुमावदार केबल रस्सी स्वचालित पंक्ति

वेंच ड्रम क्रेन का एक महत्वपूर्ण अंग है। घाव तार रस्सी का एक छोर रस्सी क्लिप के माध्यम से ड्रम रस्सी के सॉकेट पर और दूसरा छोर रस्सी क्लिप के माध्यम से तय किया जाता है।आकाश कार का मार्गदर्शक पहिया ट्रॉली पल्ली समूह में पेश किया जाता है, और ट्रॉली पुली समूह स्थापित किया जाता है। हुक, नल और ड्रिल पाइप तारों से लैस। जब लिंच काम करता है, तो यह घुमावदार होता है।ड्रम पर इस्पात तार रस्सी ड्रम के सकारात्मक और नकारात्मक घूर्णन के माध्यम से घुमावदार और रस्सी को जारी करने की कार्रवाई का एहसास होता है. ड्रम तार रस्सी के तेजी से रस्सी तनाव को सहन करता है, और ड्रम संरचना शक्ति को पूरा करना चाहिए। बाहर, लेकिन यह भी सुनिश्चित करने के लिए कि तार रस्सी बारीकी से घुमावदार।

ग्रूव्ड विंच ड्रम सामग्रीः कार्बन स्टील, मिश्र धातु स्टील, स्टेनलेस स्टील, एल्यूमीनियम, उच्च शक्ति स्टील, आदि
सामग्री मानकः जीबी, एआईएसआई, एएसएमई, एएसटीएम, जेआईएस, डीआईएन, ...
परिवेश का तापमानः -40° से +45° से
स्ट्रोएज परिवेश का तापमानः -40 °C से +50 °C
ड्रम का ग्रूव प्रकारः स्पाइरल ग्रूव या लेबस ग्रूव
ड्रम की घूर्णन दिशा: बाएं हाथ या दाएं हाथ
प्रसंस्करण विधिः मशीन कार्य
तार रस्सी का व्यासः 3 MM~100 MM
प्रसंस्करण उपकरण: सीएनसी मशीनिंग केंद्र

ड्रिल विंच का ड्रम रस्सी ग्रूव डबल टूटी लाइन संरचना का रूप अपनाता है और इसकी विशेषताएं विकर्ण रस्सी ग्रूव और सीधी रस्सी ग्रूव बारी-बारी से दिखाई देती हैं,इस प्रकार ड्रम की सतह पर दो विकर्ण रस्सी ग्रूव क्षेत्र और दो सीधे रस्सी ग्रूव क्षेत्र का गठनतथाकथित झुका हुआ रस्सी ग्रिव उस रस्सी ग्रिव को संदर्भित करता है जो ड्रम बस के साथ विकर्ण रूप से प्रतिच्छेदन करता है,और सीधे रस्सी नाली रस्सी नाली है कि ड्रम बस के साथ सीधे पार या फ्लैंज के समानांतर है को संदर्भित करता हैविकर्ण बलपूर्ण नाली रस्सी नाली के पिच को नियंत्रित करती है, जो रस्सी नाली के सर्कल में एक छोटे से अनुपात के लिए जिम्मेदार है।इसकी संरचना बिंदु प्रभावी ढंग से बाहर निकालना विरूपण की समस्याओं को कम कर सकते हैंलोडिंग के दौरान तार रस्सी का आपसी घर्षण और जल्दी पहनना।

लेबस ग्रूव का प्रसंस्करण और उत्पादन सीधे पूरे ड्रम पर किया जा सकता है, और रस्सी ग्रूव के साथ एक सेट में भी बनाया जा सकता है, और एक स्प्लिट प्रकार में बनाया जा सकता है,स्थापित होने पर चिकनी ड्रम में लपेटा, बोल्ट या वेल्डिंग के माध्यम से ड्रम से जुड़ा हुआ है। तह रस्सी ग्रूव बैरल की सामग्री को कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील, एल्यूमीनियम या ग्लास फाइबर आदि में विभाजित किया जा सकता है।बैरल शीट रोलिंग या कास्टिंग द्वारा बनाया जा सकता है.

प्रसंस्करण तकनीक
