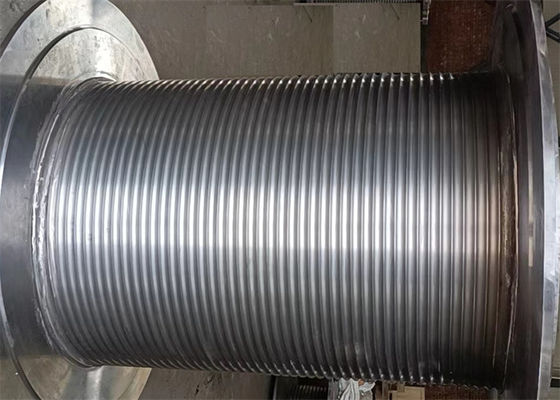

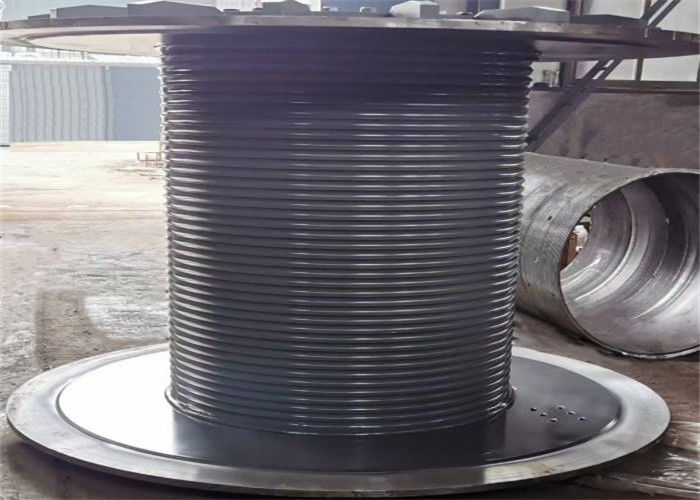

लेबस खांचे के साथ गैर मानक अनुकूलन टॉवर क्रेन उठाने वाली रस्सी चरखी ड्रम

लेबस ग्रूव्स के साथ गैर-मानक अनुकूलन टॉवर क्रेन लिफ्टिंग रस्सी ड्रम

विंच ड्रम टावर क्रेन का एक महत्वपूर्ण हिस्सा है।

घाव तार की रस्सी का एक सिरा रस्सी क्लिप के माध्यम से ड्रम रस्सी सॉकेट पर तय किया जाता है, और दूसरा सिरा

स्काई कार के गाइड व्हील को ट्रॉली पुली समूह में पेश किया गया है, और ट्रॉली पुली समूह स्थापित किया गया है

हुक, नल और ड्रिल पाइप स्ट्रिंग से सुसज्जित।जब चरखी काम करती है, तो वह घाव हो जाती है

ड्रम पर स्टील वायर रस्सी ड्रम के सकारात्मक और नकारात्मक घुमाव के माध्यम से रस्सी को घुमाने और छोड़ने की क्रिया का एहसास कराती है

ड्रम तार रस्सी के तेज़ रस्सी तनाव को सहन करता है, और ड्रम संरचना को ताकत के अनुरूप होना चाहिए

बाहर, लेकिन यह भी सुनिश्चित करने के लिए कि तार रस्सी अच्छी तरह से घूम रही है।

नालीदार चरखी ड्रम सामग्री: कार्बन स्टील, मिश्र धातु इस्पात, स्टेनलेस स्टील, एल्यूमीनियम, उच्च शक्ति स्टील, आदि
सामग्री मानक: जीबी, एआईएसआई, एएसएमई, एएसटीएम, जेआईएस, डीआईएन, ...
परिवेश का तापमान: -40°C से +45°C
स्ट्रोएज परिवेश तापमान: -40 डिग्री सेल्सियस से +50 डिग्री सेल्सियस
ड्रम का ग्रूव प्रकार: सर्पिल ग्रूव्स या लेबस ग्रूव्स
ड्रम की घूर्णन दिशा: बायां हाथ या दाहिना हाथ
प्रसंस्करण विधि: मशीन कार्य
तार रस्सी का व्यास: 3 MM~100 MM
प्रसंस्करण उपकरण: सीएनसी मशीनिंग केंद्र

हाल के दशकों में तेल ड्रिलिंग विंच के विकास के साथ, विंच अधिक दिखाई देने लगे हैं।ट्रांसमिशन फॉर्म और संरचना फॉर्म विभिन्न हैं, लेकिन चरखी ड्रम की घुमावदार रस्सी नियम नहीं बदलता है।हमारी कंपनी द्वारा विकसित लेबस रस्सी खांचे के स्पष्ट फायदे हैं।लेबस रस्सी नाली डबल लाइन फॉर्म, मल्टी-लेयर वाइंडिंग के लिए उपयुक्त, स्टील वायर रस्सी विकार घटना को प्रभावी ढंग से कम या टाल सकता है।ड्रॉवर्क्स ड्रम की डिजाइन प्रक्रिया में, ड्रॉवर्क्स ड्रम में एक बड़ी ओपनिंग रेंज होती है छोटी, निचला व्यास चयन, गाइड ब्लॉक की स्थिति, रस्सी सॉकेट संरचना, रस्सी नाली रिक्ति, रस्सी नाली सर्पिल अनुभाग के समानांतर खंड और चढ़ाई अनुभाग होगा ड्रम रस्सी घुमावदार के प्रभाव को प्रभावित करते हैं, क्योंकि यह, चरखी ड्रम संरचना और विशेषताओं का अध्ययन, तेल क्षेत्र क्षेत्र उछाल ड्रम अव्यवस्थित रस्सी घटना को कम करने या बचने में मदद करेगा, तार रस्सी और ड्रम जीवन के उपयोग को लम्बा खींच देगा।

डबल फोल्डिंग रस्सी नाली तार रस्सी को सुचारू रूप से घुमाती है, प्रत्येक परत के बीच भार समान रूप से वितरित होता है, अभ्यास ने साबित कर दिया है कि यह तकनीक तार रस्सी की सेवा जीवन को काफी बढ़ा देती है, डेटा से पता चलता है कि तार रस्सी के जीवन को 500% से अधिक बढ़ाया जा सकता है, तार को कम किया जा सकता है रस्सी क्षतिग्रस्त, सुरक्षा में सुधार, और रस्सी प्रतिस्थापन के लिए यांत्रिक उपकरणों के डाउनटाइम को कम करें।


ड्राइंग की रूपरेखा संरचना

प्रसंस्करण तकनीक
