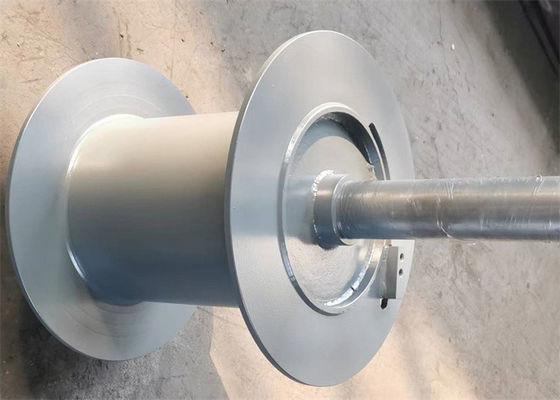

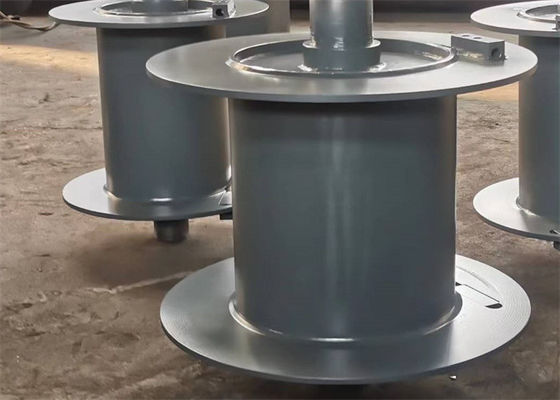

शिप बोट एंकर विंडलास के लिए केबल वाइंडिंग होइस्ट क्रेन, वायर रोप विंच ड्रम



चरखी ड्रम की भूमिका मुख्य रूप से वस्तु को उठाने और नीचे करने के लिए मोटर की गति और टॉर्क को स्पिंडल के माध्यम से उसके चारों ओर तार रस्सी की रैखिक गति में स्थानांतरित करना है।
विभिन्न विनिर्माण प्रक्रिया के अनुसार, होइस्ट की ड्रम संरचना को कास्टिंग-वेल्डिंग मिश्रित प्रकार (कास्टिंग के लिए सहायक पहिया, वेल्डिंग के लिए ड्रम) और वेल्डिंग प्रकार में विभाजित किया जा सकता है।



ड्रम का व्यास तार रस्सी के व्यास के 19 गुना से कम नहीं होना चाहिए।

ड्रम की दीवार तार रस्सी के लपेटे हुए तंग बल का सामना कर सकती है;पक्ष तार रस्सी द्वारा उत्पन्न पार्श्व बल का सामना कर सकता है।

ड्रम साइड प्लेट परिधीय से सबसे बाहरी रोल रस्सी के बीच की दूरी तार रस्सी के व्यास के दोगुने से कम नहीं होनी चाहिए।



नहीं:	तार व्यास (मिमी)	खींचने वाला बल (केएन)	घूर्णन दिशा	ड्रम व्यास (मिमी)	ड्रम की लंबाई (मिमी)
1	3~8	3~10	बायां हाथ, दायां हाथ	>160	<1000
2	10~16	12~20	बायां हाथ, दायां हाथ	>320	<1000
3	18~24	20~80	बायां हाथ, दायां हाथ	>480	<1000
4	26~32	100~120	बायां हाथ, दायां हाथ	>640	<1000
5	34~40	150~200	बायां हाथ, दायां हाथ	>800	<1000
6	42~50	240~400	बायां हाथ, दायां हाथ	>1000	<1000



ए.क्रेन मशीनरी: पुल उठाने वाली मशीन, टॉवर क्रेन, गैन्ट्री क्रेन, क्रॉलर क्रेन चरखी, आदि
बी, पेट्रोलियम उद्योग: तेल ड्रिलिंग रिग, पेट्रोलियम ट्रैक्टर होइस्ट, पेट्रोलियम वर्कओवर रिग, ट्रेलर माउंटेड पंपिंग यूनिट चरखी, लॉगिंग चरखी, आदि
सी. अपतटीय समुद्री मशीनरी: अपतटीय पेट्रोलियम क्रेन चरखी, मूरिंग चरखी, ट्रैक्शन चरखी, मैन-राइडिंग चरखी, एंकर चरखी, हाइड्रोलिक चरखी, आदि
डी।निर्माण मशीनरी: बिल्डिंग वाइप वॉल विंच, वाइंडिंग होइस्ट, विंडलास आदि
इ।इंजीनियरिंग मशीनरी: केबल चरखी, टॉवर क्रेन, पाइलिंग मशीन, हाइड्रोलिक चरखी, आदि
एफ।खनन चरखी: डिस्पैचिंग चरखी, प्रोप-पुलिंग चरखी, सिंकिंग चरखी, आदि
