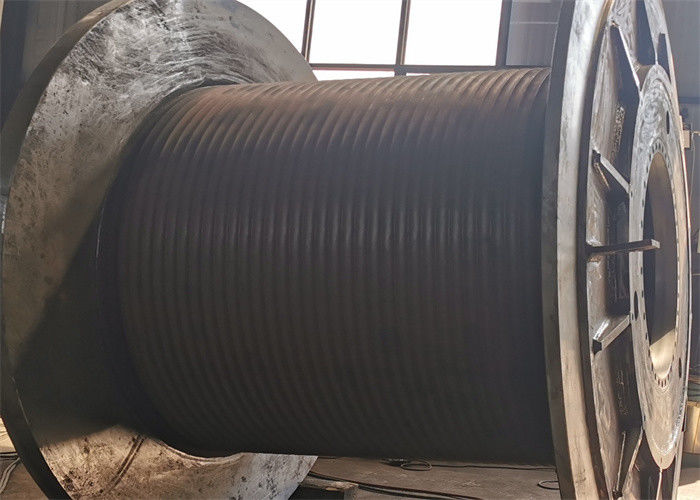

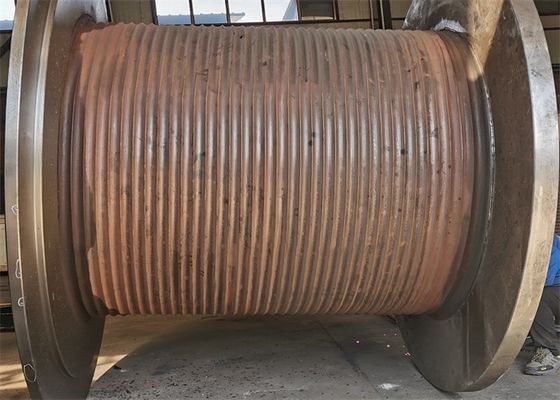

ऑयलफील्ड विंच के लिए सुपर लार्ज 5000 मिमी व्यास वाला लेबस ग्रूव्ड विंच ड्रम

चरखी, जिसे लहरा के रूप में भी जाना जाता है, भारी वस्तुओं को उठाने या खींचने के लिए घुमावदार तार रस्सी या चेन के साथ एक छोटा और हल्का उठाने वाला उपकरण है।

ड्रम चरखी प्रणाली का सबसे महत्वपूर्ण हिस्सा है, हमारी कंपनी LEBUS ग्रूव्ड ड्रमल के उत्पादन में माहिर है, LEBUS ग्रूव मल्टी-लेयर घुमावदार रस्सी की समस्या को प्रभावी ढंग से हल कर सकता है, रस्सी काटने की घटना से बच सकता है, रस्सी को काफी हद तक बचा सकता है , कार्य कुशलता में सुधार करें।

लेबस प्रणाली चरखी ड्रम पर तार रस्सी के स्पूलिंग को नियंत्रित करने की एक विधि है ताकि भार और गति की स्थिति या रस्सी के आकार की गंभीरता के बावजूद, सुरक्षा के साथ स्पूल की जा सकने वाली परतों की संख्या की कोई व्यावहारिक सीमा न हो। और ढोल.



प्रोडक्ट का नाम	केबल चरखी ड्रम
ड्रम मात्रा	एक ही या द्वि
ड्रम डिज़ाइन	एलबीएस नाली या सर्पिल नाली
सामग्री	कार्बन स्टेनलेस और मिश्र धातु इस्पात
आकार	अनुकूलन
आवेदन रेंज	निर्माण खनन टर्मिनल संचालन
शक्ति का स्रोत	इलेक्ट्रिक और हाइड्रोलिक
रस्सी की क्षमता	100~300M



सरंचनात्मक घटक
ड्रम, ड्रम शाफ्ट असेंबली, जो चरखी का मुख्य घटक है।
ब्रेकिंग तंत्र, जिसमें मैकेनिकल ब्रेक और वॉटर ब्रेक (इलेक्ट्रोमैग्नेटिक ब्रेक) शामिल हैं।
कैट हेड और कैट हेड शाफ्ट असेंबली, ढीले तार बकल को कसने, भारी वस्तुओं को उठाने के लिए उपयोग किया जाता है;भारी रिग चरखी में कोर बैरल निकालने के लिए एक बेलिंग ड्रम भी शामिल है।
ट्रांसमिशन सिस्टम, ट्रांसमिशन शाफ्ट और ड्रम शाफ्ट, कैट हेड शाफ्ट के अलावा आंतरिक चर गति चरखी के लिए शक्ति का परिचय और वितरण और गति का हस्तांतरण, लेकिन चेन, गियर, शाफ्टिंग पार्ट्स और टर्नटेबल इंटरमीडिएट ट्रांसमिशन शाफ्ट भी शामिल है।
दांत, दांत, वायवीय क्लच, ड्रिलर कंसोल, नियंत्रण वाल्व भागों आदि सहित नियंत्रण प्रणाली, रिग नियंत्रण प्रणाली का एक अभिन्न अंग है
स्नेहन प्रणाली, जिसमें मक्खन स्नेहन, ड्रिप स्नेहन और सील ड्राइव, स्पलैश या मजबूर स्नेहन शामिल हैं।
वेल्डेड फ्रेम या शेल फ्रेम के साथ एक समर्थन प्रणाली।



1. अपतटीय समुद्री मशीनरी: अपतटीय पेट्रोलियम क्रेन चरखी, मूरिंग चरखी, ट्रैक्शन चरखी, मैन-राइडिंग चरखी, एंकर चरखी, हाइड्रोलॉजिकल चरखी

2. इंजीनियरिंग मशीनरी: केबल चरखी, टॉवर क्रेन, पाइलिंग मशीन, हाइड्रोलिक चरखी

3. तेल क्षेत्र उद्योग: तेल ड्रिलिंग रिग, पेट्रोलियम ट्रैक्टर लहरा, पेट्रोलियम वर्कओवर रिग, ट्रेलरमाउंटेड पंपिंग यूनिट चरखी, लॉगिंग चरखी, आदि

4. बिल्डिंग मशीनरी: बिल्डिंग वाइप वॉल विंच, वाइंडिंग होइस्ट, विंडलास

5. खनन चरखी: डिस्पैचिंग चरखी, प्रोप-पुलिंग चरखी, सिंकिंग चरखी, आदि

6. क्रेन मशीनरी: पुल उठाने वाली मशीन, टॉवर क्रेन, गैन्ट्री क्रेन, क्रॉलर क्रेन चरखी



तार रस्सी व्यास या केबल व्यास (मिमी)

भीतरी व्यास D1(मिमी)

बाहरी व्यास D2(मिमी)

फ्लैंज के बीच की चौड़ाई एल(मिमी)

रस्सी क्षमता(एम)

सामग्री:

घूर्णन दिशा: बाएँ या दाएँ
