उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रोडक्ट का नाम: | ग्रूव मल्टी केबल ड्रम | सामग्री: | Q355B स्टील |
|---|---|---|---|
| नाली प्रकार: | लेबस ग्रूव्स | उत्पाद का प्रकार: | लेबस ड्रम |
| कनेक्शन प्रकार ड्रम के साथ: | बोल्ट | रस्सी का दीया: | 4 ~ 80 मिमी |
| परतें: | 3~60 परतें | ग्रूविंग मशीनिंग: | सीएनसी मशीनिंग |
| Dia. दीया। of drum ड्रम का: | 500 मिमी | ड्रम मात्रा: | चार या अधिक |
| प्रमुखता देना: | मल्टी लेयर वाइंडिंग ग्रोव्ड केबल ड्रम,q355b ग्रूव्ड केबल ड्रम,न कि उच्छृंखल घुमावदार ग्रोव्ड विंच ड्रम |
||
ड्रिलिंग तकनीक और परिवहन की आवश्यकताओं को पूरा करने के लिए, चरखी को आमतौर पर मल्टी-शाफ्ट ड्राइव और अलग परिवहन के रूप में डिज़ाइन किया जाता है, जो न केवल सिस्टम को जटिल बनाता है, बल्कि लागत और स्थापना कार्यभार भी बढ़ाता है।इस प्रयोजन के लिए, चरखी की ट्रांसमिशन योजना, पावर इनपुट मोड और चरखी फ्रेम की संरचना ने अग्रणी काम किया है, मेरी कंपनी ने एक मल्टी ड्रम चरखी डिजाइन की है।चरखी मुख्य रूप से बेस, चरखी फ्रेम, रोलर शाफ्ट, रेत ड्रम शाफ्ट, शाफ्ट ड्राइव बॉक्स, डिस्क ब्रेक, क्रैश-प्रूफ क्राउन डिवाइस, मुख्य ब्रेक तंत्र और स्वचालित ड्रिलर इत्यादि से बनी होती है, और इनपुट शाफ्ट और शाफ्ट के बीच पावर शिफ्ट होती है। मैकेनिकल ट्रांसमिशन, ड्राइव शाफ्ट और रोलर शिफ्टिंग को अपनाने के लिए वायवीय क्लच को अपनाने के बीच, चार अवरुद्ध हैं, रिवर्स गियर।ड्रम शाफ्ट का अनुकरण और विश्लेषण करने और इसकी ताकत और कठोरता की जांच करने के लिए परिमित तत्व सॉफ़्टवेयर का उपयोग किया गया था।विश्लेषण और जांच परिणाम बताते हैं कि ड्रम और चरखी के फ्रेम का डिज़ाइन उचित है और व्यावहारिक कार्य आवश्यकताओं को पूरा करता है।
चरखी में, तार रस्सी एक अपूरणीय प्रभाव निभाती है, तो तार रस्सी की घटना से बचने के लिए हम कैसे अव्यवस्थित रस्सी है?एक चरखी के रूप में, यह तार रस्सी अराजकता से बचने के लिए कुछ तरीके भी बनाता है, इसके ड्रम में अधिक स्पष्ट नाली, डबल ड्रम चरखी होती है, इन खांचे को तार रस्सी से बेहतर ढंग से तय किया जा सकता है।
सबसे पहले, तार रस्सी को फहराने से पहले हल नहीं किया जाता है, और तार रस्सी को स्वयं जांचा जाता है, और टूटी हुई रस्सी के उच्च अनुपात वाले तार रस्सी को समय पर बदल दिया जाना चाहिए।दूसरा, चरखी को ठीक करने का अच्छा काम करें, चरखी का आधार अस्थिर है, और उठाने पर चरखी के विस्थापन का खतरा होता है।रस्सियाँ दिखाओ.तीसरा, उठाते समय तार की रस्सी का पालन करें और ड्रम को 90 डिग्री के कोण पर रखें।उपरोक्त छोटे चरखी तार रस्सी अराजकता की विधि से बचने के लिए है।चरखी पर कई भाग होते हैं।विभिन्न भागों का प्रभाव भिन्न होता है, और दोष प्रतिक्रिया विधि भिन्न होगी

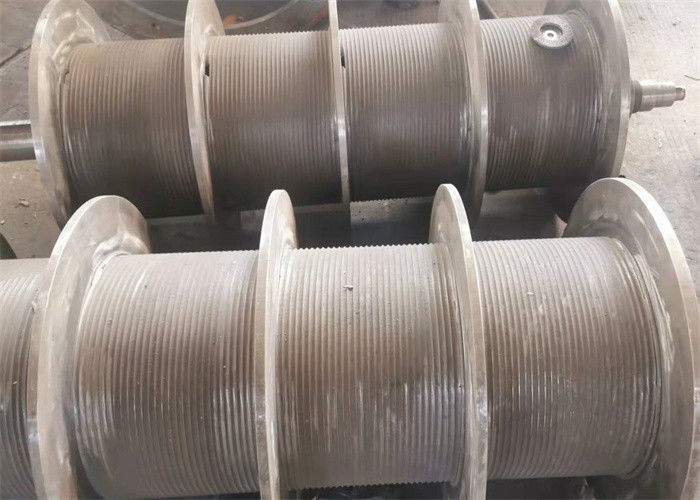

नाली ड्रम संरचना: ड्रम कोर, फ्लैंगेस, शाफ्ट, आदि

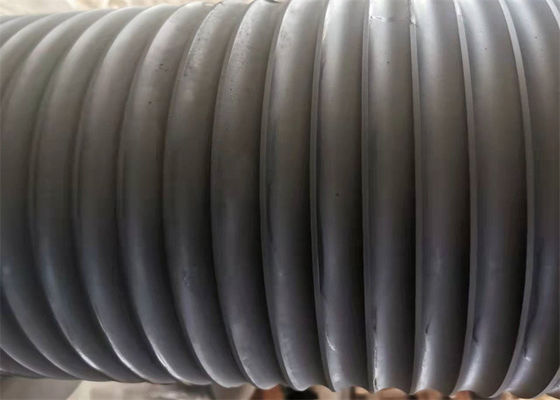

प्रसंस्करण: खांचे वाले रस्सी के ड्रम सीधे उनमें काटे जाते हैं। फ्लैंज के साथ विंच ड्रम, एलबीएस खांचे को सीधे ड्रम के शरीर में काटा जाता है, ग्राहकों की आवश्यकताओं के अनुसार, फ्लैंज या तो वेल्डेड होते हैं या स्क्रू-बोल्ट किए जाते हैं।खांचे की ज्यामिति रस्सी के निर्माण, व्यास और लंबाई और अनुप्रयोग द्वारा निर्धारित की जाती है।ड्रम में वास्तविक परिचालन स्थितियों के लिए आवश्यक माउंटिंग आयाम हैं।
1. अपतटीय समुद्री मशीनरी: अपतटीय पेट्रोलियम क्रेन चरखी, मूरिंग चरखी, ट्रैक्शन चरखी, मैन-राइडिंग चरखी, एंकर चरखी, हाइड्रोलॉजिकल चरखी
2. इंजीनियरिंग मशीनरी: केबल चरखी, टॉवर क्रेन, पाइलिंग मशीन, हाइड्रोलिक चरखी
3. तेल क्षेत्र उद्योग: तेल ड्रिलिंग रिग, पेट्रोलियम ट्रैक्टर लहरा, पेट्रोलियम वर्कओवर रिग, ट्रेलरमाउंटेड पंपिंग यूनिट चरखी, लॉगिंग चरखी, आदि
4. बिल्डिंग मशीनरी: बिल्डिंग वाइप वॉल विंच, वाइंडिंग होइस्ट, विंडलास
5. खनन चरखी: डिस्पैचिंग चरखी, प्रोप-पुलिंग चरखी, सिंकिंग चरखी, आदि
6. क्रेन मशीनरी: पुल उठाने वाली मशीन, टॉवर क्रेन, गैन्ट्री क्रेन, क्रॉलर क्रेन चरखी
लेबस प्रणाली चरखी ड्रम पर तार रस्सी के स्पूलिंग को नियंत्रित करने की एक विधि है ताकि भार और गति की स्थिति या रस्सी के आकार की गंभीरता के बावजूद, सुरक्षा के साथ स्पूल की जा सकने वाली परतों की संख्या की कोई व्यावहारिक सीमा न हो। और ढोल.
1. तार रस्सी व्यास या केबल व्यास (मिमी)
2. भीतरी व्यास D1(मिमी)
3. बाहरी व्यास D2(मिमी)
4.फ्लैंज के बीच की चौड़ाई एल(मिमी)
5.रस्सी क्षमता (एम)
6.सामग्री:
7. घूर्णन दिशा: बाएँ या दाएँ?

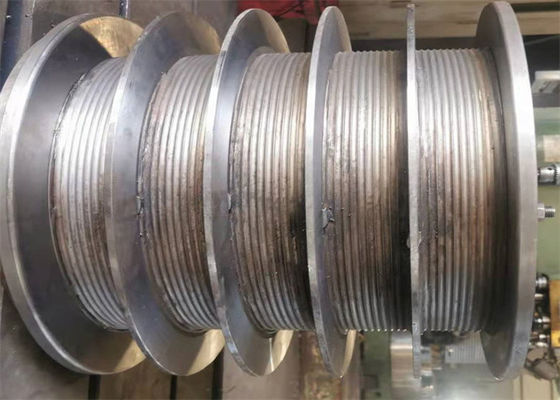

खांचे वाले चरखी ड्रम में मुख्य रूप से निम्नलिखित तीन प्रकार की संरचना होती है
1, स्प्लिसिंग प्रकार।इस संरचना में, रस्सी के खांचे के शरीर को पहले टाइल के 4 टुकड़ों में बनाया जाता है, और फिर टाइल के खांचे और हल्के ड्रम के शरीर के 4 टुकड़ों को एक साथ जोड़कर वेल्ड किया जाता है।
2, अभिन्न, रस्सी नाली सीधे ड्रम बॉडी, रस्सी नाली और ड्रम बॉडी पर एक के रूप में स्थित है।
3. प्लग वेल्डिंग प्रकार, रस्सी के खांचे को सिलेंडर बॉडी में बनाएं, और फिर इसे टाइल्स के 2 टुकड़ों में काटें, और ड्रम बॉडी पर प्लग वेल्डिंग करें।
| नहीं: | तार व्यास (मिमी): | घूर्णन दिशा | मुख्य ढोल व्यास(मिमी) |
मुख्य ड्रम की लंबाई (मिमी) | आवेदन |
| 1 | 8 10 13 | बायां हाथ, दायां हाथ | 430 | 763 | तेल वर्कओवर रिग चरखी, रस्सा चरखी टावर क्रेन |
| 2 | 13 18 20 | बायां हाथ, दायां हाथ | 623 | 1144 | इंजीनियरिंग चरखी, उठाने वाली चरखी, क्रॉलर क्रेन |
| 3 | 22 25 26 | बायां हाथ, दायां हाथ | 730 | 1220 | ऑयल वर्कओवर रिग, लॉगिंग चरखी |
| 4 | 18 22 32 | बायां हाथ, दायां हाथ | 670 | 1240 | ड्रिलिंग रिग चरखी, ड्रॉवर्क्स |
| 5 | 28 32 36 40 | बायां हाथ, दायां हाथ | 560 | 630 | घूर्णनशील ड्रिलिंग रिग चरखी, उठाने का उपकरण |
| 6 | 26 28 32 45 | बायां हाथ, दायां हाथ | 760 1146 | 1970 1765 |
अपतटीय क्रेन, |
1. समुद्री जहाज मशीनरी: अपतटीय तेल क्रेन चरखी, मूरिंग चरखी, कर्षण चरखी, रस्सा चरखी, लंगर चरखी और हाइड्रोलॉजिकल चरखी
2. पेट्रोलियम उद्योग: तेल ड्रिलिंग रिग, तेल लॉगिंग ट्रक चरखी, तेल वर्कओवर रिग, वाइपर, तेल ट्रक चरखी, आदि
3. उत्थापन मशीनरी: क्रेन, टावर क्रेन चरखी, गैन्ट्री क्रेन चरखी, क्रॉलर क्रेन चरखी, टायर क्रेन चरखी
4. निर्माण मशीनरी: निर्माण दीवार सफाई चरखी, सिंगल ड्रम चरखी और डबल ड्रम चरखी
5. अन्य निर्माण मशीनरी: केबल चरखी, टावर क्रेन, पाइल ड्राइवर, इलेक्ट्रिक हाइड्रोलिक चरखी
6. खनन मशीनरी: प्रेषण चरखी, कर्षण चरखी, झुका हुआ शाफ्ट चरखी, आदि
हमारी कंपनी ने वर्षों के अनुसंधान और विकास और सुधार के बाद, देश और विदेश में उन्नत प्रौद्योगिकी की प्रारंभिक शुरूआत की, उत्थापन मशीनरी मल्टी-लेयर वायर रस्सी पंक्ति रस्सी क्षेत्र में एक बड़ी सफलता हासिल की है,
2010 में, कंपनी ने डबल फोल्डिंग रोप ग्रूव ड्रम का उत्पादन पेटेंट प्राप्त किया, और अपना खुद का ब्रांड - एलबीएस स्थापित किया।वर्तमान में, कंपनी ने एक परिपक्व और स्थिर, क्रमबद्ध उत्पाद उत्पादन मोड का गठन किया है।
हमारे कारखाने में कास्टिंग, फोर्जिंग, गियर प्रोसेसिंग, शीट मेटल स्टैम्पिंग, रिवेटिंग, हीट ट्रीटमेंट और मैकेनिकल प्रोसेसिंग जैसे उन्नत उपकरणों के 2000 से अधिक सेट हैं।हाल के वर्षों में, जर्मनी सीडब्ल्यू1000 मशीनिंग केंद्र, सीएनसी चार अक्ष, पांच अक्ष लिंकेज मशीनिंग केंद्र, सीएनसी पंच, बड़ी सीएनसी हॉबिंग गियर ग्राइंडिंग मशीन, बड़ी सीएनसी फर्श बोरिंग और मिलिंग मशीन, वैक्यूम इलेक्ट्रॉन बीम वेल्डिंग, सीएनसी वेल्डिंग रोबोट और 80 रोल मशीन और अन्य उन्नत प्रसंस्करण उपकरण
