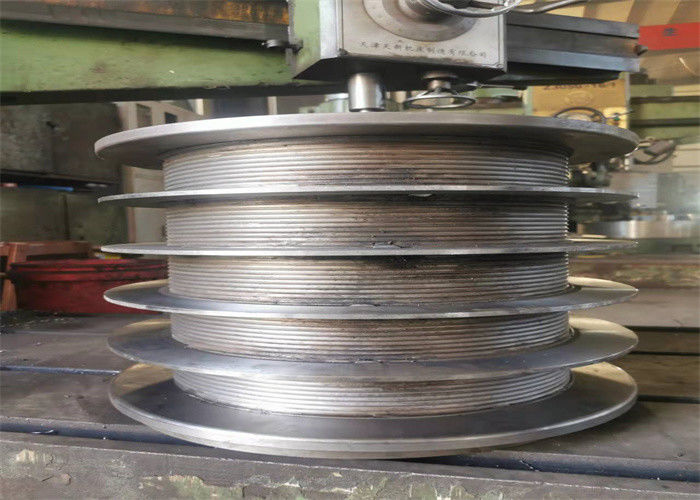

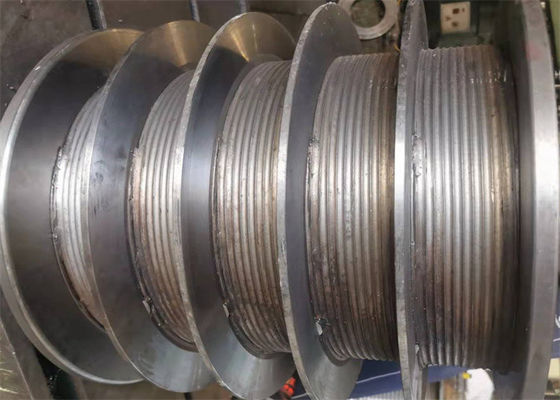

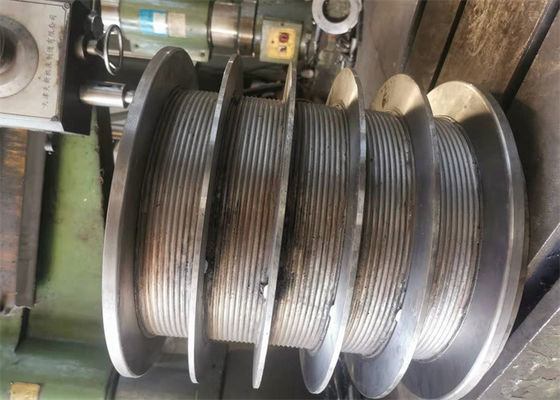

मल्टी लेयर वाइंडिंग केबल विनच ड्रम वायर रोप मल्टीपल लेबस ग्रोव्ड



हमने ड्रिलिंग रिग्स पर तार रस्सी की स्पूलिंग में सुधार करने की आवश्यकता देखी और विभिन्न तरीकों को आजमाना शुरू किया और अंततः "लेबस" पैटर्न बनाया जो आज भी तार रस्सी की कई परतों को समान रूप से और सटीक रूप से स्पूल करने के लिए उपयोग की जाने वाली सबसे अच्छी विधि है।LeBus अब उन सभी उद्योगों को अपने उत्पादों की आपूर्ति कर रहा है, जिन्हें रस्सी की कई परतों को फैलाने की आवश्यकता होती है, LeBus को अभी भी याद है कि इसकी शुरुआत कहां से हुई थी और LeBus ग्रूविंग और भी बहुत कुछ के साथ ऑयलफील्ड का समर्थन करने के लिए ऊपर और परे जाता है।आज तक LeBus का उपयोग व्यावहारिक रूप से दुनिया के हर ड्रिलिंग रिग और वर्कओवर रिग पर किया जाता है।.



नालीदार चरखी ड्रम सामग्री: कार्बन स्टील, मिश्र धातु इस्पात, स्टेनलेस स्टील, एल्यूमीनियम, उच्च शक्ति स्टील, आदि

सामग्री मानक: जीबी, एआईएसआई, एएसएमई, एएसटीएम, जेआईएस, डीआईएन, ...

परिवेश का तापमान: -40°C से +45°C

स्ट्रोएज परिवेश तापमान: -40 डिग्री सेल्सियस से +50 डिग्री सेल्सियस

ड्रम का ग्रूव प्रकार: सर्पिल ग्रूव्स या लेबस ग्रूव्स

ड्रम की घूर्णन दिशा: बायां हाथ या दाहिना हाथ

प्रसंस्करण विधि: मशीन कार्य

तार रस्सी का व्यास: 3 MM~100 MM

प्रसंस्करण उपकरण: सीएनसी मशीनिंग केंद्र



नहीं:	तार व्यास (मिमी)	खींचने वाला बल (केएन)	घूर्णन दिशा	ड्रम व्यास (मिमी)	ड्रम की लंबाई (मिमी)
1	3~8	3~10	बायां हाथ, दायां हाथ	>160	<1000
2	10~16	12~20	बायां हाथ, दायां हाथ	>320	<1000
3	18~24	20~80	बायां हाथ, दायां हाथ	>480	<1000
4	26~32	100~120	बायां हाथ, दायां हाथ	>640	<1000
5	34~40	150~200	बायां हाथ, दायां हाथ	>800	<1000
6	42~50	240~400	बायां हाथ, दायां हाथ	>1000	<1000



ड्रिल चरखी की ड्रम रस्सी नाली दोहरी टूटी हुई रेखा संरचना का रूप अपनाती है, और इसकी विशेषताएं विकर्ण रस्सी नाली और सीधी रस्सी नाली बारी-बारी से दिखाई देती हैं, इस प्रकार ड्रम की सतह पर दो विकर्ण रस्सी नाली क्षेत्र और दो सीधी रस्सी नाली क्षेत्र बनती हैं।तथाकथित झुकी हुई रस्सी नाली रस्सी की नाली को संदर्भित करती है जो ड्रम बस के साथ तिरछे रूप से प्रतिच्छेद करती है, और सीधी रस्सी नाली रस्सी नाली को संदर्भित करती है जो सीधे ड्रम बस के साथ प्रतिच्छेद करती है या निकला हुआ किनारा के समानांतर होती है।विकर्ण मजबूत नाली रस्सी नाली की पिच को नियंत्रित करती है, जो रस्सी नाली के एक चक्र में एक छोटे से अनुपात के लिए जिम्मेदार होती है।इसका संरचना बिंदु लोडिंग के दौरान एक्सट्रूज़न विरूपण, आपसी घर्षण और तार रस्सी के जल्दी पहनने की समस्याओं को प्रभावी ढंग से कम कर सकता है।

लेबस ग्रूव के प्रसंस्करण और उत्पादन को सीधे पूरे ड्रम पर संसाधित किया जा सकता है, और इसे रस्सी ग्रूव के साथ एक सेट में भी बनाया जा सकता है, और एक विभाजित प्रकार में बनाया जा सकता है, स्थापित होने पर चिकनी ड्रम में लपेटा जाता है, के साथ जुड़ा हुआ है बोल्ट या वेल्डिंग के माध्यम से ड्रम।फोल्डिंग रोप ग्रूव बैरल की सामग्री को कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील, एल्यूमीनियम या ग्लास फाइबर आदि में विभाजित किया जा सकता है। बैरल को शीट रोलिंग या कास्टिंग द्वारा बनाया जा सकता है।



ड्रिलिंग तकनीक और परिवहन की आवश्यकताओं को पूरा करने के लिए, चरखी को आमतौर पर मल्टी-शाफ्ट ड्राइव और अलग परिवहन के रूप में डिज़ाइन किया जाता है, जो न केवल सिस्टम को जटिल बनाता है, बल्कि लागत और स्थापना कार्यभार भी बढ़ाता है।इस प्रयोजन के लिए, चरखी की ट्रांसमिशन योजना, पावर इनपुट मोड और चरखी फ्रेम की संरचना ने अग्रणी काम किया है, मेरी कंपनी ने एक मल्टी ड्रम चरखी डिजाइन की है।चरखी मुख्य रूप से बेस, चरखी फ्रेम, रोलर शाफ्ट, रेत ड्रम शाफ्ट, शाफ्ट ड्राइव बॉक्स, डिस्क ब्रेक, क्रैश-प्रूफ क्राउन डिवाइस, मुख्य ब्रेक तंत्र और स्वचालित ड्रिलर इत्यादि से बनी होती है, और इनपुट शाफ्ट और शाफ्ट के बीच पावर शिफ्ट होती है। मैकेनिकल ट्रांसमिशन, ड्राइव शाफ्ट और रोलर शिफ्टिंग को अपनाने के लिए वायवीय क्लच को अपनाने के बीच, चार अवरुद्ध हैं, रिवर्स गियर।ड्रम शाफ्ट का अनुकरण और विश्लेषण करने और इसकी ताकत और कठोरता की जांच करने के लिए परिमित तत्व सॉफ़्टवेयर का उपयोग किया गया था।विश्लेषण और जांच परिणाम बताते हैं कि ड्रम और चरखी के फ्रेम का डिज़ाइन उचित है और व्यावहारिक कार्य आवश्यकताओं को पूरा करता है।



1. हमारे उत्पादों में कॉम्पैक्ट संरचना, हल्के वजन, सुरक्षित और संचालित करने में आसान जैसे फायदे हैं।

2. हमारे उत्पादों का उपयोग समुद्री डेक मशीनरी, बंदरगाह, पेट्रोलियम, ड्रिल मशीन, इंजीनियरिंग मशीनरी, खनन, भूवैज्ञानिक अन्वेषण और निर्माण मशीनरी आदि में सामान्य उठाने, ढोने और अन्य कार्यों के लिए किया जाता है।

3. उत्पाद एपीआई स्पेक 7K "ड्रिलिंग उपकरण के लिए विशिष्टता" के अनुसार डिजाइन और निर्मित किए जाते हैं।

4. उच्च आरंभिक एवं कार्यकुशलता

5. कम शोर के साथ विश्वसनीय संचालन
