उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

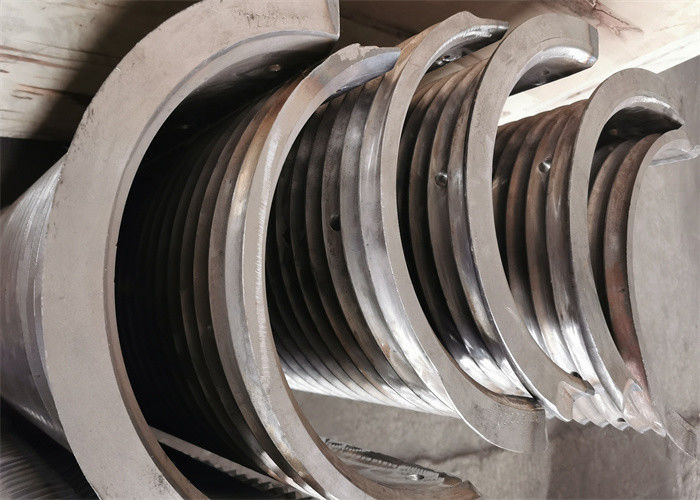

| प्रोडक्ट का नाम: | आस्तीन के साथ केबल चरखी ड्रम | ड्रम मात्रा: | एक ही या द्वि |
|---|---|---|---|
| ड्रम डिजाइन: | लेबस ग्रूव्ड | सामग्री: | Q355B |
| आवेदन रेंज: | लहरा या क्रेन | शक्ति का स्रोत: | बिजली |
| रस्सी की क्षमता: | 560 मिमी | रस्सी का व्यास: | 25 मिमी |
| certification: | ccs | कनेक्शन विधि: | वेल्डिंग या बोल्ट |
| प्रमुखता देना: | लेबस ग्रूव स्लीव्स केबल विंच ड्रम,स्पूलिंग केबल विंच ड्रम,मल्टीपल लेयर्स केबल लेबस ग्रूव्ड ड्रम |
||
| प्रोडक्ट का नाम | केबल चरखी ड्रम |
| ड्रम मात्रा | एक ही या द्वि |
| ड्रम डिज़ाइन | एलबीएस नाली या सर्पिल नाली |
| सामग्री | कार्बन स्टेनलेस और मिश्र धातु इस्पात |
| आकार | अनुकूलन |
| आवेदन रेंज | निर्माण खनन टर्मिनल संचालन |
| शक्ति का स्रोत | इलेक्ट्रिक और हाइड्रोलिक |
| रस्सी की क्षमता | 100~300M |
नालीदार चरखी ड्रम सामग्री: कार्बन स्टील, मिश्र धातु इस्पात, स्टेनलेस स्टील, एल्यूमीनियम, उच्च शक्ति स्टील, आदि
सामग्री मानक: जीबी, एआईएसआई, एएसएमई, एएसटीएम, जेआईएस, डीआईएन, ...
परिवेश का तापमान: -40°C से +45°C
स्ट्रोएज परिवेश तापमान: -40 डिग्री सेल्सियस से +50 डिग्री सेल्सियस
ड्रम का ग्रूव प्रकार: सर्पिल ग्रूव्स या लेबस ग्रूव्स
ड्रम की घूर्णन दिशा: बायां हाथ या दाहिना हाथ
प्रसंस्करण विधि: मशीन कार्य
तार रस्सी का व्यास: 3 MM~100 MM
प्रसंस्करण उपकरण: सीएनसी मशीनिंग केंद्र
| नहीं: | तार व्यास (मिमी) | खींचने वाला बल (केएन) | घूर्णन दिशा | ड्रम व्यास (मिमी) | ड्रम की लंबाई (मिमी) |
| 1 | 3~8 | 3~10 | बायां हाथ, दायां हाथ | >160 | <1000 |
| 2 | 10~16 | 12~20 | बायां हाथ, दायां हाथ | >320 | <1000 |
| 3 | 18~24 | 20~80 | बायां हाथ, दायां हाथ | >480 | <1000 |
| 4 | 26~32 | 100~120 | बायां हाथ, दायां हाथ | >640 | <1000 |
| 5 | 34~40 | 150~200 | बायां हाथ, दायां हाथ | >800 | <1000 |
| 6 | 42~50 | 240~400 | बायां हाथ, दायां हाथ | >1000 | <1000 |
1. हमारे उत्पादों में कॉम्पैक्ट संरचना, हल्के वजन, सुरक्षित और संचालित करने में आसान जैसे फायदे हैं।
2. हमारे उत्पादों का उपयोग समुद्री डेक मशीनरी, बंदरगाह, पेट्रोलियम, ड्रिल मशीन, इंजीनियरिंग मशीनरी, खनन, भूवैज्ञानिक अन्वेषण और निर्माण मशीनरी आदि में सामान्य उठाने, ढोने और अन्य कार्यों के लिए किया जाता है।
3. उत्पाद एपीआई स्पेक 7K "ड्रिलिंग उपकरण के लिए विशिष्टता" के अनुसार डिजाइन और निर्मित किए जाते हैं।
4. उच्च आरंभिक एवं कार्यकुशलता
5. कम शोर के साथ विश्वसनीय संचालन
1) तार रस्सी या केबल व्यास (मिमी)
2) मुख्य ड्रम व्यास (मिमी)
3) फ्लैंज के बीच की चौड़ाई (मिमी)
4) समायोजित की जाने वाली रस्सी या केबल की लंबाई
5) ड्रम की सामग्री और आवश्यकताएँ
6) रस्सी या केबल पर अधिकतम परिचालन भार
7) तार रस्सी प्रवेश की दिशा
8) रस्सी प्रवेश का प्रकार
9) निश्चित शीव से दूरी और फ्लैंज के बीच की स्थिति
10) फ्लैंज का बाहरी व्यास
सीएनसी मशीनिंग केंद्र
1. कार्बन संरचनात्मक स्टील: Q235A/B/C/D/E SS400 A36 SM400 St37-2 S235J...
2. कम मिश्र धातु उच्च शक्ति स्टील: Q345A/B/C/D/E Q390 Q420 Q460 15GrMo 20GrMo 12GrMoVNi 42GrMo...
3. मिश्र धातु संरचनात्मक इस्पात: 20Mn2 40Mn2 15Cr 30Cr 20CrMnMo 20CrNi...
4. पॉलिमर सामग्री, फाइबर सामग्री और पॉलियामाइड नायलॉन सामग्री।
5. स्टेनलेस स्टील सामग्री, एल्यूमीनियम सामग्री, आदि।
उत्पाद सामग्री का चयन ग्राहक के अनुरोध के अनुसार किया जा सकता है
प्रसंस्करण उपकरण: सीएनसी मशीनिंग केंद्र
खांचे की घूर्णन दिशा: बायां हाथ
तार रस्सी का व्यास: 3 MM~65 MM
प्रत्येक परत लैप्स: 20.5 लैप्स
परत: 5 परत
रस्सी नाली प्रकार: लेबस रस्सी नाली
रस्सियों की संख्या: दो
नाली ड्रम संरचना: ड्रम कोर, फ्लैंगेस, शाफ्ट, आदि

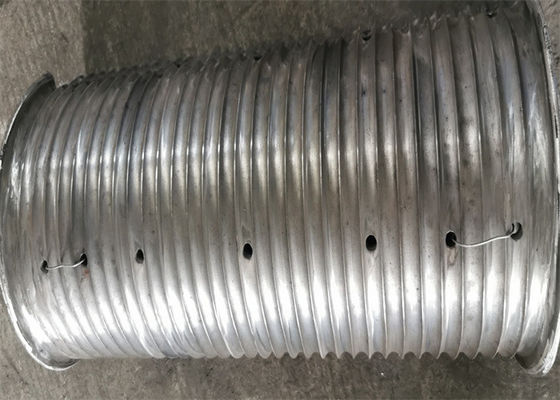

प्रसंस्करण: खांचे वाले रस्सी के ड्रम सीधे उनमें काटे जाते हैं। फ्लैंज के साथ विंच ड्रम, एलबीएस खांचे को सीधे ड्रम के शरीर में काटा जाता है, ग्राहकों की आवश्यकताओं के अनुसार, फ्लैंज या तो वेल्डेड होते हैं या स्क्रू-बोल्ट किए जाते हैं।खांचे की ज्यामिति रस्सी के निर्माण, व्यास और लंबाई और अनुप्रयोग द्वारा निर्धारित की जाती है।ड्रम में वास्तविक परिचालन स्थितियों के लिए आवश्यक माउंटिंग आयाम हैं।
1.ड्रिलिंग ऑपरेशन
2. उत्थापन/क्रेन
3.ऑफशोर
4. खनन एवं लॉगिंग
