उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

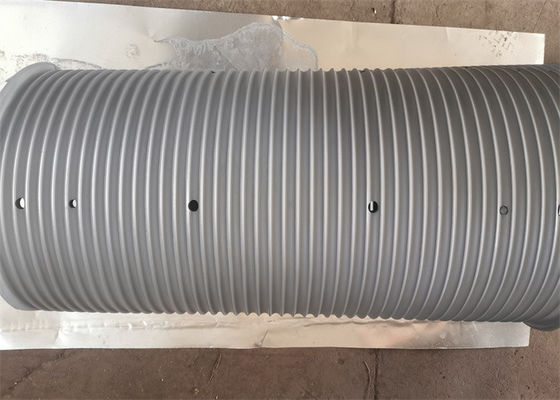

| प्रोडक्ट का नाम: | ग्रोव्ड केबल ड्रम | सामग्री: | कार्बन स्टील |
|---|---|---|---|
| नाली प्रकार: | लेबस ग्रूव्स | उत्पाद का प्रकार: | ड्रम आस्तीन |
| उपयोग: | केबल उठाने के उपकरण | कनेक्शन प्रकार ड्रम के साथ: | बोल्ट |
| रस्सी का दीया: | 2 ~ 80 मिमी | परतें: | 2~60 परतें |
| ग्रूविंग मशीनिंग: | सीएनसी मशीनिंग | Dia. दीया। of drum ड्रम का: | 500 मिमी |
| प्रमुखता देना: | भारोत्तोलन उपकरण अंडाकार केबल ड्रम,अनुकूलित क्रेन तार रस्सी ड्रम,अंडाकार केबल क्रेन तार रस्सी ड्रम; |
||
तार रस्सी के जीवन को बढ़ाने के लिए यह प्रणाली अभी भी सबसे प्रभावी और सही तरीका है।परीक्षणों से पता चला है कि वायर रस्सी विनिर्देशों के साथ उपयोग रस्सी खांचे से मेल खाता है, लेबस ड्रम तार रस्सी के जीवन को 500% से अधिक बढ़ा सकता है।
एलबीएस रस्सी नाली भार को परतों के बीच समान रूप से वितरित करती है, और अभ्यास साबित करता है कि यह तार रस्सी के जीवन को काफी हद तक बढ़ाता है।वास्तव में, परीक्षण सतह तार रस्सी के जीवन को 500% से अधिक बढ़ा सकती है।तार रस्सी की क्षति को कम करने से सुरक्षा बढ़ती है और मशीन का डाउनटाइम कम हो जाता है।
एलबीएस रस्सी नाली ड्रम का नुकसान यह है कि यह अधिक जटिल है, इसलिए यह सर्पिल रस्सी नाली ड्रम की तुलना में थोड़ा अधिक महंगा है।हालाँकि, इस अतिरिक्त लागत की भरपाई तार रस्सी में बचत से हो जाती है, जो महंगी है और इसे बदलने में उत्पादन समय लगता है।
एलबीएस रस्सी ग्रूव ड्रम को भी कुछ परिचालन स्थितियों की आवश्यकता होती है।इन स्थितियों में सबसे महत्वपूर्ण है तार रस्सी का विक्षेपण कोण, जो रील से पहली स्थिर चरखी तक तार रस्सी के बीच का कोण है।सामान्यतया, यह विक्षेपण कोण 1.5° से अधिक नहीं होना चाहिए और 0.5° से कम नहीं होना चाहिए।कुछ मामूली अंतर हैं (लगभग 0.25° भिन्नता), लेकिन इस सामान्य आँकड़े को याद रखना अच्छा है।इष्टतम विक्षेपण कोण भार, केबल संरचना और उठाने की गति पर भी निर्भर करता है।यह विक्षेपण कोण इंगित करता है कि ड्रम से चरखी तक प्रत्येक 10 मीटर के लिए, तार रस्सी और ड्रम के मध्य बिंदु के बीच की दूरी 260 मिमी (दो फ्लैंज के बीच 520 मिमी) से अधिक नहीं होनी चाहिए।9 क्यू2` 2 एल!एलबीएस ग्रूव रीलों के लिए, यदि विक्षेपण कोण अनुशंसित सीमा से अधिक है, तो एंगल कम्पेसाटर नामक एक विशेष रस्सी का उपयोग खांचे पर बाहरी तार रस्सी को बाहर निकालने या घुमाकर आराम करने और क्षतिग्रस्त होने के लिए किया जा सकता है।
तार रस्सी या केबल का आस्तीन व्यास
चिकने ड्रम का व्यास (रस्सी नाली का भीतरी व्यास)
रस्सी नाली ड्रम का बाहरी व्यास
ड्रम फ्लैंज के बीच की लंबाई
रस्सी की क्षमता
रस्सी नाली घुमाव (बाएँ या दाएँ)
एलबीएस ड्रम चमड़े की सामग्री की आवश्यकता है
क्या चित्र या अन्य आवश्यकताएं प्रदान की गई हैं
| नहीं: | तार व्यास (मिमी): | घूर्णन दिशा | मुख्य ढोल व्यास(मिमी) |
मुख्य ड्रम की लंबाई (मिमी) | आवेदन |
| 1 | 8 10 13 | बायां हाथ, दायां हाथ | 430 | 763 | तेल वर्कओवर रिग चरखी, रस्सा चरखी टावर क्रेन |
| 2 | 13 18 20 | बायां हाथ, दायां हाथ | 623 | 1144 | इंजीनियरिंग चरखी, उठाने वाली चरखी, क्रॉलर क्रेन |
| 3 | 22 25 26 | बायां हाथ, दायां हाथ | 730 | 1220 | ऑयल वर्कओवर रिग, लॉगिंग चरखी |
| 4 | 18 22 32 | बायां हाथ, दायां हाथ | 670 | 1240 | ड्रिलिंग रिग चरखी, ड्रॉवर्क्स |
| 5 | 28 32 36 40 | बायां हाथ, दायां हाथ | 560 | 630 | घूर्णनशील ड्रिलिंग रिग चरखी, उठाने का उपकरण |
| 6 | 26 28 32 45 | बायां हाथ, दायां हाथ | 760 1146 | 1970 1765 |
अपतटीय क्रेन, |
1. समुद्री जहाज मशीनरी: अपतटीय तेल क्रेन चरखी, मूरिंग चरखी, कर्षण चरखी, रस्सा चरखी, लंगर चरखी और हाइड्रोलॉजिकल चरखी
2. पेट्रोलियम उद्योग: तेल ड्रिलिंग रिग, तेल लॉगिंग ट्रक चरखी, तेल वर्कओवर रिग, वाइपर, तेल ट्रक चरखी, आदि
3. उत्थापन मशीनरी: क्रेन, टावर क्रेन चरखी, गैन्ट्री क्रेन चरखी, क्रॉलर क्रेन चरखी, टायर क्रेन चरखी
4. निर्माण मशीनरी: निर्माण दीवार सफाई चरखी, सिंगल ड्रम चरखी और डबल ड्रम चरखी
5. अन्य निर्माण मशीनरी: केबल चरखी, टावर क्रेन, पाइल ड्राइवर, इलेक्ट्रिक हाइड्रोलिक चरखी
6. खनन मशीनरी: प्रेषण चरखी, कर्षण चरखी, झुका हुआ शाफ्ट चरखी, आदि
ड्रिल चरखी की ड्रम रस्सी नाली दोहरी टूटी हुई रेखा संरचना का रूप अपनाती है, और इसकी विशेषताएं विकर्ण रस्सी नाली और सीधी रस्सी नाली बारी-बारी से दिखाई देती हैं, इस प्रकार ड्रम की सतह पर दो विकर्ण रस्सी नाली क्षेत्र और दो सीधी रस्सी नाली क्षेत्र बनती हैं।तथाकथित झुकी हुई रस्सी नाली रस्सी की नाली को संदर्भित करती है जो ड्रम बस के साथ तिरछे रूप से प्रतिच्छेद करती है, और सीधी रस्सी नाली रस्सी नाली को संदर्भित करती है जो सीधे ड्रम बस के साथ प्रतिच्छेद करती है या निकला हुआ किनारा के समानांतर होती है।विकर्ण मजबूत नाली रस्सी नाली की पिच को नियंत्रित करती है, जो रस्सी नाली के एक चक्र में एक छोटे से अनुपात के लिए जिम्मेदार होती है।इसका संरचना बिंदु लोडिंग के दौरान एक्सट्रूज़न विरूपण, आपसी घर्षण और तार रस्सी के जल्दी पहनने की समस्याओं को प्रभावी ढंग से कम कर सकता है।

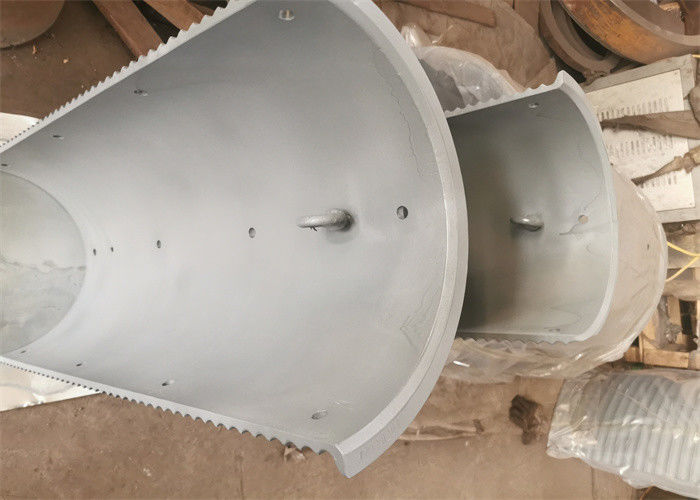

लेबस ग्रूव के प्रसंस्करण और उत्पादन को सीधे पूरे ड्रम पर संसाधित किया जा सकता है, और इसे रस्सी ग्रूव के साथ एक सेट में भी बनाया जा सकता है, और एक विभाजित प्रकार में बनाया जा सकता है, स्थापित होने पर चिकनी ड्रम में लपेटा जाता है, के साथ जुड़ा हुआ है बोल्ट या वेल्डिंग के माध्यम से ड्रम।फोल्डिंग रोप ग्रूव बैरल की सामग्री को कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील, एल्यूमीनियम या ग्लास फाइबर आदि में विभाजित किया जा सकता है। बैरल को शीट रोलिंग या कास्टिंग द्वारा बनाया जा सकता है।
