उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

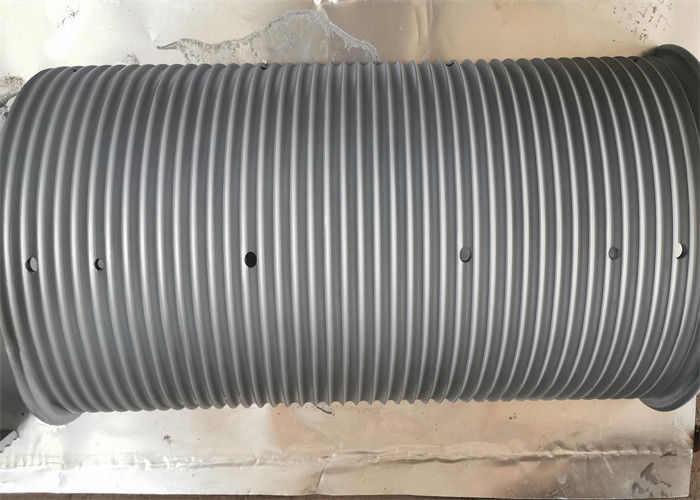

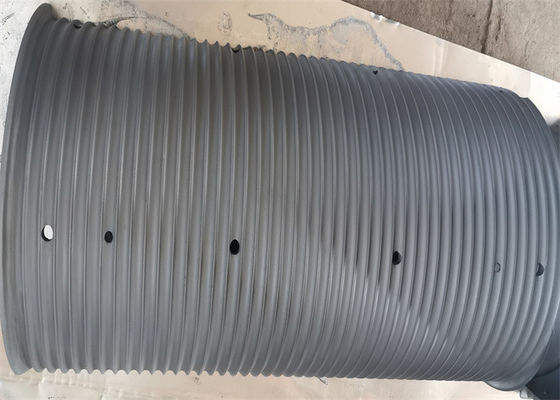

| प्रोडक्ट का नाम: | ग्रोव्ड केबल ड्रम | सामग्री: | कार्बन स्टील |
|---|---|---|---|
| नाली प्रकार: | लेबस ग्रूव्स | उत्पाद का प्रकार: | ड्रम आस्तीन |
| रंग: | स्लेटी | कनेक्शन प्रकार ड्रम के साथ: | बोल्ट |
| रस्सी का दीया: | 2 ~ 80 मिमी | परतें: | 2~50 परतें |
| ग्रूविंग मशीनिंग: | सीएनसी मशीनिंग | Dia. दीया। of drum ड्रम का: | 300 मिमी |
| प्रमुखता देना: | लेबस ग्रोव्ड ड्रम अनुकूलित,लेदर ग्रोव्ड केबल ड्रम,लेदर ग्रूव्ड केबल ड्रम |
||
तार रस्सी के जीवन को बढ़ाने के लिए यह प्रणाली अभी भी सबसे प्रभावी और सही तरीका है।परीक्षणों से पता चला है कि वायर रस्सी विनिर्देशों के साथ उपयोग रस्सी खांचे से मेल खाता है, लेबस ड्रम तार रस्सी के जीवन को 500% से अधिक बढ़ा सकता है।
एलबीएस रस्सी नाली भार को परतों के बीच समान रूप से वितरित करती है, और अभ्यास साबित करता है कि यह तार रस्सी के जीवन को काफी हद तक बढ़ाता है।वास्तव में, परीक्षण सतह तार रस्सी के जीवन को 500% से अधिक बढ़ा सकती है।तार रस्सी की क्षति को कम करने से सुरक्षा बढ़ती है और मशीन का डाउनटाइम कम हो जाता है।
एलबीएस रस्सी नाली ड्रम का नुकसान यह है कि यह अधिक जटिल है, इसलिए यह सर्पिल रस्सी नाली ड्रम की तुलना में थोड़ा अधिक महंगा है।हालाँकि, इस अतिरिक्त लागत की भरपाई तार रस्सी में बचत से हो जाती है, जो महंगी है और इसे बदलने में उत्पादन समय लगता है।
एलबीएस रस्सी ग्रूव ड्रम को भी कुछ परिचालन स्थितियों की आवश्यकता होती है।इन स्थितियों में सबसे महत्वपूर्ण है तार रस्सी का विक्षेपण कोण, जो रील से पहली स्थिर चरखी तक तार रस्सी के बीच का कोण है।सामान्यतया, यह विक्षेपण कोण 1.5° से अधिक नहीं होना चाहिए और 0.5° से कम नहीं होना चाहिए।कुछ मामूली अंतर हैं (लगभग 0.25° भिन्नता), लेकिन इस सामान्य आँकड़े को याद रखना अच्छा है।इष्टतम विक्षेपण कोण भार, केबल संरचना और उठाने की गति पर भी निर्भर करता है।यह विक्षेपण कोण इंगित करता है कि ड्रम से चरखी तक प्रत्येक 10 मीटर के लिए, तार रस्सी और ड्रम के मध्य बिंदु के बीच की दूरी 260 मिमी (दो फ्लैंज के बीच 520 मिमी) से अधिक नहीं होनी चाहिए।9 क्यू2` 2 एल!एलबीएस ग्रूव रीलों के लिए, यदि विक्षेपण कोण अनुशंसित सीमा से अधिक है, तो एंगल कम्पेसाटर नामक एक विशेष रस्सी का उपयोग ग्रूव पर बाहरी तार रस्सी को बाहर निकालने या घुमाकर आराम करने और क्षतिग्रस्त होने के लिए किया जा सकता है।
तार रस्सी या केबल का आस्तीन व्यास
चिकने ड्रम का व्यास (रस्सी नाली का भीतरी व्यास)
रस्सी नाली ड्रम का बाहरी व्यास
ड्रम फ्लैंज के बीच की लंबाई
रस्सी की क्षमता
रस्सी नाली घुमाव (बाएँ या दाएँ)
एलबीएस ड्रम चमड़े की सामग्री की आवश्यकता है
क्या चित्र या अन्य आवश्यकताएं प्रदान की गई हैं
| नहीं: | तार व्यास (मिमी): | घूर्णन दिशा | मुख्य ढोल व्यास(मिमी) |
मुख्य ड्रम की लंबाई (मिमी) | आवेदन |
| 1 | 8 10 13 | बायां हाथ, दायां हाथ | 430 | 763 | तेल वर्कओवर रिग चरखी, रस्सा चरखी टावर क्रेन |
| 2 | 13 18 20 | बायां हाथ, दायां हाथ | 623 | 1144 | इंजीनियरिंग चरखी, उठाने वाली चरखी, क्रॉलर क्रेन |
| 3 | 22 25 26 | बायां हाथ, दायां हाथ | 730 | 1220 | ऑयल वर्कओवर रिग, लॉगिंग चरखी |
| 4 | 18 22 32 | बायां हाथ, दायां हाथ | 670 | 1240 | ड्रिलिंग रिग चरखी, ड्रॉवर्क्स |
| 5 | 28 32 36 40 | बायां हाथ, दायां हाथ | 560 | 630 | घूर्णनशील ड्रिलिंग रिग चरखी, उठाने का उपकरण |
| 6 | 26 28 32 45 | बायां हाथ, दायां हाथ | 760 1146 | 1970 1765 |
अपतटीय क्रेन, |
1. समुद्री जहाज मशीनरी: अपतटीय तेल क्रेन चरखी, मूरिंग चरखी, कर्षण चरखी, रस्सा चरखी, लंगर चरखी और हाइड्रोलॉजिकल चरखी
2. पेट्रोलियम उद्योग: तेल ड्रिलिंग रिग, तेल लॉगिंग ट्रक चरखी, तेल वर्कओवर रिग, वाइपर, तेल ट्रक चरखी, आदि
3. उत्थापन मशीनरी: क्रेन, टावर क्रेन चरखी, गैन्ट्री क्रेन चरखी, क्रॉलर क्रेन चरखी, टायर क्रेन चरखी
4. निर्माण मशीनरी: निर्माण दीवार सफाई चरखी, सिंगल ड्रम चरखी और डबल ड्रम चरखी
5. अन्य निर्माण मशीनरी: केबल चरखी, टावर क्रेन, पाइल ड्राइवर, इलेक्ट्रिक हाइड्रोलिक चरखी
6. खनन मशीनरी: प्रेषण चरखी, कर्षण चरखी, झुका हुआ शाफ्ट चरखी, आदि
ड्रम के अंदर प्रत्येक सर्कल में एलबीएस नाली सीधी रेखा वाली नाली और विकर्ण रस्सी नाली से बनी होती है, और प्रत्येक सर्कल सीधी तार रस्सी नाली और विकर्ण रस्सी नाली की स्थिति बिल्कुल समान होती है।जब मल्टी-लेयर वाइंडिंग के लिए तार रस्सी, विकर्ण रस्सी नाली के माध्यम से ऊपरी तार रस्सी और निचली रस्सी क्रॉसओवर बिंदु स्थिति तय की जाती है, तो ऊपरी स्टील तार रस्सी का क्रॉसओवर तिरछी रेखा में होता है।सीधे रस्सी के खांचे में, ऊपरी स्टील के तार की रस्सी पूरी तरह से दो निचले स्टील के तार रस्सियों से बने खांचे में गिर जाती है, रस्सियों के बीच लाइन संपर्क बनाती है, ऊपरी और निचली रस्सी के बीच संपर्क स्थिर होता है, जब रिटर्न लाइन, स्टेप रिटेनिंग रिंग होती है ड्रम के दोनों सिरों पर रिटर्न फ्लैंज के साथ, तार रस्सी को आसानी से चढ़ने और लौटने के लिए गाइड करें, आपसी एक्सट्रूज़न के कारण होने वाली रस्सी विकार से बचें।इसलिए तार की रस्सी को व्यवस्थित और सुचारू रूप से ऊपरी परत में स्थानांतरित किया जाता है, मल्टी-लेयर वाइंडिंग का एहसास होता है।
एलबीएस ड्रम विदेश से लाई गई तार रस्सी की मल्टी-लेयर वाइंडिंग के लिए एक प्रकार का खांचा है।इस रस्सी के कारण ड्रम में नाली बन जाती है
अधिकांश परिधीय खंड को निकला हुआ किनारा अंत चेहरे के समानांतर रखा जाता है, केवल एक बहुत छोटे खंड में और निकला हुआ किनारा अंत चेहरा चौराहा होता है,
हालाँकि, मुड़ने की एक घटना होती है, इसे "फोल्डिंग रोप ग्रूव" का नाम भी दिया जाता है।
वर्षों के व्यावहारिक उपयोग ने साबित कर दिया है कि विशेष रस्सी नाली संरचना के साथ इस तरह का ड्रम मल्टी-लेयर घुमावदार रस्सी की कठिनाई को अच्छी तरह से हल कर सकता है
डबल फोल्डिंग केबल ग्रूव सिस्टम यह सुनिश्चित करता है कि ड्रम पर मल्टी-लेयर वाइंडिंग वायर रस्सी पूरी तरह से आसानी से ड्रम में खींची और बाहर निकाली जाए।
तार रस्सी के जीवन को बढ़ाने के लिए यह प्रणाली अभी भी सबसे प्रभावी और सही तरीका है।परीक्षणों से पता चला है कि वायर रस्सी विनिर्देशों के साथ उपयोग रस्सी खांचे से मेल खाता है, लेबस ड्रम तार रस्सी के जीवन को 500% से अधिक बढ़ा सकता है।
एलबीएस रस्सी नाली भार को परतों के बीच समान रूप से वितरित करती है, और अभ्यास साबित करता है कि यह तार रस्सी के जीवन को काफी हद तक बढ़ाता है।वास्तव में, परीक्षण सतह तार रस्सी के जीवन को 500% से अधिक बढ़ा सकती है।तार रस्सी की क्षति को कम करने से सुरक्षा बढ़ती है और मशीन का डाउनटाइम कम हो जाता है।
