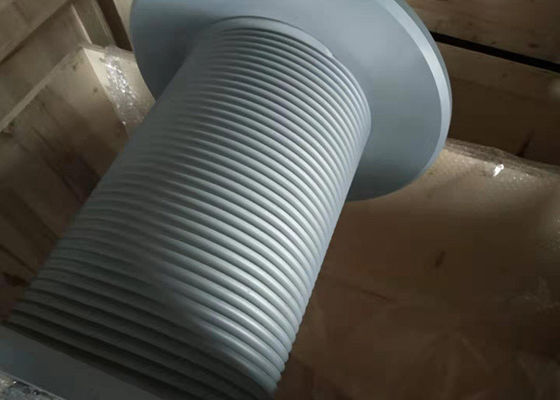

सीसीएस वायर रस्सी ड्रम हाइड्रोलिक इंजीनियरिंग उपकरण ऊपर उठाना मुख्य भाग अंडाकार स्टील

हाइड्रोलिक इंजीनियरिंग उपकरण लहरा मुख्य भाग तार रस्सी नालीदार स्टील ड्रम

1. कार्बन संरचनात्मक स्टील: Q235A/B/C/D/E SS400 A36 SM400 St37-2 S235J...
2. कम मिश्र धातु उच्च शक्ति स्टील: Q345A/B/C/D/E Q390 Q420 Q460 15GrMo 20GrMo 12GrMoVNi 42GrMo...
3. मिश्र धातु संरचनात्मक इस्पात: 20Mn2 40Mn2 15Cr 30Cr 20CrMnMo 20CrNi...
4. पॉलिमर सामग्री, फाइबर सामग्री और पॉलियामाइड नायलॉन सामग्री।
5. स्टेनलेस स्टील सामग्री, एल्यूमीनियम सामग्री, आदि।
उत्पाद सामग्री का चयन ग्राहक के अनुरोध के अनुसार किया जा सकता है

सबसे पहले, तार रस्सी को फहराने से पहले हल नहीं किया जाता है, और तार रस्सी को स्वयं जांचा जाता है, और टूटी हुई रस्सी के उच्च अनुपात वाले तार रस्सी को समय पर बदल दिया जाना चाहिए।दूसरा, चरखी को ठीक करने का अच्छा काम करें, चरखी का आधार अस्थिर है, और उठाने पर चरखी के विस्थापन का खतरा होता है।रस्सियाँ दिखाओ.तीसरा, उठाते समय तार की रस्सी का पालन करें और ड्रम को 90 डिग्री के कोण पर रखें।उपरोक्त छोटे चरखी तार रस्सी अराजकता की विधि से बचने के लिए है।चरखी पर कई भाग होते हैं।विभिन्न भागों का प्रभाव भिन्न होता है, और दोष प्रतिक्रिया विधि भिन्न होगी

पर्यावरण का उपयोग:

1. बाहरी उपयोग की अनुमति है;

2. ऊंचाई 2000M से अधिक न हो;

3. परिवेश का तापमान -30℃ ~ +65℃;

4. इसे बारिश, छींटे और धूल की स्थिति में काम करने की अनुमति है।

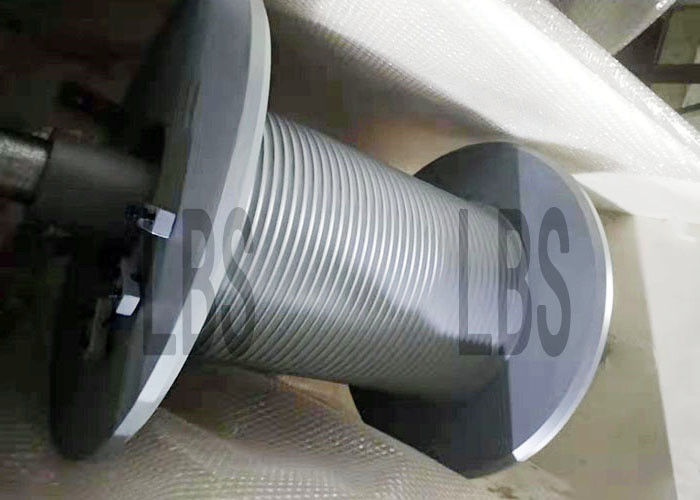

यह एलबीएस रील मॉडल है: एलबीएसजेड1080-1300

रिबास ड्रम का व्यास 1080 मिमी है, लंबाई 1300 मिमी है,

तार रस्सी की बेहतर सुरक्षा के लिए, जहाज चरखी तार रस्सी श्रृंखला कनेक्शन या ड्रिलिंग रिग, क्रेन लिंक केबल बिछाने के संचालन के साथ साइट पर तार रस्सी बिछाने की सेवा प्रदान करें।

विंच ड्रम ऑयल रिग विंच, विंच ड्रम का एक महत्वपूर्ण हिस्सा है

घाव तार की रस्सी का एक सिरा रस्सी क्लिप के माध्यम से ड्रम रस्सी सॉकेट पर तय किया जाता है, और दूसरा सिरा

स्काई कार के गाइड व्हील को ट्रॉली पुली समूह में पेश किया गया है, और ट्रॉली पुली समूह स्थापित किया गया है

हुक, नल और ड्रिल पाइप स्ट्रिंग से सुसज्जित।जब चरखी काम करती है, तो वह घाव हो जाती है

ड्रम पर स्टील वायर रस्सी ड्रम के सकारात्मक और नकारात्मक घुमाव के माध्यम से रस्सी को घुमाने और छोड़ने की क्रिया का एहसास कराती है

ड्रम तार रस्सी के तेज़ रस्सी तनाव को सहन करता है, और ड्रम संरचना को ताकत के अनुरूप होना चाहिए

बाहर, लेकिन यह भी सुनिश्चित करने के लिए कि तार रस्सी अच्छी तरह से घूम रही है।

हाल के दशकों में तेल ड्रिलिंग विंच के विकास के साथ, विंच अधिक दिखाई देने लगे हैं

ट्रांसमिशन फॉर्म और संरचना फॉर्म, लेकिन चरखी ड्रम की घुमावदार रस्सी नियम नहीं बदला है, हमारी कंपनी ने लेबस रस्सी नाली विकसित की है जिसमें स्पष्ट फायदे हैं।लेबस रस्सी नाली डबल लाइन फॉर्म, मल्टी-लेयर वाइंडिंग के लिए उपयुक्त, स्टील वायर रस्सी विकार घटना को प्रभावी ढंग से कम या टाल सकता है।ड्रॉवर्क्स ड्रम की डिजाइन प्रक्रिया में, ड्रॉवर्क्स ड्रम में एक बड़ी ओपनिंग रेंज होती है छोटी, निचला व्यास चयन, गाइड ब्लॉक की स्थिति, रस्सी सॉकेट संरचना, रस्सी नाली रिक्ति, रस्सी नाली सर्पिल अनुभाग के समानांतर खंड और चढ़ाई अनुभाग होगा ड्रम रस्सी घुमावदार के प्रभाव को प्रभावित करते हैं, क्योंकि यह, चरखी ड्रम संरचना और विशेषताओं का अध्ययन, तेल क्षेत्र क्षेत्र उछाल ड्रम अव्यवस्थित रस्सी घटना को कम करने या बचने में मदद करेगा, तार रस्सी और ड्रम जीवन के उपयोग को लम्बा खींच देगा।

जब स्प्लिट टाइप ड्रम फेंस स्किन स्थापित की जाती है, तो स्प्लिट फेंस स्किन स्लीव को चिकने स्लॉटलेस ड्रम पर लपेटा जाता है, और बोल्ट या वेल्डिंग के माध्यम से ड्रम के साथ निकटता से जोड़ा जाता है, ताकि सतह के बाहर ड्रम की मूल चिकनी सतह का रूप बन जाए। लेबस डबल फोल्डिंग रस्सी नाली का, जो चरखी संशोधन या ड्रम के प्रतिस्थापन के अनुप्रयोग के लिए सुविधाजनक है।

1) तार रस्सी या केबल व्यास (मिमी)
2) मुख्य ड्रम व्यास (मिमी)
3) फ्लैंज के बीच की चौड़ाई (मिमी)
4) समायोजित की जाने वाली रस्सी या केबल की लंबाई
5) ड्रम की सामग्री और आवश्यकताएँ
6) रस्सी या केबल पर अधिकतम परिचालन भार
7) तार रस्सी प्रवेश की दिशा
8) रस्सी प्रवेश का प्रकार
9) निश्चित शीव से दूरी और फ्लैंज के बीच की स्थिति
10) फ्लैंज का बाहरी व्यास

1. पेट्रोलियम उद्योग: तेल ड्रिलिंग रिग, पेट्रोलियम ट्रैक्टर लहरा, पेट्रोलियम वर्कओवर रिग, ट्रेलरमाउंटेड पंपिंग यूनिट चरखी, आदि
2. क्रेन मशीनरी: पुल उठाने वाली मशीन, टावर क्रेन
3. लहरा: बिल्डिंग वाइप वॉल मशीन, वाइंडिंग मशीन
4. इंजीनियरिंग मशीनरी: टावर क्रेन, पाइलिंग मशीन
5. समुद्री मशीनरी: अपतटीय पेट्रोलियम क्रेन चरखी, ड्रॉवर्क्स और होइस्ट

प्रारंभिक परिचय में घरेलू और विदेशी उन्नत तकनीकों का उपयोग किया गया, वर्षों के अनुसंधान एवं विकास के बाद, हमारी कंपनी को मशीनरी के मल्टीलेयर स्पूलिंग क्षेत्र को उठाने में एक बड़ी सफलता मिली और 2010 में एलबीएस ग्रूव के उत्पादन पेटेंट प्राप्त किया। इस बीच हमने अपना ब्रांड -एलबीएस बनाया।वर्तमान में, कंपनी ने एक स्थिर और क्रमबद्ध उत्पादन मोड का गठन किया है।

ड्राइंग की रूपरेखा संरचना

प्रसंस्करण तकनीक
