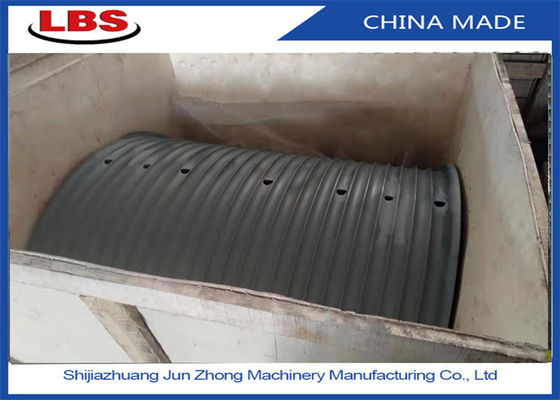

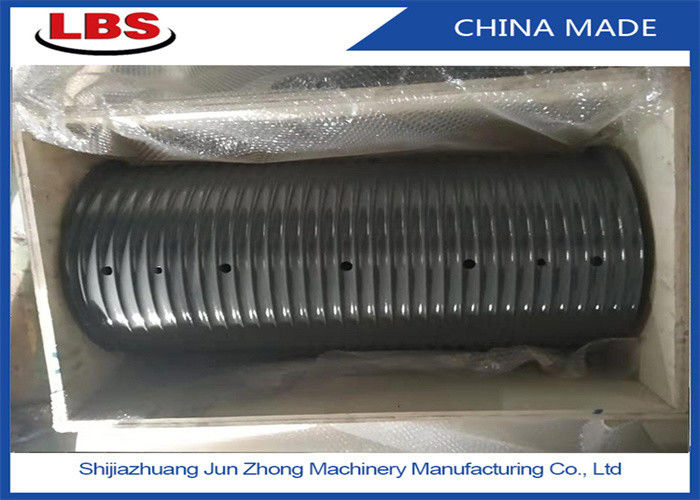

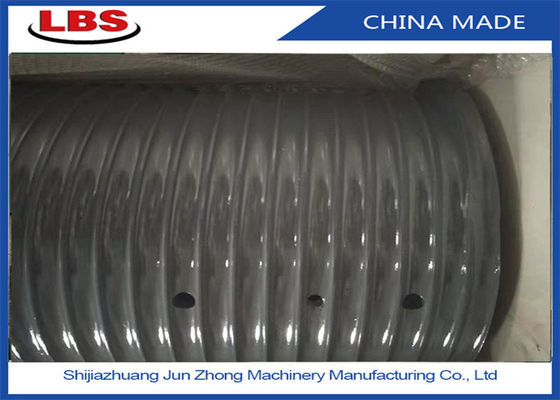

नायलॉन पॉलिमर या स्टील के आस्तीन के साथ लिफ्ट पार्ट्स एलबीएस विंच रस्सी ड्रम

नायलॉन पॉलिमर या स्टील के आस्तीन के साथ लिफ्ट पार्ट्स एलबीएस विंच रस्सी ड्रम

एलबीएस ड्रम एक प्रकार का ग्रूव फॉर्म है जो विदेश से लाए गए तार रस्सी के बहु-परत घुमाव के लिए उपयुक्त है।क्योंकि इस तरह के रस्सी नाली ड्रम परिधि दिशा के अधिकांश खंडों में निकला हुआ किनारा अंत चेहरे के साथ समानांतर रखा जाता है, और केवल एक बहुत छोटे सेक्शन में फ्लैंज के अंत के चेहरे के साथ प्रतिच्छेदन करता है, रस्सी ग्रूव को घुमाया जाना चाहिए, इसलिए नाम "folding rope groove" है।

व्यावहारिक उपयोग के वर्षों से पता चलता है कि ड्रम की इस तरह की विशेष रस्सी ग्रूव संरचना, तार रस्सी बहु-परत घुमावदार रस्सी के बारे में डबल तह तार स्लॉट प्रणाली की समस्या को अच्छी तरह से हल कर सकते हैं,यह सुनिश्चित करने के लिए कि ड्रम घुमावदार रस्सी पर बहुपरत पूरी तरह से शामिल है और रोल बाहर सुचारू रूप से, और तार रस्सी के सेवा जीवन को बहुत बढ़ा सकता है, यह प्रणाली अभी भी सबसे प्रभावी और सबसे सही विधि है।परीक्षणों से पता चला है कि Lebus ड्रम तार रस्सी के विनिर्देशों के अनुरूप रस्सी ग्रूव के साथ तार रस्सी के जीवन को 500% से अधिक तक बढ़ा सकता है.

पर्यावरण का उपयोग:

1. बाहरी उपयोग की अनुमति है;

2. ऊंचाई 2000 मीटर से अधिक नहीं है;

3. परिवेश का तापमान -30°C ~ +65°C;

4इसे वर्षा, छिड़काव और धूल की स्थिति में काम करने की अनुमति है।

यह एलबीएस रील मॉडल हैः LBSZ1080-1300

रिबास ड्रम का व्यास 1080 मिमी है, लंबाई 1300 मिमी है,

तार रस्सी बिछाने की सेवा प्रदान करें, जहाज लिंच तार रस्सी श्रृंखला कनेक्शन या ड्रिलिंग रिग, क्रेन लिंक केबल बिछाने का संचालन के साथ साइट में, तार रस्सी की बेहतर सुरक्षा के लिए।

विंच ड्रम तेल रिग विंच, विंच ड्रम का एक महत्वपूर्ण हिस्सा है

घाव तार रस्सी के एक छोर एक रस्सी क्लिप के माध्यम से ड्रम रस्सी सॉकेट पर तय है, और दूसरे छोर

आकाश कार का मार्गदर्शन पहिया ट्रॉली पल्ली समूह में पेश किया जाता है, और ट्रॉली पल्ली समूह स्थापित किया जाता है

हुक, नल और ड्रिल पाइप तारों से लैस। जब लिंच काम करता है, यह घुमावदार है

ड्रम पर इस्पात तार रस्सी ड्रम के सकारात्मक और नकारात्मक घूर्णन के माध्यम से घुमावदार और रस्सी को जारी करने की कार्रवाई का एहसास होता है

ड्रम तार रस्सी के तेजी से रस्सी तनाव सहन करता है, और ड्रम संरचना ताकत को पूरा करना चाहिए

बाहर, लेकिन यह भी सुनिश्चित करने के लिए कि तार रस्सी बारीकी से घुमावदार।

हाल के दशकों में तेल ड्रिलिंग विंच के विकास के साथ, विंच अधिक दिखाई देते हैं

ट्रांसमिशन के रूप और संरचना के रूप में, लेकिन लिंच ड्रम के घुमावदार रस्सी नियम में कोई बदलाव नहीं है, हमारी कंपनी ने लेबस रस्सी ग्रूव विकसित किया है जिसमें स्पष्ट फायदे हैं।LEBUS रस्सी ग्रूव डबल लाइन फॉर्म, बहु-स्तर घुमाव के लिए उपयुक्त है, प्रभावी ढंग से कम या स्टील तार रस्सी विकार घटना से बच सकते हैं।ड्रॉवर्क्स ड्रम में बड़ी खुलने की सीमा होती है छोटी, नीचे व्यास का चयन, गाइड ब्लॉक की स्थिति, रस्सी सॉकेट संरचना, रस्सी ग्रूव दूरी,रस्सी नाली सर्पिल कोण समानांतर अनुभाग और चढ़ाई अनुभाग के प्रभाव ड्रम रस्सी घुमावदार प्रभावित करेगाइसलिए, विंच ड्रम की संरचना और विशेषताओं का अध्ययन तेल क्षेत्र क्षेत्र के लिफ्ट ड्रम की अव्यवस्थित रस्सी घटना को कम करने या उससे बचने में मदद करेगा, तार रस्सी और ड्रम के उपयोग के जीवन को बढ़ाएगा।

विशेषताएं: एलबीएस डबल फोल्ड रस्सी ग्रूव ड्रम के प्रत्येक दौर के लिए सीधे रस्सी ग्रूव और विकर्ण रस्सी ग्रूव से बने होते हैं।और प्रत्येक दौर के लिए सीधे रस्सी ग्रूव और विकर्ण रस्सी ग्रूव की स्थिति बिल्कुल एक ही हैजब तार रस्सी को कई परतों में घुमाया जाता है, तो ऊपरी तार रस्सी और निचले तार रस्सी के बीच क्रॉसिंग ट्रांजिशन बिंदु की स्थिति तार के विकर्ण ग्रूव के माध्यम से तय की जाती है,ताकि ऊपरी तार रस्सी के क्रॉसिंग विकर्ण अनुभाग में पूरा हो. सीधे रस्सी ग्रिव खंड में, ऊपरी तार रस्सी पूरी तरह से दो निचले तार रस्सी द्वारा गठित ग्रिव में गिर जाती है, रस्सी के बीच लाइन संपर्क का गठन करती है,ताकि ऊपरी और निचले तार रस्सियों के बीच संपर्क स्थिर होजब रस्सी वापस की जाती है, तो रस्सी को ऊपर चढ़ने और सुचारू रूप से लौटने के लिए रस्सी का मार्गदर्शन करने के लिए ड्रम के दोनों सिरों पर रिटर्न फ्लैंज के साथ स्टेप रिटेनिंग रिंग का उपयोग किया जाता है।रस्सी काटने और एक दूसरे को निचोड़ने से होने वाली रस्सी से बचें, ताकि रस्सी को साफ और सुचारू रूप से ऊपर की परत में स्थानांतरित किया जा सके, और बहु-परत घुमाव को महसूस किया जा सके।

लाभः एलबीएस तह रस्सी ग्रूव, रस्सी घुमावदार की प्रक्रिया में रस्सी को हल रस्सी अव्यवस्थित रस्सी, रस्सी काटने प्रमुख समस्याएं। तह रस्सी ग्रूव तार रस्सी घुमावदार चिकनी बनाता है,परतों के बीच समान रूप से वितरित भार, यह तकनीक तार रस्सी के सेवा जीवन को बहुत बढ़ाता है, तार रस्सी के जीवन को 500% से अधिक बढ़ा सकता है, तार रस्सी की क्षति को कम कर सकता है,उपकरण संचालन की सुरक्षा में सुधार, और रस्सी प्रतिस्थापन के लिए यांत्रिक उपकरण की रोक समस्या को कम करें।

जब स्प्लिट प्रकार के ड्रम बाड़ त्वचा स्थापित है, स्प्लिट बाड़ त्वचा आस्तीन चिकनी स्लॉटलेस ड्रम पर लपेटा जाता है, और बोल्ट या वेल्डिंग के माध्यम से ड्रम के साथ निकटता से जुड़ा हुआ है,ताकि सतह के बाहर ड्रम की मूल चिकनी सतह lebus डबल तह रस्सी ग्रूव के रूप में बन जाता है, जो लिंच संशोधन या ड्रम की प्रतिस्थापन के आवेदन के लिए सुविधाजनक है।

एलबीएस रस्सी ग्रूव ड्रम को भी कुछ परिचालन स्थितियों की आवश्यकता होती है। इन स्थितियों में सबसे महत्वपूर्ण तार रस्सी का विचलन कोण है,जो रील से तार रस्सी के बीच कोण है और पहले फिक्स्ड पली के बीच हैआम तौर पर, यह विक्षोभ कोण 1.5° से अधिक नहीं होना चाहिए और 0.5° से कम नहीं होना चाहिए। कुछ मामूली अंतर (लगभग 0.25° भिन्नता) हैं।लेकिन यह सामान्य आंकड़ा याद रखना अच्छा है. इष्टतम विक्षेपण कोण भार, केबल संरचना और उठाने की गति पर भी निर्भर करता है। यह विक्षेपण कोण इंगित करता है कि ड्रम से पल्ली तक हर 10 मीटर के लिए,तार रस्सी और ड्रम के मध्य बिंदु के बीच की दूरी 260 मिमी (520 मिमी दो flanges के बीच) से अधिक नहीं होना चाहिए. 9 Q2 ` 2 L! एलबीएस ग्रूव रीलों के लिए, यदि झुकने का कोण अनुशंसित सीमा से अधिक है,एक विशेष रस्सी कोण क्षतिपूर्तिकर्ता कहा जाता है रिलेक्स करने के लिए इस्तेमाल किया जा सकता है और बाहर के तार रस्सी के ग्रूव पर extruding या मोड़ से क्षतिग्रस्त हो
