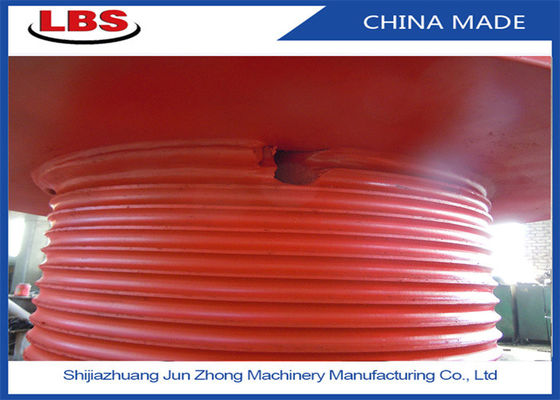

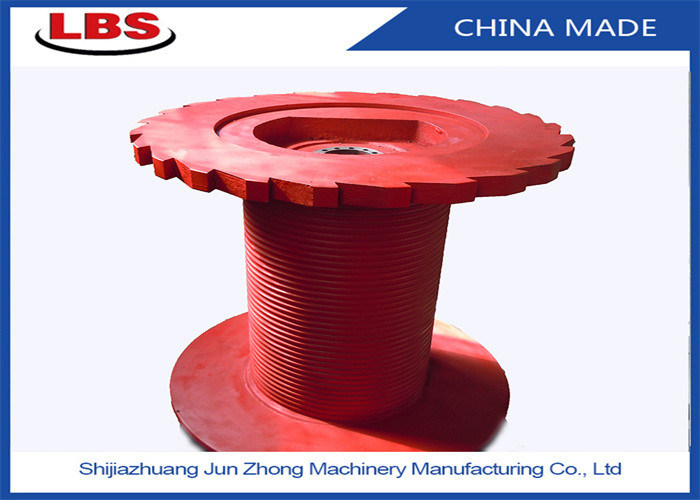

तेल हेराफेरी मुख्य भाग रस्सी चरखी ड्रम कार्बन स्टील एलबीएस ग्रूव

ऑयल रिगिंग विंच मुख्य भाग कार्बन स्टील एलबीएस ग्रूव वायर रस्सी विंच ड्रम

एलबीएस ड्रम एक प्रकार का ग्रूव फॉर्म है जो विदेश से लाई गई तार रस्सी की मल्टी-लेयर वाइंडिंग के लिए उपयुक्त है।क्योंकि इस प्रकार की रस्सी की नाली को ड्रम की परिधि दिशा के अधिकांश हिस्सों में निकला हुआ किनारा अंत चेहरे के साथ समानांतर रखा जाता है, और केवल एक बहुत छोटे खंड में निकला हुआ किनारा अंत चेहरे के साथ प्रतिच्छेद करता है, रस्सी नाली को घुमाया जाना चाहिए, इसलिए इसका नाम "फोल्डिंग रस्सी" है नाली"।

व्यावहारिक उपयोग के वर्षों से पता चलता है कि ड्रम की इस तरह की विशेष रस्सी नाली संरचना, डबल फोल्ड कॉर्ड स्लॉट सिस्टम के बारे में तार रस्सी मल्टी-लेयर घुमावदार रस्सी की समस्या को अच्छी तरह से हल कर सकती है, यह सुनिश्चित करने के लिए कि ड्रम घुमावदार रस्सी पर मल्टीलेयर पूरी तरह से शामिल है और रील को सुचारू रूप से रोल आउट करें, और तार रस्सी की सेवा जीवन को काफी हद तक बढ़ा सकते हैं, सिस्टम अभी भी सबसे प्रभावी तरीका और सबसे उत्तम है।परीक्षणों से पता चला है कि लेबस ड्रम तार रस्सी के विनिर्देशों से मेल खाने वाली रस्सी नाली के साथ तार रस्सी के जीवन को 500% से अधिक बढ़ा सकता है।

पर्यावरण का उपयोग:

1. बाहरी उपयोग की अनुमति है;

2. ऊंचाई 2000M से अधिक न हो;

3. परिवेश का तापमान -30℃ ~ +65℃;

4. इसे बारिश, छींटे और धूल की स्थिति में काम करने की अनुमति है।

यह एलबीएस रील मॉडल है: एलबीएसजेड1080-1300

रिबास ड्रम का व्यास 1080 मिमी है, लंबाई 1300 मिमी है,

तार रस्सी की बेहतर सुरक्षा के लिए, जहाज चरखी तार रस्सी श्रृंखला कनेक्शन या ड्रिलिंग रिग, क्रेन लिंक केबल बिछाने के संचालन के साथ साइट पर तार रस्सी बिछाने की सेवा प्रदान करें।

विंच ड्रम ऑयल रिग विंच, विंच ड्रम का एक महत्वपूर्ण हिस्सा है

घाव तार की रस्सी का एक सिरा रस्सी क्लिप के माध्यम से ड्रम रस्सी सॉकेट पर तय किया जाता है, और दूसरा सिरा

स्काई कार के गाइड व्हील को ट्रॉली पुली समूह में पेश किया गया है, और ट्रॉली पुली समूह स्थापित किया गया है

हुक, नल और ड्रिल पाइप स्ट्रिंग से सुसज्जित।जब चरखी काम करती है, तो वह घाव हो जाती है

ड्रम पर स्टील वायर रस्सी ड्रम के सकारात्मक और नकारात्मक घुमाव के माध्यम से रस्सी को घुमाने और छोड़ने की क्रिया का एहसास कराती है

ड्रम तार रस्सी के तेज़ रस्सी तनाव को सहन करता है, और ड्रम संरचना को ताकत के अनुरूप होना चाहिए

बाहर, लेकिन यह भी सुनिश्चित करने के लिए कि तार रस्सी अच्छी तरह से घूम रही है।

हाल के दशकों में तेल ड्रिलिंग विंच के विकास के साथ, विंच अधिक दिखाई देने लगे हैं

ट्रांसमिशन फॉर्म और संरचना फॉर्म, लेकिन चरखी ड्रम की घुमावदार रस्सी नियम नहीं बदला है, हमारी कंपनी ने लेबस रस्सी नाली विकसित की है जिसमें स्पष्ट फायदे हैं।लेबस रस्सी नाली डबल लाइन फॉर्म, मल्टी-लेयर वाइंडिंग के लिए उपयुक्त, स्टील वायर रस्सी विकार घटना को प्रभावी ढंग से कम या टाल सकता है।ड्रॉवर्क्स ड्रम की डिजाइन प्रक्रिया में, ड्रॉवर्क्स ड्रम में एक बड़ी ओपनिंग रेंज होती है छोटी, निचला व्यास चयन, गाइड ब्लॉक की स्थिति, रस्सी सॉकेट संरचना, रस्सी नाली रिक्ति, रस्सी नाली सर्पिल अनुभाग के समानांतर खंड और चढ़ाई अनुभाग होगा ड्रम रस्सी घुमावदार के प्रभाव को प्रभावित करते हैं, क्योंकि यह, चरखी ड्रम संरचना और विशेषताओं का अध्ययन, तेल क्षेत्र क्षेत्र उछाल ड्रम अव्यवस्थित रस्सी घटना को कम करने या बचने में मदद करेगा, तार रस्सी और ड्रम जीवन के उपयोग को लम्बा खींच देगा।

विशेषताएं: एलबीएस डबल फोल्ड रस्सी खांचे ड्रम के प्रत्येक दौर के लिए सीधी रस्सी के खांचे और विकर्ण रस्सी के खांचे से बने होते हैं, और प्रत्येक दौर के लिए सीधी रस्सी के खांचे और विकर्ण रस्सी के खांचे की स्थिति बिल्कुल समान होती है।जब तार रस्सी को कई परतों में लपेटा जाता है, तो ऊपरी तार रस्सी और निचले तार रस्सी के बीच क्रॉसिंग संक्रमण बिंदु की स्थिति विकर्ण रस्सी नाली के माध्यम से तय की जाती है, ताकि ऊपरी तार रस्सी का क्रॉसिंग विकर्ण खंड में पूरा हो जाए। .सीधे रस्सी के खांचे खंड में, ऊपरी तार की रस्सी पूरी तरह से दो निचले तार रस्सियों से बने खांचे में गिर जाती है, जिससे रस्सियों के बीच लाइन संपर्क बनता है, जिससे ऊपरी और निचले तार रस्सियों के बीच संपर्क स्थिर रहता है।जब रस्सी लौटाई जाती है, तो ड्रम के दोनों सिरों पर रिटर्न फ्लैंज के साथ स्टेप रिटेनिंग रिंग का उपयोग रस्सी को ऊपर चढ़ने और सुचारू रूप से लौटने के लिए मार्गदर्शन करने के लिए किया जाता है, रस्सी को काटने और एक-दूसरे को निचोड़ने के कारण होने वाली अव्यवस्थित रस्सी से बचें, ताकि रस्सी ऊपरी परत में बड़े करीने से और सुचारू रूप से संक्रमण की व्यवस्था की जाती है, और मल्टी-लेयर वाइंडिंग का एहसास होता है।

फायदे: एलबीएस फोल्डिंग रस्सी नाली, घुमावदार रस्सी की प्रक्रिया में अव्यवस्थित रस्सी, रस्सी काटने की प्रमुख समस्याओं को हल करें।फोल्डिंग रस्सी नाली तार रस्सी घुमावदार को चिकनी बनाती है, भार परतों के बीच समान रूप से वितरित होता है, यह तकनीक तार रस्सी की सेवा जीवन को काफी हद तक बढ़ाती है, तार रस्सी के जीवन को 500% से अधिक बढ़ा सकती है, तार की क्षति को कम कर सकती है रस्सी, उपकरण संचालन की सुरक्षा में सुधार, और रस्सी प्रतिस्थापन स्टॉप समस्या के लिए यांत्रिक उपकरण को कम करना।

खांचे की विशेषताएं

1. इसमें तार रस्सी स्पूलिंग को व्यवस्थित और हर परत पर एक समान ताकत बनाने के लिए विशेष रूप से नाली है।

2. इससे ड्रम पर रस्सी द्वारा लगाए गए सटीक बलों की गणना की जा सकती है।

3. स्पूलिंग पूरी तरह से नियंत्रण में है, जो ऊपरी परतों द्वारा निचली परतों को कुचलने या पिंच होने से बचाता है

4. खांचे के साथ, ड्रम में निरंतर खांचा निकला हुआ किनारा के समानांतर होता है, प्रत्येक रिवेल्यूशन पर दो क्रॉसओवर बिंदुओं को छोड़कर, जहां नाली प्रत्येक पिच के लिए गति की एक पुल पिच देने के लिए ड्रम के आधे पिच में चलती है।

तार रस्सी चरखी ड्रम के डिजाइन पैरामीटर

1. ड्रम व्यास

2. फ्लैंज के बीच की चौड़ाई

3. तार की रस्सी या केबल का व्यास

4. तार रस्सी की घूर्णन दिशा: बाएँ और दाएँ

7. ड्रम की सामग्री

8. निकला हुआ किनारा का व्यास

9. तार रस्सी का अधिकतम कार्य भार

10. तार रस्सी/केबल की अधिकतम क्षमता

11. ड्रम और स्थिर चरखी का स्थिति कोण

12. रस्सी प्रवेश मोड

13. यदि संभव हो, तो विस्तृत ड्रम चित्र प्रदान करें:

नोट: ड्रम को इंटीग्रल प्रकार और स्प्लिट प्रकार में विभाजित किया गया है, इंटीग्रल को ड्राइंग प्रोसेसिंग की आवश्यकता होती है।

विभाजन के लिए आंतरिक व्यास, बाहरी व्यास, लंबाई, तार रस्सी का व्यास, रस्सी के खांचे की दिशा (बाएं या दाएं) की आवश्यकता होती है।

हमारे कारखाने द्वारा उत्पादित फोल्डिंग रस्सी नाली ड्रम और चरखी की वर्तमान स्थिति के अनुसार, जिन उद्योगों को सफलतापूर्वक लागू किया गया है वे इस प्रकार हैं:
1. समुद्री मशीनरी: अपतटीय तेल क्रेन चरखी, मूरिंग चरखी, रस्सा चरखी, रस्सा केबल चरखी, लंगर चरखी, हाइड्रोलॉजिकल चरखी
2. पेट्रोलियम उद्योग: तेल ड्रिलिंग रिग, तेल लॉगिंग कार चरखी, तेल वर्कओवर मशीन, अच्छी मशीन, तेल ट्रक चरखी, आदि
3. उठाने वाली मशीनरी: क्रेन, टॉवर क्रेन चरखी, गैन्ट्री क्रेन चरखी, क्रॉलर क्रेन चरखी, टायर क्रेन चरखी
4. निर्माण मशीनरी: भवन निर्माण दीवार सफाई चरखी, एकल ड्रम चरखी, डबल ड्रम चरखी
5. अन्य निर्माण मशीनरी: केबल चरखी, टॉवर क्रेन, पाइल ड्राइवर, इलेक्ट्रिक-हाइड्रोलिक चरखी
6. खनन मशीनरी: प्रेषण चरखी, कर्षण चरखी, झुकी हुई चरखी, आदि

ड्राइंग की रूपरेखा संरचना

प्रसंस्करण तकनीक
