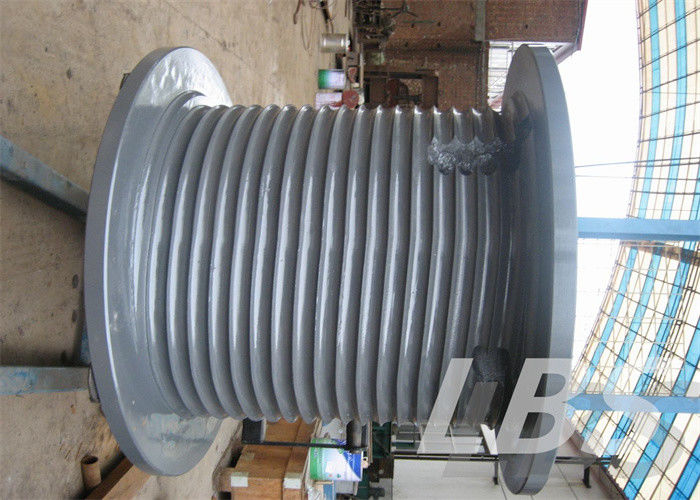

दस्ता व्यास 12 मिमी . के साथ अनुकूलित हाइड्रोलिक चरखी लहरा क्रेन वायर रस्सी ड्रम

दस्ता व्यास 12 मिमी रस्सी चरखी ड्रम के साथ अनुकूलित हाइड्रोलिक चरखी लहरा

कंपनी का परिचय

हमारी कंपनी मुख्य रूप से लिफ्टिंग मशीनरी, समुद्री मशीनरी, पेट्रोलियम मशीनरी, जल संरक्षण मशीनरी, निर्माण मशीनरी और अन्य उद्योगों में कार्य करती है।मुख्य उत्पाद हैं तेल ड्रिलिंग मशीन, वर्कओवर मशीन, वेल मशीन, तेल ट्रक का ड्रम और विंच विंच (मुख्य बैरल लिबासी डबल फोल्डिंग लाइन ग्रूव को अपनाता है) और तेल उपकरण सहायक उपकरण, मेरे कारखाने के पास समस्या को हल करने के लिए दस वर्षों से अधिक का उत्पादन अनुभव है। रस्सी घुमाने की प्रक्रिया में रस्सी काटने की प्रमुख समस्याएँ हैं।

विंच ड्रम ऑयल रिग विंच, विंच ड्रम का एक महत्वपूर्ण हिस्सा है

घाव तार की रस्सी का एक सिरा रस्सी क्लिप के माध्यम से ड्रम रस्सी सॉकेट पर तय किया जाता है, और दूसरा सिरा

स्काई कार के गाइड व्हील को ट्रॉली पुली समूह में पेश किया गया है, और ट्रॉली पुली समूह स्थापित किया गया है

हुक, नल और ड्रिल पाइप स्ट्रिंग से सुसज्जित।जब चरखी काम करती है, तो वह घाव हो जाती है

ड्रम पर स्टील वायर रस्सी ड्रम के सकारात्मक और नकारात्मक घुमाव के माध्यम से रस्सी को घुमाने और छोड़ने की क्रिया का एहसास कराती है

ड्रम तार रस्सी के तेज़ रस्सी तनाव को सहन करता है, और ड्रम संरचना को ताकत के अनुरूप होना चाहिए

बाहर, लेकिन यह भी सुनिश्चित करने के लिए कि तार रस्सी अच्छी तरह से घूम रही है।

हाल के दशकों में तेल ड्रिलिंग विंच के विकास के साथ, विंच अधिक दिखाई देने लगे हैं

ट्रांसमिशन फॉर्म और संरचना फॉर्म, लेकिन चरखी ड्रम की घुमावदार रस्सी नियम नहीं बदला है, हमारी कंपनी ने लेबस रस्सी नाली विकसित की है जिसमें स्पष्ट फायदे हैं।लेबस रस्सी नाली डबल लाइन फॉर्म, मल्टी-लेयर वाइंडिंग के लिए उपयुक्त, स्टील वायर रस्सी विकार घटना को प्रभावी ढंग से कम या टाल सकता है।ड्रॉवर्क्स ड्रम की डिजाइन प्रक्रिया में, ड्रॉवर्क्स ड्रम में एक बड़ी ओपनिंग रेंज होती है छोटी, निचला व्यास चयन, गाइड ब्लॉक की स्थिति, रस्सी सॉकेट संरचना, रस्सी नाली रिक्ति, रस्सी नाली सर्पिल अनुभाग के समानांतर खंड और चढ़ाई अनुभाग होगा ड्रम रस्सी घुमावदार के प्रभाव को प्रभावित करते हैं, क्योंकि यह, चरखी ड्रम संरचना और विशेषताओं का अध्ययन, तेल क्षेत्र क्षेत्र उछाल ड्रम अव्यवस्थित रस्सी घटना को कम करने या बचने में मदद करेगा, तार रस्सी और ड्रम जीवन के उपयोग को लम्बा खींच देगा।

डबल फोल्डिंग रस्सी नाली तार रस्सी की घुमावदार को चिकनी बनाती है, प्रत्येक परत के बीच भार समान रूप से वितरित होता है, अभ्यास ने साबित कर दिया है कि यह तकनीक तार रस्सी की सेवा जीवन को काफी बढ़ा देती है, डेटा से पता चलता है कि तार रस्सी के जीवन को 500% से अधिक बढ़ाया जा सकता है, तार को कम किया जा सकता है रस्सी क्षति, सुरक्षा में सुधार, और रस्सी प्रतिस्थापन के लिए यांत्रिक उपकरणों के डाउनटाइम को कम करना।


उत्पाद परिचय

एलबीएस ग्रूव्ड विंच ड्रम को विशेष रूप से उस एप्लिकेशन को पूरा करने के लिए डिज़ाइन और निर्मित किया गया है जिसके लिए इसका उपयोग किया जाता है।रस्सी के व्यास, लंबाई और निर्माण प्रकार के अनुसार, हम नाली पैटर्न की पुष्टि कर सकते हैं।

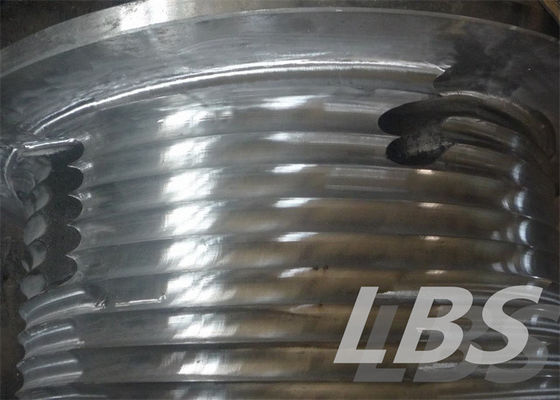

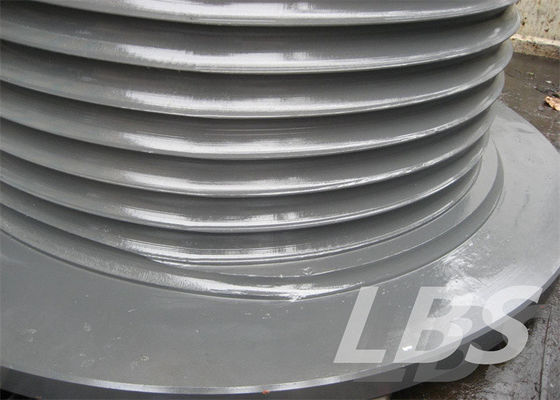

खांचे की विशेषताएं

1. इसमें तार रस्सी स्पूलिंग को व्यवस्थित और हर परत पर एक समान ताकत बनाने के लिए विशेष रूप से नाली है।

2. इससे ड्रम पर रस्सी द्वारा लगाए गए सटीक बलों की गणना की जा सकती है।

3. स्पूलिंग पूरी तरह से नियंत्रण में है, जो ऊपरी परतों द्वारा निचली परतों को कुचलने या पिंच होने से बचाता है

4. खांचे के साथ, ड्रम में निरंतर खांचा निकला हुआ किनारा के समानांतर होता है, प्रत्येक रिवेल्यूशन पर दो क्रॉसओवर बिंदुओं को छोड़कर, जहां नाली प्रत्येक पिच के लिए गति की एक पुल पिच देने के लिए ड्रम के आधे पिच में चलती है।

तार रस्सी चरखी ड्रम के डिजाइन पैरामीटर

1. ड्रम व्यास

2. फ्लैंज के बीच की चौड़ाई

3. तार की रस्सी या केबल का व्यास

4. तार रस्सी की घूर्णन दिशा: बाएँ और दाएँ

7. ड्रम की सामग्री

8. निकला हुआ किनारा का व्यास

9. तार रस्सी का अधिकतम कार्य भार

10. तार रस्सी/केबल की अधिकतम क्षमता

11. ड्रम और स्थिर चरखी का स्थिति कोण

12. रस्सी प्रवेश मोड

13. यदि संभव हो, तो विस्तृत ड्रम चित्र प्रदान करें:

नोट: ड्रम को इंटीग्रल प्रकार और स्प्लिट प्रकार में विभाजित किया गया है, इंटीग्रल को ड्राइंग प्रोसेसिंग की आवश्यकता होती है।

विभाजन के लिए आंतरिक व्यास, बाहरी व्यास, लंबाई, तार रस्सी का व्यास, रस्सी के खांचे की दिशा (बाएं या दाएं) की आवश्यकता होती है।

1, चरखी को विनिर्देश आवश्यकताओं के अनुसार सेट किया जाना चाहिए।इसकी विशिष्टता नेट की ऊंचाई 2.0 मीटर से कम नहीं है, नेट की चौड़ाई 2.4 मीटर है, नेट की गहराई 2.0 मीटर है।वायु आपूर्ति के साथ सड़क मार्ग सड़क मार्ग की वास्तविक स्थिति के अनुसार निर्धारित किया जाता है, और सिद्धांत सुरक्षित संचालन को प्रभावित नहीं करना है।
2, जहां तक ​​संभव हो चरखी निर्माण के लिए पिक उत्खनन का उपयोग करें, सड़क के विभिन्न प्रकार के समर्थन के अनुसार लकड़ी के शेड या आई-स्टील शेड का समर्थन करने के लिए उपयोग किया जा सकता है।जब छत बरकरार हो तो एंकर मेश सपोर्ट का उपयोग किया जाता है, और छत टूटी होने पर मचान सपोर्ट का उपयोग किया जाता है
3, 11.4KW छोटी चरखी नींव में कंक्रीट डालने का उपयोग किया जाना चाहिए, इसकी मूल विशिष्टता 1.0×1.0×1.0 मीटर है।कंक्रीट सीमेंट, रेत, पत्थर (तरबूज के बीज के टुकड़े) मिश्रण अनुपात 1:2:2;जल सीमेंट अनुपात 0.4 है।
4, चरखी ने मचान समर्थन का उपयोग किया, बाहर से फ्रेम तक, शेड और शेड के बीच समर्थन लकड़ी या पुल रॉड के साथ पूरी तरह से जुड़ा हुआ, कमर, सख्त पीठ ठोस होने में मदद करता है।शेड के बीच की दूरी 0.7 मीटर से अधिक नहीं होनी चाहिए।जब एंकर मेश सपोर्ट का उपयोग किया जाता है, तो बोल्ट पंक्तियों की दूरी 800×800 मिमी होती है।
5. चरखी मोटर को छोटे चरखी घोंसले के अंदरूनी हिस्से में स्थापित किया जाना चाहिए, और ऑपरेटिंग स्थान 0.8 मीटर से कम नहीं होना चाहिए;ऑपरेशन बटन शेल्फ पर है, और स्विच को बड़े करीने से रखा गया है और इससे कर्मियों के संचालन में बाधा नहीं आएगी।
6, संचालन प्रक्रियाओं के अनुसार अन्य प्रावधान।

ड्राइंग की रूपरेखा संरचना

प्रसंस्करण तकनीक
