500 मीटर रस्सी क्षमता वाले लिफ्टिंग उपकरण या खींचने वाली मशीनरी के लिए विंच ड्रम

500 मीटर रस्सी क्षमता वाले लिफ्टिंग उपकरण या खींचने वाली मशीनरी के लिए विंच ड्रम

कंपनी का परिचय

हमारी कंपनी मुख्य रूप से उठाने वाली मशीनरी, समुद्री मशीनरी, पेट्रोलियम मशीनरी, जल संरक्षण मशीनरी, निर्माण मशीनरी और अन्य उद्योगों की सेवा करती है।मुख्य उत्पाद तेल ड्रिलिंग मशीन हैं, वर्कओवर मशीन, कुएं की मशीन, तेल ट्रक का ड्रम और लिंच लिंच (मुख्य बैरल लिबासी डबल फोल्डिंग लाइन ग्रूव को अपनाता है) और तेल उपकरण सहायक उपकरण,मेरे कारखाने में उत्पादन का दस साल से अधिक का अनुभव है, रस्सी घुमाव की प्रक्रिया में रस्सी को हल करने के लिए, रस्सी काटने की प्रमुख समस्याएं।

डबल फोल्डिंग रस्सी ग्रूव तार रस्सी घुमावदार चिकनी बनाता है, प्रत्येक परत के बीच समान रूप से वितरित भार, अभ्यास साबित हुआ है कि इस तकनीक बहुत तार रस्सी की सेवा जीवन को बढ़ाता है,आंकड़ों से पता चलता है कि तार रस्सी के जीवन को 500% से अधिक बढ़ा सकता है, तार रस्सी क्षति को कम, सुरक्षा में सुधार, और रस्सी प्रतिस्थापन के लिए यांत्रिक उपकरण के डाउनटाइम को कम।


उत्पाद का परिचय

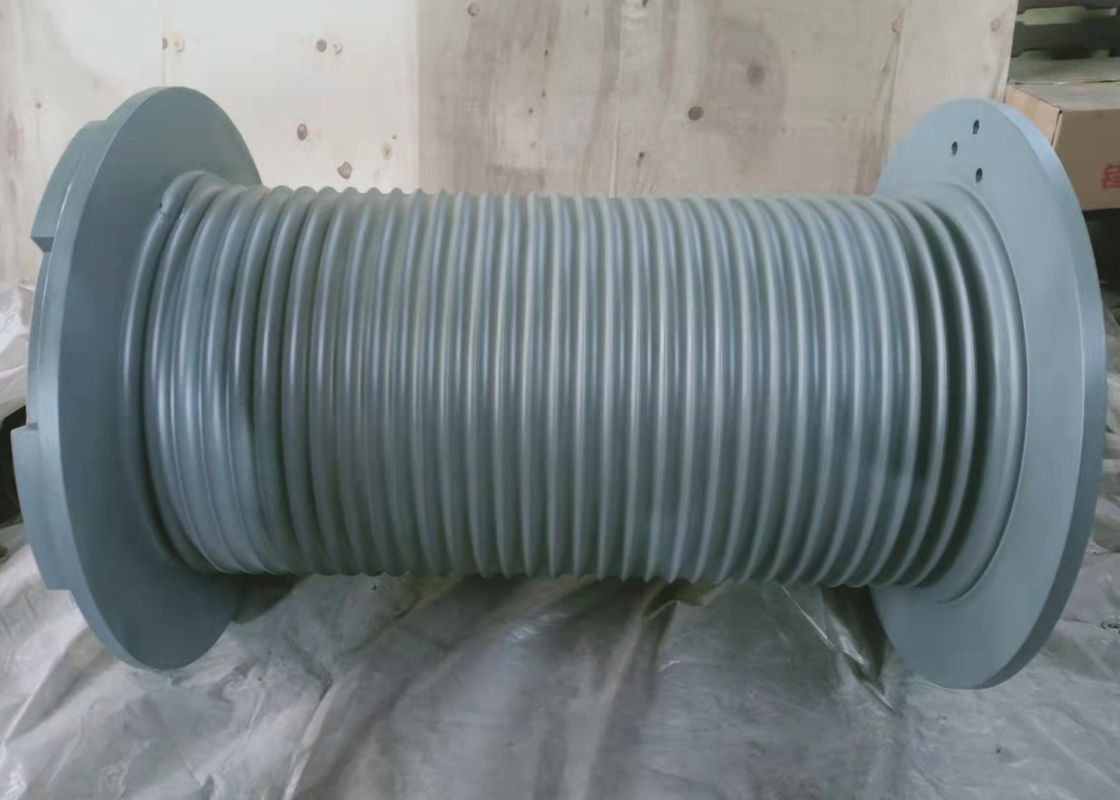

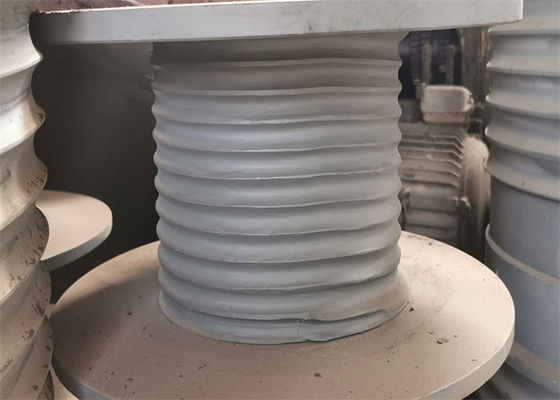

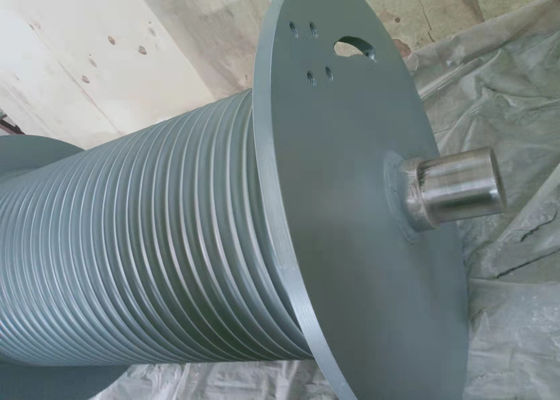

एलबीएस ग्रूव विंच ड्रम को विशेष रूप से उस एप्लिकेशन को पूरा करने के लिए डिज़ाइन और निर्मित किया गया है जिसके लिए इसका उपयोग किया जाता है। रस्सी के व्यास,लंबाई और निर्माण प्रकार के अनुसार,हम ग्रूव पैटर्न की पुष्टि कर सकते हैं.

ग्रूव की विशेषताएं

1इसमें तार रस्सी को प्रत्येक परत पर व्यवस्थित और समान शक्ति के साथ घुमावदार बनाने के लिए विशेष रूप से ग्रूव है।

2. यह सटीक बल है कि रस्सी ड्रम पर लगाए गणना की जा सकती है.

3स्पूलिंग पूरी तरह से नियंत्रण में है, जो निचली परतों को निचोड़ने या ऊपरी परतों द्वारा चिपकने से रोकता है

4. गूंज के साथ,the continuous groove in the drum is parallel to the flange except for two crossover points on each Revelution where the groove moves across the drum half a pitch to give a pull pitch of movement for each pitch.

तार रस्सी विंच ड्रम के डिजाइन मापदंड

1ड्रम व्यास

2फ्लैंग्स के बीच की चौड़ाई

3तार रस्सी या केबल व्यास

4तार रस्सी की घूर्णन दिशाः बाएं और दाएं

7ड्रम की सामग्री

8फ्लैंज का व्यास

9तार रस्सी का अधिकतम कार्य भार

10तार रस्सी/केबल की अधिकतम क्षमता

11ड्रम और फिक्स्ड पली के स्थिति कोण

12रस्सी प्रवेश मोड

13यदि संभव हो तो विस्तृत ड्रम चित्र प्रदान करें:

नोटः ड्रम को इंटीग्रल प्रकार और स्प्लिट प्रकार में विभाजित किया गया है, इंटीग्रल ड्राइंग प्रसंस्करण की आवश्यकता है।

विभाजन की जरूरत है आंतरिक व्यास, बाहरी व्यास, लंबाई, तार रस्सी का व्यास, रस्सी नाली की दिशा (बाएं या दाएं)

1, लिंच को विनिर्देशों की आवश्यकताओं के अनुसार सेट किया जाना चाहिए। इसकी विनिर्देश नेट ऊंचाई 2.0 मीटर से कम नहीं है, नेट चौड़ाई 2.4 मीटर है, नेट गहराई 2.0 मीटर है।वायु आपूर्ति के साथ सड़क मार्ग सड़क मार्ग की वास्तविक स्थिति के अनुसार निर्धारित किया जाता है, और सिद्धांत सुरक्षित संचालन को प्रभावित नहीं करना है।
2, लिंच निर्माण जहां तक संभव हो, पिक खुदाई का उपयोग करने के लिए, विभिन्न समर्थन प्रकार के अनुसार सड़क मार्ग का उपयोग लकड़ी के शेड या I-स्टील शेड का समर्थन करने के लिए किया जा सकता है।लंगर जाल समर्थन का उपयोग किया जाता है जब छत बरकरार है, और ढाल समर्थन का उपयोग किया जाता है जब छत टूट गया है
3, 11.4KW छोटे लिंच नींव कंक्रीट डालने का उपयोग करना चाहिए, इसके बुनियादी विनिर्देश 1.0×1.0×1.0 मीटर है। कंक्रीट सीमेंट, रेत, पत्थर (दही के बीज के टुकड़े) मिश्रण अनुपात 1:2:2; वाटर सीमेंट अनुपात 0 है।4.
4, लिंच का उपयोग मचान समर्थन, बाहर से फ्रेम के लिए, शेड और शेड के बीच समर्थन लकड़ी या खींच रॉड के साथ एक पूरे, कमर में जुड़ा हुआ है, सख्त पीठ ठोस होने में मदद करता है।शेड के बीच की दूरी 0 से अधिक नहीं होनी चाहिए.7 मीटर. जब लंगर जाल समर्थन का उपयोग किया जाता है, तो बोल्ट पंक्तियों का अंतर 800×800 मिमी होता है.
5. लिंच मोटर को छोटे लिंच घोंसले के आंतरिक पक्ष में स्थापित किया जाना चाहिए, और ऑपरेटिंग स्थान 0.8 मीटर से कम नहीं होना चाहिए; ऑपरेशन बटन शेल्फ पर है,और स्विच साफ रखा गया है और कर्मियों के संचालन में बाधा नहीं होगी.
6, संचालन प्रक्रियाओं के अनुसार अन्य प्रावधान।

रेखाचित्र की रूपरेखा

प्रसंस्करण तकनीक
