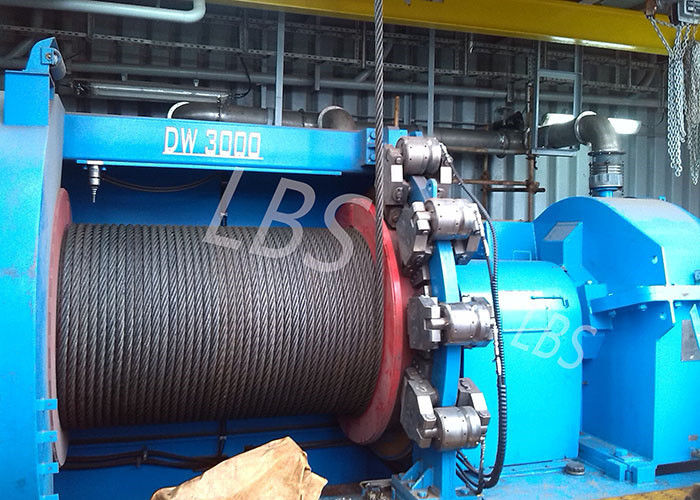

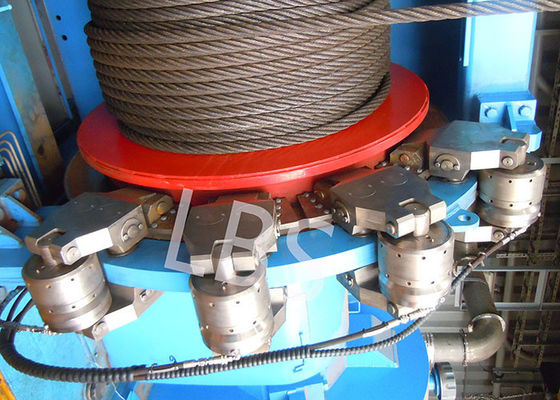

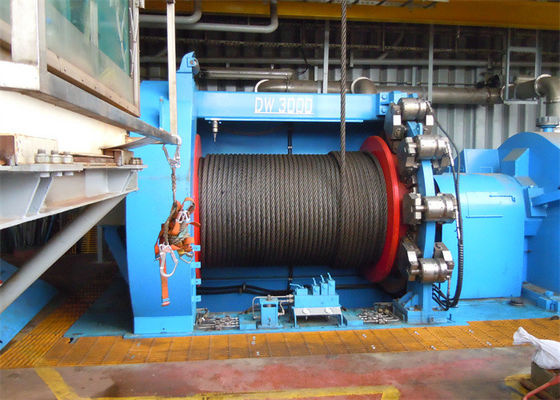

अनुकूलित स्टील Q355B सिंगल लेबस ग्रूव्ड ड्रम हाइड्रोलिक पुलिंग विंच

उत्पाद संरचना:

एलबीएसडब्ल्यू हाइड्रोलिक चरखी में मुख्य रूप से चार भाग होते हैं, जिनमें तेल वितरक, हाइड्रोलिक मोटर, ब्रेक, ड्रम और स्टैंड शामिल हैं।तेल वितरक ने एक तरफ़ा संतुलन वाल्व, ब्रेक और उच्च दबाव शटल वाल्व लगाया।

एलबीएस ग्रोव्ड का लाभ

तार रस्सी के जीवन को बढ़ाने के लिए यह प्रणाली अभी भी सबसे प्रभावी और सही तरीका है।परीक्षणों से पता चला है कि वायर रस्सी विनिर्देशों के साथ उपयोग रस्सी खांचे से मेल खाता है, लेबस ड्रम तार रस्सी के जीवन को 500% से अधिक बढ़ा सकता है।

एलबीएस रस्सी नाली भार को परतों के बीच समान रूप से वितरित करती है, और अभ्यास साबित करता है कि यह तार रस्सी के जीवन को काफी हद तक बढ़ाता है।वास्तव में, परीक्षण सतह तार रस्सी के जीवन को 500% से अधिक बढ़ा सकती है।तार रस्सी की क्षति को कम करने से सुरक्षा बढ़ती है और मशीन का डाउनटाइम कम हो जाता है।

डीफ़ायदा हैएलबीएस ग्रोव्ड का

एलबीएस रस्सी नाली ड्रम का नुकसान यह है कि यह अधिक जटिल है, इसलिए यह सर्पिल रस्सी नाली ड्रम की तुलना में थोड़ा अधिक महंगा है।हालाँकि, इस अतिरिक्त लागत की भरपाई तार रस्सी में बचत से हो जाती है, जो महंगी है और इसे बदलने में उत्पादन समय लगता है।

की शर्तेंएलबीएस ग्रोव्ड

एलबीएस रस्सी ग्रूव ड्रम को भी कुछ परिचालन स्थितियों की आवश्यकता होती है।इन स्थितियों में सबसे महत्वपूर्ण है तार रस्सी का विक्षेपण कोण, जो रील से पहली स्थिर चरखी तक तार रस्सी के बीच का कोण है।सामान्यतया, यह विक्षेपण कोण 1.5° से अधिक नहीं होना चाहिए और 0.5° से कम नहीं होना चाहिए।कुछ मामूली अंतर हैं (लगभग 0.25° भिन्नता), लेकिन इस सामान्य आँकड़े को याद रखना अच्छा है।इष्टतम विक्षेपण कोण भार, केबल संरचना और उठाने की गति पर भी निर्भर करता है।यह विक्षेपण कोण इंगित करता है कि ड्रम से चरखी तक प्रत्येक 10 मीटर के लिए, तार रस्सी और ड्रम के मध्य बिंदु के बीच की दूरी 260 मिमी (दो फ्लैंज के बीच 520 मिमी) से अधिक नहीं होनी चाहिए।9 क्यू2` 2 एल!एलबीएस ग्रूव रीलों के लिए, यदि विक्षेपण कोण अनुशंसित सीमा से अधिक है, तो एंगल कम्पेसाटर नामक एक विशेष रस्सी का उपयोग ग्रूव पर बाहरी तार रस्सी को बाहर निकालने या घुमाकर आराम करने और क्षतिग्रस्त होने के लिए किया जा सकता है।

एलबीएस ड्रम आवश्यक पैरामीटर

तार रस्सी या केबल का आस्तीन व्यास

चिकने ड्रम का व्यास (रस्सी नाली का भीतरी व्यास)

रस्सी नाली ड्रम का बाहरी व्यास

ड्रम फ्लैंज के बीच की लंबाई

रस्सी की क्षमता

रस्सी नाली घुमाव (बाएँ या दाएँ)

एलबीएस ड्रम चमड़े की सामग्री की आवश्यकता है

क्या चित्र या अन्य आवश्यकताएं प्रदान की गई हैं

उत्पाद रूपरेखा आरेखण:

​

एशिया/आस्ट्रेलेशिया/मध्य/दक्षिण अमेरिका/पूर्वी यूरोप/उत्तरी अमेरिका/पश्चिमी यूरोप

हमारी कंपनी ने वर्षों के अनुसंधान और विकास और सुधार के बाद, देश और विदेश में उन्नत प्रौद्योगिकी की प्रारंभिक शुरूआत की, उत्थापन मशीनरी मल्टी-लेयर वायर रस्सी पंक्ति रस्सी क्षेत्र में एक बड़ी सफलता हासिल की है,

2010 में, कंपनी ने डबल फोल्डिंग रोप ग्रूव ड्रम का उत्पादन पेटेंट प्राप्त किया, और अपना खुद का ब्रांड - एलबीएस स्थापित किया।वर्तमान में, कंपनी ने एक परिपक्व और स्थिर, क्रमबद्ध उत्पाद उत्पादन मोड का गठन किया है।

जब स्प्लिट टाइप ड्रम फेंस स्किन स्थापित की जाती है, तो स्प्लिट फेंस स्किन स्लीव को चिकने स्लॉटलेस ड्रम पर लपेटा जाता है, और बोल्ट या वेल्डिंग के माध्यम से ड्रम के साथ निकटता से जोड़ा जाता है, ताकि सतह के बाहर ड्रम की मूल चिकनी सतह का रूप बन जाए। लेबस डबल फोल्डिंग रस्सी नाली का, जो चरखी संशोधन या ड्रम के प्रतिस्थापन के अनुप्रयोग के लिए सुविधाजनक है।

हमारे कारखाने में कास्टिंग, फोर्जिंग, गियर प्रोसेसिंग, शीट मेटल स्टैम्पिंग, रिवेटिंग, हीट ट्रीटमेंट और मैकेनिकल प्रोसेसिंग जैसे उन्नत उपकरणों के 2000 से अधिक सेट हैं।हाल के वर्षों में,

जर्मनी CW1000 मशीनिंग केंद्र, सीएनसी चार अक्ष, पांच अक्ष लिंकेज मशीनिंग केंद्र, सीएनसी पंच, बड़ी सीएनसी हॉबिंग गियर ग्राइंडिंग मशीन, बड़ी सीएनसी फर्श बोरिंग और मिलिंग मशीन,

वैक्यूम इलेक्ट्रॉन बीम वेल्डिंग, सीएनसी वेल्डिंग रोबोट और 80 रोल मशीन और अन्य उन्नत प्रसंस्करण उपकरण।
