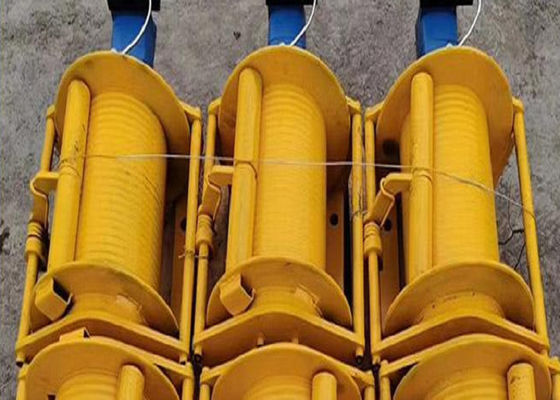

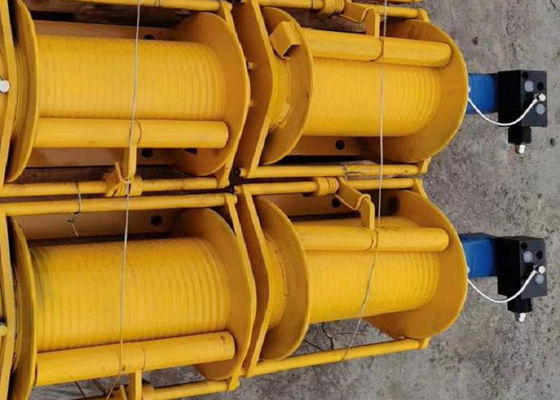

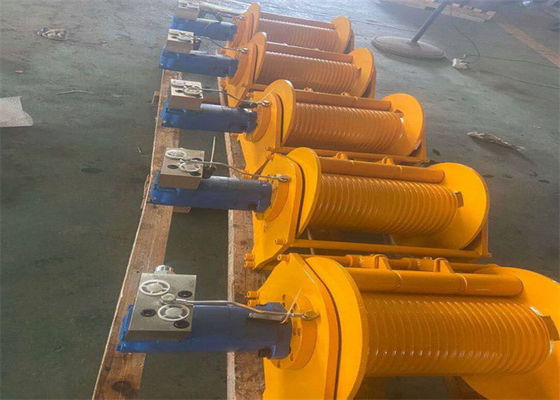

हाइड्रोलिक प्रणाली की संरचना

एक संपूर्ण हाइड्रोलिक प्रणाली मुख्य रूप से निम्नलिखित पाँच भागों से बनी होती है:

1. पावर डिवाइस

2. कार्यकारी घटक

3. नियंत्रण और समायोजन उपकरण

4. सहायक उपकरण

5. कार्य माध्यम

सिद्धांत

कार्यशील माध्यम के रूप में तेल, सीलिंग मात्रा में परिवर्तन के माध्यम से गति को स्थानांतरित करने के लिए, तेल के अंदर दबाव के माध्यम से शक्ति को स्थानांतरित करने के लिए।

1, शक्ति भाग - तेल दबाव ऊर्जा (हाइड्रोलिक ऊर्जा) में प्राइम मूवर यांत्रिक ऊर्जा, जैसे: हाइड्रोलिक पंप।

2, कार्यकारी भाग - हाइड्रोलिक पंप इनपुट तेल दबाव को कार्य तंत्र की यांत्रिक ऊर्जा को चलाने के लिए परिवर्तित किया जा सकता है।उदाहरण के लिए: हाइड्रोलिक सिलेंडर, हाइड्रोलिक मोटर।

3, नियंत्रण भाग - तेल के दबाव, प्रवाह और प्रवाह दिशा को नियंत्रित और समायोजित करने के लिए उपयोग किया जाता है, जैसे: दबाव नियंत्रण वाल्व, प्रवाह नियंत्रण वाल्व और दिशा नियंत्रण वाल्व।

4. सहायक भाग - तेल भंडारण, निस्पंदन, माप और सीलिंग के लिए एक प्रणाली बनाने के लिए सामने के तीन भाग एक साथ जुड़े हुए हैं।उदाहरण के लिए: पाइप और जोड़, ईंधन टैंक, फिल्टर, संचायक, सील और नियंत्रण उपकरण।

तरल के किसी दिए गए आयतन पर किसी भी बिंदु पर डाला गया दबाव सभी दिशाओं में समान रूप से प्रसारित किया जा सकता है।इसका मतलब यह है कि जब कई सिलेंडरों का उपयोग किया जाता है, तो प्रत्येक सिलेंडर भार को स्थानांतरित करने के लिए आवश्यक दबाव के आधार पर अपनी गति से खींचेगा या धक्का देगा।

हाइड्रोलिक सिलेंडरों की समान वहन क्षमता सीमा के तहत, न्यूनतम भार वहन करने वाला हाइड्रोलिक सिलेंडर पहले चलेगा, और अधिकतम भार उठाने वाला हाइड्रोलिक सिलेंडर सबसे बाद में चलेगा।

हाइड्रोलिक सिलेंडरों को सिंक्रनाइज़ करने के लिए सिस्टम में नियंत्रण वाल्व या सिंक्रोनस जैकिंग सिस्टम घटकों का उपयोग किया जाना चाहिए ताकि लोड को किसी भी बिंदु पर समान गति से जैक किया जा सके।
