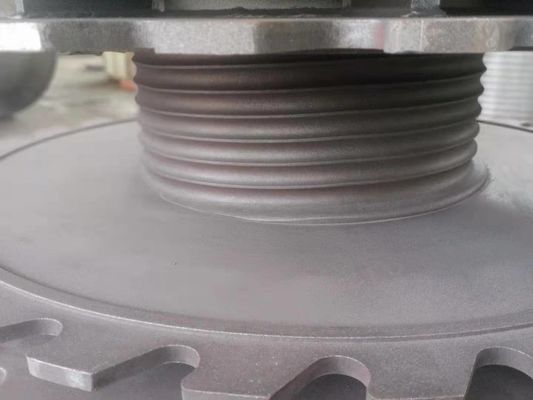

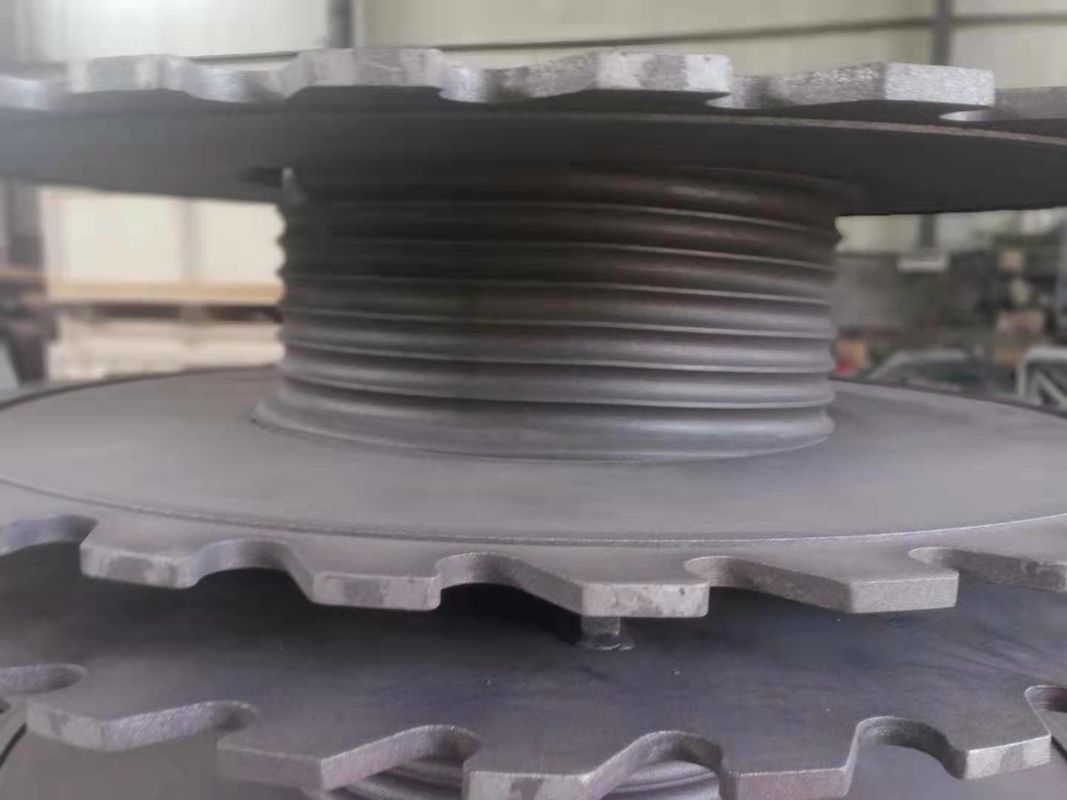

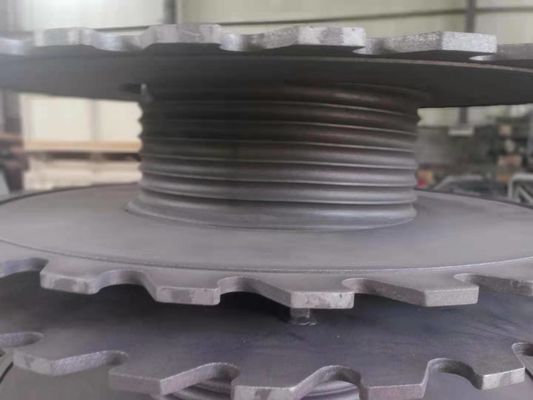

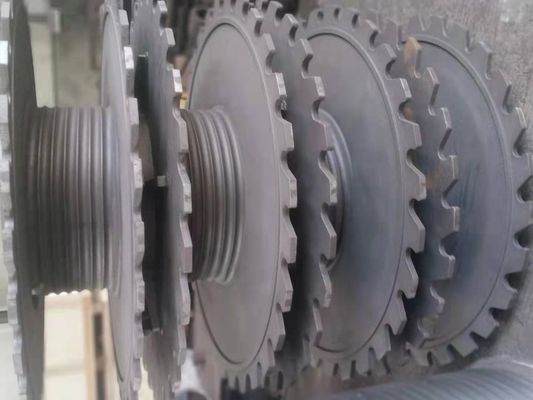

कार्बन स्टील वायर रस्सी उत्थापन सिंगल मॉडल लेबस ग्रूव्ड विंच ड्रम

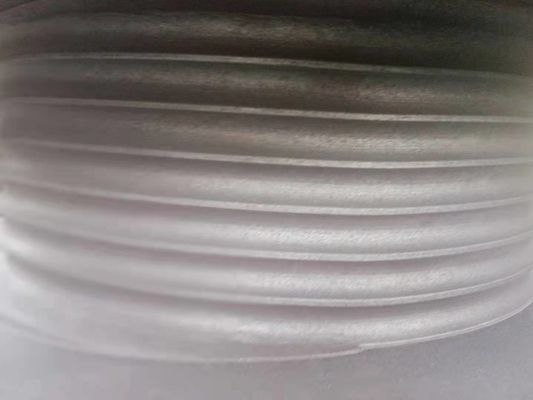

नालीदार चरखी ड्रम परिचय

डिवाइस में एक स्लॉटेड ड्रम बॉडी शामिल होती है, स्लॉटेड ड्रम बॉडी पर एक रस्सी के खांचे को संसाधित किया जाता है, एक प्राथमिक चढ़ाई वाली नाली और एक माध्यमिक चढ़ाई वाली नाली को स्लॉटेड ड्रम बॉडी पर खोला जाता है, और प्राथमिक चढ़ाई वाले खांचे का चढ़ाई कोण 0 ° से होता है 72°, प्राथमिक चढ़ाई वाले खांचे का चढ़ाई अंत बिंदु द्वितीयक चढ़ाई वाले खांचे का प्रारंभिक बिंदु है।उपयोगिता मॉडल वेल्डिंग त्रुटि के कारण रस्सी विकार और स्टील वायर रस्सी के काटने से बचने का एहसास करता है, प्रसंस्करण प्रौद्योगिकी को सरल बनाता है और प्रसंस्करण लागत बचाता है।उपयोगिता मॉडल असेंबली और वेल्डिंग के बाद संसाधित मौजूदा ड्रम बॉडी की विकृति को दूर करता है, जिसके परिणामस्वरूप ड्रम बॉडी के दोनों सिरों पर केंद्रों की विषमता होती है, साथ ही, कुछ कमियां हैं जो थ्रेड पिच सटीकता की गारंटी नहीं दे सकती हैं और धागे की सतह की ताकत

लेबस ग्रूव की सेवा शर्तें

1. ड्रम के फ्लैंज किसी भी स्थिति में, यहां तक ​​कि लोड के तहत भी, ड्रम की दीवार के लंबवत होंगे।

2. स्पूलिंग की प्रक्रिया में रस्सी को तनाव में रखा जाना चाहिए ताकि रस्सी खांचे की दीवार से दब जाए।जब स्पूलिंग इस स्थिति को पूरा नहीं कर सकती है, तो एक प्रेस रोलर का उपयोग किया जाएगा। आमतौर पर यह सिफारिश की जाती है कि रस्सी का तनाव कम से कम 2% ब्रेकिंग टेंशन या 10% वर्किंग लोड होना चाहिए।

3. फ्लीट एंगल रेंज आमतौर पर कभी भी 1.5 डिग्री से अधिक और 0.25 डिग्री से कम नहीं होनी चाहिए।

4. जब ड्रम से निकली तार की रस्सी शीव के चारों ओर जाती है, तो शीव का केंद्र ड्रम के केंद्र के ऊपर होना चाहिए।

5. रस्सी को अधिकतम भार के तहत भी गोल रखा जाना चाहिए, ढीला नहीं।

6. रस्सी घूर्णन विरोधी संरचना वाली होनी चाहिए।

7. कृपया विभिन्न भार के तहत रस्सी के व्यास में परिवर्तन को मापें।

अग्रिम

सामान्य गैर-ग्रूव्ड (चिकनी) ड्रम और सर्पिल ग्रूव्ड ड्रम की तुलना में, ग्रूव्ड स्टील ड्रम स्लीव्स के मल्टी-लेयर स्टील वायर रस्सी की साफ-सुथरी वाइंडिंग में स्पष्ट फायदे हैं।एलबीएस डबल फोल्ड रस्सी नाली स्टील वायर रस्सी की घुमावदार को अधिक चिकनी बनाती है और परतों के बीच भार समान रूप से वितरित किया जाता है, स्टील वायर रस्सी व्यवस्था की प्रक्रिया में अनियमित, अव्यवस्थित घुमावदार और रस्सी काटने को कम करता है, स्टील वायर रस्सी की क्षति को कम करता है, लम्बाई बढ़ाता है स्टील वायर रस्सी का सेवा जीवन, उपकरण संचालन की सुरक्षा में सुधार करता है, और अव्यवस्थित रस्सी प्रतिस्थापन के कारण यांत्रिक उपकरणों के बंद होने के समय से बचाता है

तकनीकी विनिर्देश

नाली ड्रमसंघटन:ड्रम कोर, फ्लैंगेस, शाफ्ट, आदि
प्रसंस्करण: खांचे वाले रस्सी के ड्रम सीधे उनमें काटे जाते हैं। फ्लैंज के साथ विंच ड्रम, एलबीएस खांचे को सीधे ड्रम के शरीर में काटा जाता है, ग्राहकों की आवश्यकताओं के अनुसार, फ्लैंज या तो वेल्डेड होते हैं या स्क्रू-बोल्ट किए जाते हैं।खांचे की ज्यामिति रस्सी के निर्माण, व्यास और लंबाई और अनुप्रयोग द्वारा निर्धारित की जाती है।ड्रम में वास्तविक परिचालन स्थितियों के लिए आवश्यक माउंटिंग आयाम हैं।
