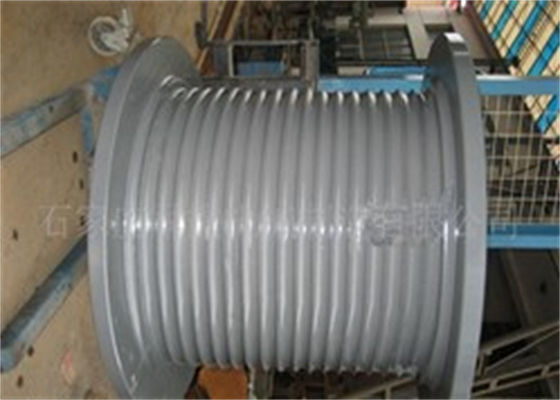

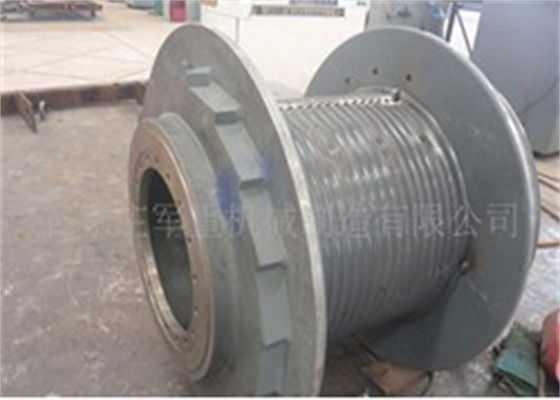

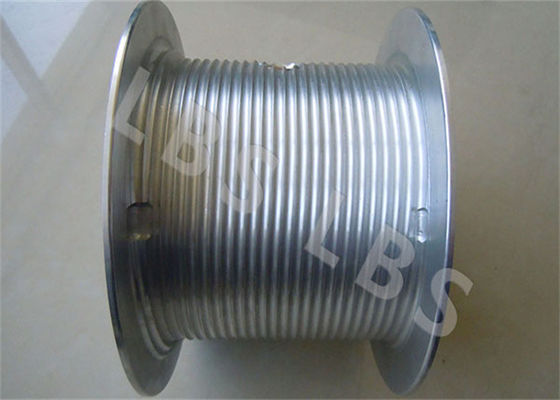

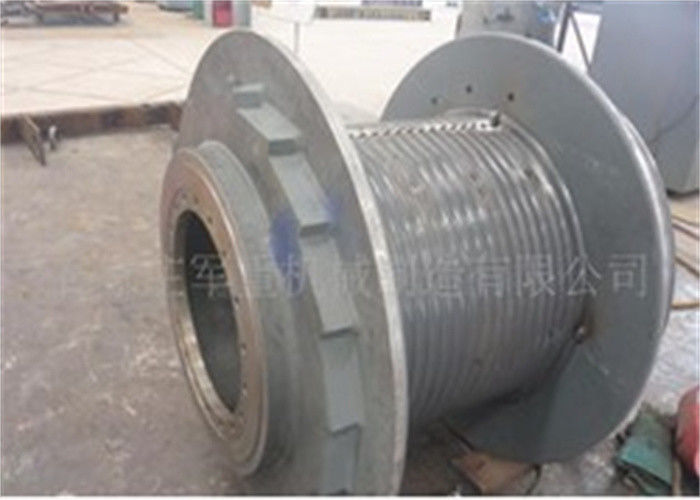

12 मिमी अंडाकार तार रस्सी ड्रम

मजबूत असर क्षमता खनन उपकरण वायर रस्सी स्टील केबल चरखी ड्रम

साइनल / डबल ड्रम विंच विवरण

ड्रम के महत्वपूर्ण भागों में से एक है उठाने वाली मशीनरी, तुमलिफ्टिंग मैकेनिज्म या ट्रैक्शन मैकेनिज्म में सेड टू विंड वायर रोप।हाइड्रोलिक या इलेक्ट्रिक ड्राइव डिवाइस द्वारा प्रदान किए गए ड्राइविंग बल को वायर रोप में स्थानांतरित करके, ड्राइव डिवाइस की रोटरी गति को आवश्यक रैखिक गति में बदल दिया जाता है।

1. घुमावदार परतों की संख्या के अनुसार:

1) सिंगल वाइंडिंग:तार रस्सी की केवल 1 परत ड्रम पर घाव होती है, सर्पिल नाली आमतौर पर कट जाती हैड्रम सतह।

2) डबल वाइंडिंग:ड्रम तार रस्सी की 2 परतों के साथ घाव है, सर्पिल खांचे या लेबस खांचे का उपयोग किया जा सकता है।

3) बहु-घुमावदार:ड्रम पर घुमावदार बहुपरत तार रस्सी, विशेष रूप से बड़ी उठाने की ऊंचाई या कॉम्पैक्ट तंत्र अवसरों के लिए उपयोग की जाती है, ड्रम काटने वाले लेबस ग्रूव की सतह।

2. प्रसंस्करण विधि के अनुसार:

1) कास्टिंग ड्रम:कास्टिंग सामग्री आमतौर पर स्टील या कच्चा लोहा डाली जाती है।

2) वेल्डिंग ड्रम:ड्रम कोर सीमलेस पाइप से बना होता है या स्टील प्लेट, वेल्डिंग निकला हुआ किनारा और ड्रम के साथ लुढ़का होता है सार, और मशीनिंग से पहले वेल्डिंग तनाव को खत्म करना।

3. ड्रम विभाजन की संख्या के अनुसार

1) डबल वाइंडिंग:दो तार रस्सियों को एक ड्रम के चारों ओर लपेटा जा सकता है।रस्सी को उसी दिशा में या विपरीत दिशा में घाव किया जा सकता है

2) बहु-घुमावदार:ड्रम की सतह को बफल्स द्वारा कई ड्रमों में विभाजित किया जाता है, जिनमें से प्रत्येक का उपयोग रस्सी को घुमाने के लिए अलग से किया जा सकता है।

खनन चरखी की आवेदन सीमा

खदान की चरखी मुख्य रूप से भूमिगत या खुले गड्ढे वाले अयस्क को संभालने और धातु की खानों और अन्य खानों में भरने के संचालन के लिए उपयोग की जाती है।यह मुख्य रूप से क्षैतिज हैरो परिवहन के लिए उपयोग किया जाता है, और क्षैतिज या झुकाव के लिए भी इस्तेमाल किया जा सकता है कोण ढलान हैरो परिवहन के 44 डिग्री से अधिक नहीं है, उठाने वाले उपकरण के रूप में उपयोग नहीं किया जा सकता है।चालक हाथ से चरखी के किनारे पर काम कर सकता है, या एक बटन को कुछ मीटर से दसियों मीटर की दूरी पर दबाकर संचालित कर सकता है।

मेरा चरखी का संरचना विवरण

माइन विंच में रिडक्शन गियर, मेन ड्रम, ऑक्जिलरी ड्रम, कंट्रोल डिवाइस, स्टील रोप गाइड डिवाइस और मोटर कंपोजिशन है।इन भागों को क्रमशः खोल के अंदर और बाहर स्थापित किया जाता है।खोल अच्छी कठोरता वाला एक हिस्सा है, जो न केवल एक सुरक्षात्मक और सहायक भूमिका निभाता है, बल्कि सभी भार भी सहन करता है।यह नींव से जुड़े दो स्लाइडवे से जुड़ा हुआ है।डबल चरखी में एक मुख्य रील (दाईं ओर घुड़सवार, यानी मोटर के पास) और एक द्वितीयक रील (बाईं ओर घुड़सवार) होती है।थ्री-ड्रम विंच में एक मुख्य ड्रम (बीच में लगा हुआ), दो सब-ड्रम (बाएं और दाएं पर लगा हुआ), या दो मुख्य ड्रम (दाएं और बीच में लगा हुआ) और एक सब-ड्रम होता है। बाईं ओर), प्रत्येक में एक संबंधित स्टीयरिंग डिवाइस और एक स्टील रस्सी गाइड है।

प्रसंस्करण उपकरण: सीएनसी मशीनिंग केंद्र

खांचे की रोटेशन दिशा: लेफ्टहैंड

तार रस्सी व्यास: 3 मिमी ~ 65 मिमी

प्रत्येक परत गोद: 20.5 गोद

परत: 5 परत

रस्सी नाली प्रकार: लेबस रस्सी नाली

रस्सियों की संख्या: दो
